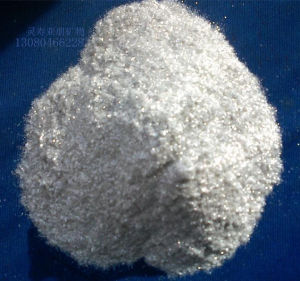

雲母粉概述
雲母粉是一種非金屬礦物，含有多種成分，其中主要有SiO2，含量一般在49%左右，三氧化二鋁含量在30%左右。雲母粉具有良好的彈性、韌性。絕緣性、耐高溫、耐酸鹼、耐腐蝕、附著力強等特性，是一種優良的添加劑。它廣泛地套用於電器、電焊條、橡膠、塑膠、造紙、油漆、塗料、顏料、陶瓷、化妝品、新型建材等行業，用途極其廣泛。隨著科學技術的不斷發展，人們開闢出更多新的套用領域 。
形成
雲母是分布很廣的選鹽礦物之一，在三大岩類中均有產出。泥質岩石在低級區域變質過程中可以形成絹雲母，變質程度稍高時，成為白雲母。酸性岩漿結晶晚期以及偉晶作用階段，均有大量白雲母生成。由高溫至中低溫的蝕變作用過程中，也能生成。所謂雲英岩化是高溫蝕變作用之一，能形成大量白雲母。所謂絹雲母化作用是中低溫蝕變作用之一，能形成大量絹雲母。白雲母風化破碎成極細的鱗片，既可以成為碎屑沉積物中的碎屑，也可以是泥質岩的礦物成分之一。
成分
雲母粉是一種層狀結構的矽酸鹽，結構由兩層矽氧四面體夾著一層鋁氧八面體構成的複式矽氧層。解理完全，可劈成極薄的片狀，片厚可達1μm以下（理論上可削成0.001μm）,徑厚比大；雲母粉晶體化學式為：K0.5-1(Al,Fe,Mg)2(SiAl)4O10(OH)2▪nH2O,一般化學成分：SiO2: 43.13-49.04%, Al2O3: 27.93-37.44%,K2O+Na2O:9-11%，H2O: 4.13-6.12%。
特徵
雲母粉屬於單斜晶體，晶體為鱗片狀，具絲絹光澤（白雲母呈玻璃光澤），純塊呈灰色、紫玫瑰色、白色等，徑厚比>80，比重2.6-2.7，硬度2-3，富彈性，可彎曲，抗磨性和耐磨性好；耐熱絕緣，難溶於酸鹼溶液，化學性質穩定。測試數據：彈性模量1505-2134MPa，耐熱度500-600℃，導熱率0.419-0.670W.(m.K)，電絕緣性200kv/mm，抗放射性5×1014熱中子/cm對照度。

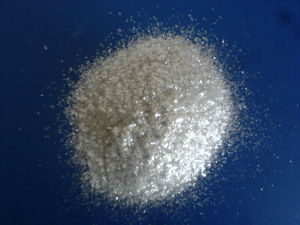

白雲母粉另外雲母粉的化學組成、結構、構造與高嶺土相近，又具有粘土礦物的某些特性，即在水介質及有機溶劑中分散懸浮性好，色白粒細，有粘性等。因此，雲母粉兼具雲母類礦物和粘土類礦物的多種特點。
分布
中國的雲母礦產資源儲量大、分布也廣，但值得開發利用的較少。一般白雲母礦分片麻岩（河北靈壽）和偉晶岩（四川丹巴）型；絹雲母礦床分為片岩型絹雲母礦床（安徽滁州絹雲母礦）、斑岩蝕變型絹雲母礦床（江西景德鎮柳家灣瓷石礦）、火山岩蝕變型絹雲母礦床（浙南、福建南安等地石英絹雲母岩）、次生石英岩型伊利石絹雲母礦床（浙東火山碎屑蝕變型伊利石絹雲母礦）、粘土岩型絹雲母伊利石礦床（北京懷柔、川南等地伊利石粘土礦），其中以片岩型絹雲母礦開發利用價值最大，因為該類絹雲母礦的雲母特徵最為明顯。
海揚雲母產品全部來自安徽滁州，河北靈壽縣精細礦產建有大型生產基地產品主要為白雲母粉，在產品質量方面有很大的優勢。
真假辨別
雲母粉辨別很簡單的，根據海揚粉體多年生產和銷售經驗，大致有以下幾種方法，僅供大家參考:
首先，雲母粉白度不高，大概是75左右。經常接到客戶的提問，反應雲母粉白度有90左右，正常情況下，雲母粉白度普遍不高，僅在75左右。若摻雜有其他填充料如碳酸鈣、滑石粉等，白度會大幅度提高。
第二，雲母粉是片狀結構，取一個燒杯，加100ml純淨水，用玻璃棒攪拌，則看出雲母粉懸浮性很好;其他填充料包括透明粉，滑石粉，碳酸鈣等產品，懸浮性都沒雲母粉優異。
第三，弄少許，塗到手腕上，有點珠光效果;雲母粉尤其是絹雲母粉，有一定的珠光效果，廣泛套用於化妝品、塗料、塑膠、橡膠等行業。若購買到的雲母粉珠光效果較差或者無任何珠光效果，此時應該注意。
分類
一、按礦源分類
雲母粉按礦源本事的區別和差異，可以分為絹雲母粉、白雲母粉、合成雲母粉、導電雲母粉、金雲母、黑雲母、鈉雲母粉等。
1、絹雲母粉
絹雲母晶體化學式為：K0.5-1(Al,Fe,Mg)2(SiAl)4O10(OH)2?nH2O,一般化學成分：SiO243.13~49.04%,Al2O327.93~37.44%,K2O+Na2O9~11%，H2O4.13~6.12%。
絹雲母粉是雲母的一種，它屬於具有層狀結構的矽酸鹽礦物。絹雲母具有很廣泛的用途，用於橡膠、塑膠、油漆、陶瓷、保溫、化妝品、顏料、造紙、冶金等行業。絹雲母的晶體為鱗片狀，晶體集合體呈塊狀，顯灰色、紫玫瑰色、白色等，具絲絹光澤。
絹雲母粉的晶體為鱗片狀，晶體集合體呈塊狀，顯灰色、紫玫瑰色、白色等，具絲絹光澤。
絹雲母的套用優勢主要體現在以下幾點：
第一、絹雲母的徑厚比較大，能高達80以上，因此絹雲母在添加於塗料後，在所形成的塗膜中會以片狀層疊排列。絹雲母的層疊排列方式，不但能增大介質滲透距離，提高塗層的抗滲透性，還能提高絹雲母的抗劃傷性能。
第二、絹雲母添加前後，對塗膜的測試結果表明，添加了絹雲母塗料的塗膜硬度比未添加雲母的普通塗料塗膜高出一倍以上。絹雲母塗料和普通塗料，在同等環境中測試時，絹雲母塗料的耐沸水能力要明顯高於普通塗料。
第三、絹雲母塗料在實際套用中還表現出比普通塗料更高的耐候性，能大幅延長塗料的使用壽命。絹雲母本身有很好耐腐蝕性，且同時具備了優秀的抗滲透能力，因此絹雲母塗層能很好的起到隔離腐蝕性介質的作用。
絹雲母特別適合作油漆塗料的添加劑，某些獨特塗料的填料。可大大提高塗料的抗老化性能，增強塗層的耐候性，防止龜裂，變色，延遲粉化，耐大氣老化性，抗力強等特點。廣泛套用於防水塗料，防鏽塗料，絕緣塗料，防火塗料，路標塗料，防污染塗料，防高溫塗料及其它特種塗料。
雲母粉在塗料中的套用主要體現在以下幾個方面：
①阻隔作用
片狀填料在漆膜內形成基本平行的取向排列，水和其它腐蝕性物質對漆膜的滲透受到強烈阻隔，在使用優質絹雲母粉的情況下（晶片的徑厚比至少50倍，最好70倍以上），水和其它腐蝕性物質穿透漆膜的穿透時間一般延長3倍。由於絹雲母粉填料比特種樹脂廉價得多，所以具有非常高的技術價值和經濟價值。
使用優質絹雲母粉是提高防腐塗料和外牆塗料等品質和性能的重要手段。在塗裝過程中，絹雲母晶片在漆膜固化前受到表面張力的作用而躺下，自動形成互相平行，而且與漆膜表面也平行的結構。這樣的層層排列，其取向正好與腐蝕性物質穿透漆膜的方向相垂直，阻隔作用的發揮最為充分。
②改善漆膜的物理機械性能
使用絹雲母粉可以改善漆膜的一系列物理機械性能。其中的關鍵是填料的形態學特徵，即片狀填料的徑厚比和纖維狀填料的長徑比，顆粒裝填料如同混凝土中的沙石，起到鋼筋的增強作用。
③提高漆膜的抗磨性能
樹脂本身的硬度都有限，而不少填料的強度也不高（如滑石粉）。相反，絹雲母是花崗岩的成分之一，其硬度和機械強度很大。所以，塗料中加入絹雲母粉作填料，其抗磨性能可明顯提高。車用塗料、路面塗料、機械防腐塗料、牆面塗料大多使用絹雲母粉。
④絕緣性能
絹雲母具有極高的電阻，本身就是最優異的絕緣材料。與有機矽樹脂或有機矽硼樹脂形成復配物，遇到高溫時轉化為機械強度和絕緣性能良好的陶瓷性物質，因此用這類絕緣材料製成的電線、電纜，即使在火災中燒毀之後，仍然保持原有的絕緣狀態。這對於礦井、隧道、特殊建築物、特殊設施等，是非常重要的。
⑤阻燃
絹雲母粉是很有價值的阻燃填料，如果配合有機鹵阻燃劑，可製得阻燃性和防火性塗料。
⑥抗紫外、紅外線性能
絹雲母具有優異的禁止紫外線和紅外線等的性能。所以在戶外用塗料中添加濕法絹雲母粉，就可以大幅度提高漆膜的抗紫外線性能，延緩漆膜的老化。它的禁止紅外線的性能被用於配製保溫、隔熱材料（如塗料）。
⑦熱輻射和高溫塗料
絹雲母有良好的紅外輻射能力，如與氧化鐵等配合，可以造成優異的熱輻射效果。
⑧隔音減震作用
絹雲母能顯著改變材料的一系列物理模量，形成或改變材料的粘彈性。這類材料高效率地吸收振動能量、削弱震動波和聲波。另外，震動波和聲波在雲母晶片之間形成反覆反射，也造成削弱其能量的作用。絹雲母粉也被用來配製消聲、隔音、減震塗料。
2、白雲母粉
白雲母化學式為KAl2(AlSi3O10)(OH)2，具有連續層狀矽氧四面體構造，具極完全之解理，可剝離為具彈性之薄片，質柔可彎曲，透明無色，厚塊半透明帶有灰、棕、淡綠、玫瑰紅色，具玻璃至絹絲或珍珠光澤，硬度2.5~3，比重2.75~3.0，耐酸性。
白雲母化學組成：KAl2[Si3AlO10](OH,F)2,理想的組份是八面體片含Al，也可少量地被Fe3+、Mg、Fe2+甚至Mn、Cr、V等所置換。白雲母具有高度完全的底解理、顏色淡白。薄片富彈性的特點。
白雲母粉廣泛的套用於建材行業、消防行業、滅火劑、電焊條、塑膠、電絕緣、造紙、瀝青紙、橡膠、珠光顏料等化工工業。超細雲母粉作塑膠、塗料、油漆、橡膠等功能性填料，可提高其機械強度，增強韌性、附著力抗老化及耐腐蝕型等。除具有極高的電絕緣性、抗酸鹼腐蝕、彈性、韌性和滑動性、耐熱隔音、熱膨脹係數小等性能外，又率先推出片體二表面光滑、徑厚比大、形態規則、附著力強等特點．
3、合成雲母
合成雲母晶片也稱合成氟金雲母晶片,是用化工原料經高溫融、冷卻析晶而製得,為晶典型的層狀矽酸鹽。它是一種無色、從紫外到紅外（5um）的良好的透明材料,擊穿強度隨雲母片厚度的增加而降低(測試條件:交流50Hz、平面電極<φ25mm>、垂直解理面)。合成雲母晶片的真空放氣極低，用質譜儀測定,放出的微量氣體只是O2、N2和Ar等吸附氣體。由於它不會放出水蒸汽，這對用作電真空絕緣材料是極為可貴的,將大大提高真空器件的使用壽命。
產品純白透明,韌性強度高,可無休止地剝離,是做尖端高品質的上選材料,可用於高端珠光雲母粉的研磨,也是製造高品質耐高溫絕緣製品的最佳基材。
氟金雲母具有優異的性能，是製取合成雲母紙、雲母粉及珠光雲母良好的基材。較大單晶還可以做成耐溫、耐腐蝕的視窗材料。雲母陶瓷可製成絕緣耐高溫骨架，還可以做成氯化爐的通氯管，爐內襯等。雲母粉可做高檔塗料、人造金剛石合成棒輔件，低氫焊條輔料等很多領域。
如:絕緣紙、絕緣帶、絕緣板、珠光雲母粉、雲母紙、雲母帶、陶瓷、塗料、塑膠、油漆、耐火料材料、電焊條、航天航空、日化用品等填料之用。
4、導電雲母粉
導電雲母粉是以濕法白雲母為基質，採用納米技術，通過表面處理、半導體摻雜處理，使其基質表面形成導電性氧化層,從而製得一類新型電子導電功能性半導體顏(填)料。
導電雲母粉呈鱗片狀，其外觀一般呈灰白色或淺灰色粉末，具有色淺、易分散、比重小、耐熱、化學穩定性高、耐腐蝕、阻燃、透波性好、導電性好、價格低等特點。與彩色顏料共用可提高光澤而不影響其顏色，與其它顏料配合使用可製成各種淺色、彩色、近白色的永久性導電、防靜電製品。用於塗料中可增加漆膜的彈性，它在塗層中的水平排列可阻止紫外線的輻射而保護漆膜，防止龜裂，防止水份穿透。能提高漆膜的機械強度、抗粉化性、耐溫性、防火性、防水性、抗衝擊性和耐久性等。在防靜電油罐中尤為適用。
導電雲母粉幾乎適用於任何要求導電、防靜電的環境和場合。將其添加於塗料、塑膠、橡膠、粘合劑、油墨、水泥、纖維、陶瓷中，與其它顏料配合，易調製成近白色等各種顏色的永久性導電、防靜電製品，可廣泛套用於石油、化工、建材、電子、機電、通訊、汽車、醫藥、造紙、紡織、包裝、印刷、船舶、陶瓷、航空航天、兵器等各個工業部門及人們日常生活的導電、防靜電領域。
導電雲母粉產品特點
1、導電雲母粉導電性能卓越。
2、導電雲母粉化學性能穩定。
3、導電雲母粉比重輕，容易分散，不易沉澱。
4、導電雲母粉顏色淺，便於調色。
導電雲母粉使用要點和套用領域：
a、使用要點：可以高速分散，不能使用球磨、砂磨等。
b.、套用領域：抗靜電塗料、抗靜電塑膠與橡膠、抗靜電纖維、粘合劑工業、其他領域（如造紙與墨粉等）。
c、一般添加總重量的20-30%，電阻可以達到：105-106Ω·cm，具體添加量請實驗確定。
導電雲母粉在塗料中的基本套用：
①傳導機理：
將導電粉均勻地混入絕緣的樹脂中，導電粉必須彼此接觸或靠近才能在塗層中形成無限連結，使塗層具有電子通道的功能。
②導電粉能容易地分散在樹脂中。並可採用以下方法改善分散效果。
（1）、提高攪拌速度，並適當提高樹脂攪拌溫度。
（2）、添加分散劑,增強康特導電粉與有機聚合物之間的親和力.當其和傳統色料混合使用時,應先將傳統色料均勻散研磨後再加入康特導電粉施以攪拌.
（3）、可使用二輥及三輥研磨,但研磨的細度必須大於60μm。不能使用球磨、砂磨等。
導電雲母粉用於環氧防靜電工業地平塗料的要點：
a、配方
環氧地坪塗料一般為雙組份常溫固化塗料，分為兩類：
（1）、無溶劑環氧地平塗料又稱無溶劑環氧自流平塗料，其中又可分為普通型及防靜電型，其voc含量低，能滿足當今世界的環保要求，施工方法一般為鏝塗。
（2）、溶劑型環氧地坪塗料，其中也為普通型和防靜電型之分，voc含量高，但成本較無溶劑型低，施工方法一般為輥塗或噴塗
防靜電地坪塗料體系按施工順序可分為底塗、中塗、面塗。其組成一般包括成膜物質、導電填料、著色顏料、溶劑及助劑等。成膜物質包括環氧樹脂及固化劑，是決定塗料性能的基本因素，因此其選擇至為重要。環氧樹脂主要選用雙酚A型；固化劑的選擇除應滿足一定的性能要求外，還應該能夠滿足環境及施工要求，如滿足不同溫度的環境固化要求及一定的有效使用時間等；面塗是環氧地平塗料體系中要求最高的一個品種，與底塗及中塗相比，在材料選擇及配方處理上更為講究。
b、施工
防靜電地坪塗料的施工一般可分為以下五道工序：
（1）、封閉底塗：在處理好的素地上輥塗或噴塗，應保證均勻塗布，完全封底，防止漏塗；
（2）、找平中塗層：一般為刮塗或鏝塗，目的是將素地上的坑、縫等缺陷填平；
（3）、貼銅帶：並將其與廠家指定的接地線相連；
（4）、防靜電中塗層：一般為刮塗或鏝塗，提高體系導電性，並將銅帶找平；
（5）、防靜電面塗；自流平型一般為刮塗和鏝塗，一般情況下厚度應≤1mm（隨厚度增加導電性下降）；溶劑型一般為輥塗或噴塗兩道。
5、金雲母
金雲母的化學式為KMg3[AlSi3O10][F,OH]2。因為和白雲母物理化學性能有所不同，故有很多特殊功能，套用於很多重要領域。工業上主要利用其很高的電絕緣性和耐熱性，以及強抗酸、抗鹼、抗壓和剝分性能，用作電氣設備和電工器材的絕緣材料。
金雲母通常呈黃色、暗棕色或黑色，玻璃光澤，解理面呈珍珠或半金屬光澤，金雲母能被濃硫酸所腐蝕，可在濃硫酸中分解，同時產生一種乳狀的溶液，化學成份中替代鉀的有鈉、鈣、鋇；替代鎂的有鈦、Fe、錳、鉻；氟替代OH，金雲母的變種有錳雲母、鈦雲母、鉻金雲母、氟金雲母等。特色的性能產生了特色的用途。
6、黑雲母Biotite
黑雲母化學組成：K(Mg,Fe2+)3(Al,Fe3+)Si3O10(OH,F)2,類質同象代替廣泛，所以不同岩石中產出的黑雲母,其化學組成成分差距很大。一般酸性和鹼性岩漿岩中的黑雲母，FeO高，MgO低；基性和超基性岩中的黑雲母，MgO高，FeO低；在鹼性偉晶岩中的黑雲母，MgO低，而Fe2O3相對要高一些。
黑雲母的晶體形態與金雲母相同。顏色為黑色、深褐色，有時帶淺紅、淺綠或其它色調。含鈦高的呈淺紅褐色，富含高價鐵則呈綠色。透明至不透明。玻璃光澤，黑色則呈半金屬光澤。硬度2－3，比重3.02－3.12。黑雲母受熱水溶液的作用可以蝕變為綠泥石、白雲母和絹雲母等其他礦物。黑雲母因為含鐵高，絕緣性能差，遠不如白雲母。黑雲母細片常用作建築材料填充物。粒徑較大的黑雲母，極容易根據其片狀形態，較深的顏色以及彈性，具有雲母的完全解理，和受熱以後，可略帶磁性的特點等加以鑑別在深成岩和淺成岩鍾，特別是酸性或偏鹼性的岩石中，大都含有黑雲母。
7、鈉雲母(Paragonite)
鈉雲母是一種含水的鈉鋁矽酸鹽，是一種雲母，常和白雲母共生，並與它可以其物理性質相區別，兩種雲母的區別在於它們的化學成份。在鈉雲母中鈉離子占據著白雲母中鉀的構造位置。
8、鋰雲母(鱗雲母)
鋰雲母化學組成K(Li,Al)2.5-3[Si3.5-3Al0.5-1O10](OH,F)2,鱗雲母是Al-Li和Fe-Li兩個類質同象系列中富Li一端的成員，其Al-Li系列為不完全類質同象，而Fe-Li系列則為完全類質同象。分析資料證明，凡是含Li的雲母，均含一定數量的F-。含Li越高，F的含量辦越高。
鋰雲母具有雲母一般的解理和紫到粉紅的顏色。熔化時，可以發泡，並產生深紅色的鋰焰。不溶於酸，但在熔化之後，亦可受酸類的作用。
鋰雲母又稱鱗雲母，一般是片狀或鱗片狀集合體。我國河南蘆氏縣產有球狀的鋰雲母，是一種特殊形態。它呈玫瑰色，淺紫色，有時為白色，風化後成暗褐色。透明。玻璃光澤，解理面顯珍珠光澤。硬度2－3。比重2.8－2.9。薄片具彈性。它是提取稀有金屬鋰的主要原料之一。鋰雲母中常含有銣和銫，也是提取這些稀有金屬的重要原料。
二、按用途分類
塗料領域
塗料雲母粉是一種新型功能性綠色環保填料，獨特的二維片狀阻隔、禁止紫外光、化學結構的穩定性等功能有效地提高塗膜的抗滲透性、耐候性、耐磨性及耐腐蝕性，另外，不含任何放射性元素，引領塗料領域綠色環保的趨勢。其被廣泛套用於建築外牆塗料、防腐塗料、粉末塗料、耐高溫塗料、絕緣塗料、防水塗料、路標塗料、防輻射塗料以及一些特殊塗料，如船舶塗料、太空飛行器熱控塗料以及食品器皿塗料等。
化妝品領域
化妝品級雲母具有獨特的片狀結構、絲絹光澤及柔滑質感，使化妝品粉質猶如絲般輕盈細膩。自然的質感讓肌膚有極佳的親和性及晶瑩靚麗的效果，賦予化妝品觸感柔軟、光澤柔和、親和力佳、貼膚力強等特點，是化妝品行業首選的高檔粉質原料。
另外海揚雲母粉的晶體透明度能讓妝容顏色保持一貫性的強度，也適合於各種濃淡的色彩。絹雲母的獨特本質也能增加絲般柔性光澤予化妝品製造。產品廣泛套用於粉餅、蜜粉、眼影、粉底液、腮紅、蜜粉等眾多領域。
塑膠領域
塑膠雲母粉具有高徑厚比、耐高溫、耐酸鹼、耐磨等特點，是一種天然的功能性粉體填充材料。公司精選高品質雲母礦石，採用獨特的濕磨剝片及提純工藝加工，雲母片層解理完全，保存了雲母特有的高徑厚比結構（徑厚比高達100以上），使其在塑膠製品中具有突出的增強效果，且賦予塑膠製品優良的尺寸穩定性；產品本身的耐高溫特性也大幅度提高塑膠的熱變形溫度計維卡軟化點，適用於高溫工況零件和製品；雲母與玻璃纖維相比更具有製品表面光潔、不翹曲變形等特點。產品廣泛套用於PP、PA、PBT、PET等塑膠改性、功能母粒以及塑膠工程化套用等領域。
電子領域
雲母粉是新型特種功能填料，適用復銅板行業技術要求，可替代電子級矽微粉使用，賦予板材較為理想的絕緣性、剛性、低膨脹率、鑽孔加工性、耐熱性和工藝穩定性等性能。材料具有完全的化學惰性，即使在高溫和複雜體系也不會裂解變質或誘導反應，尤其具有大幅度提高鑽孔效率、鑽孔質量並減少鑽頭磨損的特點，正逐步成為復銅板行業的熱門材料。
橡膠領域
雲母粉是優秀的橡膠填充補強材料，高徑厚比的獨特結構優異地提高補強效果，優異的薄片狀晶形大幅度提高氣密性，其本身礦物晶體的偏光效應和層間水分子干涉效應，有效的禁止紫外線、微波、紅外線的性能，大大提高製品的耐老化性能。
經北京橡膠研究院、河南輪胎廠、四川橡膠廠等廠家在輪胎、膠帶、膠板、膠管、汽車橡膠配件等產品中套用結果證明：絹雲母粉具有良好的加工性能，可取代30-50%的半補強或其它粗顆粒子炭黑，或原配方上增加一定比例的絹雲母粉，能保持膠料性能不變，同時降低製品成本。
耐火材料領域
耐材領域雲母粉具有主要礦物含量穩定、耐火度適中、絕緣隔熱理化性質穩定；泥料粘結性好、不膨脹、乾燥速度快、可塑性好、抗鐵流沖刷性強等優點。
焊條領域
焊材領域雲母粉是一種新型的焊條藥皮材料，其獨特化學元素的組合，可提高電弧穩定性，減少飛濺，改善焊條的工藝性能，解決了焊條生產過程中經常出現的焊條藥皮開裂問題，在E4303，E4313等酸性焊條中套用時，建議配比為3%—5%，同時具有一定的彈性、塑性、可增加焊條塗料的滑性和在粉料缸中的流動性，改善其壓塗性能，取代鈦白粉，降低了焊條成本。
摩擦材料領域
雲母具有較好的耐高溫性能；較好的耐磨、抗摩擦性能,可以製成汽車用制動系統摩擦片、剎車片、離合器片、剎車帶、工業用砂輪片等。
常用規格是40目60目100目200目325目等。
消防助劑
雲母粉具有質輕、鬆散、不易結塊、容重小、復蓋面積達等優良性能，在乾粉滅火劑中得到廣泛套用。
阻尼材料
雲母粉具有良好的耐磨、隔熱、抗折等性能，在阻尼材料中套用能增強產品的隔音、隔熱、減震、抗彎性能。
三、加工工藝分
雲母粉按加工工藝，可以分為乾法和濕法加工工藝兩種。
目前我國現有乾法、濕法絹雲母粉的生產設備都是用其他礦生產機械代替的，其實是最簡單的生產流程複雜化了，因此生產成本很高。
1.雷蒙磨加工
選礦—粗破—加工—研磨—分級—包裝—成品。
該產品的雲母粉含量可達到70%以上，適合在中低檔油漆、外牆塗料、防腐放火塗料、船舶塗料、橡膠、電焊條、電纜等行業使用，效果很好。
2.新工藝—氣流提純分級加工
選礦—粗破—加工半成品—提純—研磨—分級—包裝—成品。
該流程將雲母和石英分開，使雲母粉得到高度提純，雲母含量可達到95%以上。本產品的技術指標可達到濕法雲母精粉標準。這套先進設備在自動化的控制下，規範化生產出雲母精粉保存了雲母礦原有的獨特的鱗片狀結構，有較高的徑厚比，各項品質優良。雲母粉適合在中高檔外牆塗料、粉末塗料、防腐放火塗料、船舶塗料、多功能性油漆、塗料中使用，效果良好。
4、目數分類
目數：為物料的粒度或粗細度，一般定義是指篩網每英寸(25.4mm)長度上所具有的孔數即定義為目數；其中1250目為10um，2500目為5um，其中目數越大，粒徑越小。
雲母粉按粒度不同，可以分為雲母片和雲母粉。
雲母片目數主要有：4目，6目，40目，60目，100目，200目等。
雲母粉目數主要有：325目，400目，800目，1250目，2000目和3000目，以及超細雲母粉。
中藥用途
雲母（《本經》）
【異名】雲珠、雲華、雲英、雲液，雲砂、璘石（《本經》）、雲粉石（《中藥形性經驗鑑別法》），千層玻（《四川中藥志》）。
【來源】為矽酸鹽類礦物白雲母。
【礦物形態】白雲母（《千金方》），又名：銀精石（《石雅》）。
單斜晶系。晶體通常呈板狀或塊狀，外觀上作六方形或菱形，有時單體呈錐形柱狀，柱面有明顯的橫條紋。也有雙晶。通常呈密集的鱗片狀塊體產出。一般為無色，但往往帶輕微的淺黃、淺綠、淺灰等色彩，條痕白色。玻璃光澤，解理面呈珍珠光澤。透明至微透明。解理平行底面極完全。硬度2～3。，比重2.76～3.10。薄片具彈性及絕緣性能。主要產於偉晶岩、花崗岩及雲母片岩中。
【採集】採得後洗淨泥土，除去雜石。
【藥材】呈不規則的片狀，大小不一，為多數薄片疊成，一般長2～6厘米。無色透明或呈白色，具玻璃樣光澤。質韌，不易折斷，但可片片剝離，薄片表面平滑，透明如玻璃紙，有彈性，能曲折，斷面不平坦。有泥土氣，無味。以易剝離、片大、透明者為佳。不溶於酸類，加碳酸鉀燒之能溶解。
產內蒙古、西藏、遼寧、吉林、雲南、山東、山西、江蘇、浙江、湖南、湖北、安徽、江西等地。
【炮製】雲母：洗淨泥土，揀淨雜質，搗碎。煅雲母：取淨雲母裝入砂罐內，置無煙爐中，燒至紅透，取出放涼。
《綱目》："書言鹽湯煮雲母，亦可為粉。又雲，雲母一斤，鹽一斗漬之，銅器中蒸一日，臼中搗成粉。又雲，雲母一斤，白鹽一升同搗細，入重布袋按之，沃令鹽味盡，懸高處風吹，自然成粉。"
【性味】甘，溫。
①《本經》："味甘，平。"
②《別錄》："無毒。"
③《藥性論》："有小毒。"
④《本草經疏》："甘，溫。"
【歸經】入肺，脾、膀胱經。
①《長沙藥解》："入足少陽膽、足太陽膀胱經。"
②《本草從新》："入肺。"
③《本草求真》："入脾，兼入肝、肺。"
【功用主治】納氣墜痰，止血斂瘡。治虛喘，眩暈，驚悸，癲癇，寒瘧，久痢，金創出血，癰疽 瘡毒。
①《本經》："主身皮死肌，中風寒熱，如在車船上，除邪氣，安五臟，益子精，明目。"
②《別錄》："下氣堅肌，續絕補中，療五勞七傷，虛損少氣，止痢。"
③《藥性論》："主下痢腸澼，補腎冷。"
④《本草衍義》："合雲母膏，治一切癰疽毒瘡等。"
⑤《醫林纂要》："補肺下氣，堅固肌理，去熱解毒。"
⑥《國藥的藥理學》："為利尿消毒藥，治淋疾及婦人帶下。又治慢性腸炎、小兒下痢、猩紅熱等。外用治火傷、刀傷、濕疹等糜爛症。"
⑦《藥材學》："鎮怯，治心悸。"
【用法與用量】內服：煎湯，3～5錢；或入丸，散。外用：研末撒或調敷。
【宜忌】
①《本草經集注》："澤瀉為之使。畏鮀甲及流水。"
②《藥性論》："惡徐長卿。忌羊血。"
③《本經逢原》："陰虛火炎者，慎勿誤與。"
【選方】
①治風癲：雲母，服三方寸匕，取瘥。（《千金翼方》）
②治痰飲頭痛，往來寒熱：雲母粉二兩，常山一兩。上二味搗篩為散。熱湯服一方寸匕，吐之止；吐不盡，更服。（《千金翼方》）
③治瘧多寒：蜀漆（洗去腥），雲母（燒二日夜）、龍骨等分。上三味，杵為散，未發前以漿水服半錢。（《金匱要略》蜀漆散）
④治小兒赤白痢及水痢：雲母粉半大兩，研作粉煮白粥調，空腹食之。（《食醫心鏡》）
⑤治帶下：雲母粉服三方寸匕，三五服。（《千金翼方》）
⑥治婦人難產，經日不生：雲母粉半兩，溫酒調服。（《積德堂經驗方》）
⑦治金瘡、一切惡瘡：雲母粉塗之。（《千金翼方》）
⑧治痔病：雲母服三力寸匕.慎房室、血食油膩。（《千金翼方》）
雲母粉的改性
雲母粉為片狀粒型，在高聚物基複合材料中起增強作用。為了提高其在複合材料中的套用性能，通常要對其進行表面改性。常用的表面改性劑為矽烷偶聯劑、丁二烯、鋯鋁酸鹽、有機矽、鹵化石蠟等。但是，氯化石蠟存在逸出腐蝕性氣體的問題，採用端胺基多元醇酯填料偶聯劑改性處理雲母粉，使其在樹脂基體中分散更加均勻，雲母粉產品活化率可達到99.8%。雲母粉經表面處理後，可改善在聚合物中的潤濕分散性，提高複合材料的強度，並降低模塑收縮率等等，下圖為改性與未改性雲母粉填充聚丙烯中的力學性能對比。
| 力學性能 | 抗拉強度（MPa） | 抗彎強度（MPa） | 缺口衝擊強度（KJ/㎡） | 抗擊強度（MPa） | |
| 均 聚 物 | 30%雲母粉 30%改性雲粉 | 40.7 | 6 | 1.60 | 9.95 |
| 45.6 | 71.2 | 1.97 | 13.6 | ||
| 共 聚 物 | 30%雲母粉 30%改性雲粉 | 30.6 | 48.3 | 3.48 | 12.4 |
| 35.7 | 57.5 | 3.11 | 18.4 | ||
表面改性劑的用量是影響改性效果的關鍵。研究兩種矽烷偶聯劑對雲母粉和聚丙烯複合材料影響的結果標明，當矽烷濃度為0~0.2%時，抗拉和抗彎強度只有很小的提高。但是隨著矽烷濃度的增加，極限強度也有規律地增大，當用量達到1.4%~1.6%時抗拉和抗彎模量已趨於最大，可以推斷，此時雲母粉表面對偶聯劑作用的活性點大多數已反應過了。對比氨基矽烷偶聯劑的用量與用雲母增強的聚丙烯複合物之間的強度和熱變形溫度的關係，從強度來看，氨基矽烷偶聯劑用量達到了1%時已趨於最大；從變形溫度來看，用量達到0.3%時基本上不再變化。但是最佳用量的選擇應綜合考慮雲母粉的比表面積、產品質量要求和處理成本等。
改性雲母粉增強填料主要套用於聚烯燼（聚丙烯、聚乙烯等）、聚醯胺和聚酯等，其中聚烯燼的最大的套用領域
