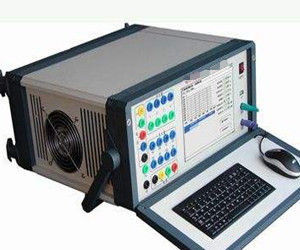

六相繼電保護校驗儀
六相繼電保護校驗儀裝置硬體組成
高性能工業控制計算機
本裝置採用高性能工控機作為控制微機，直接運行 Windows作業系統，裝置面板帶有6.4"TFT真彩色LCD顯示器、軌跡球和最佳化鍵盤，不用外接滑鼠或鍵盤就可直接使用。裝置背板設有USB口、10-100M網口、串列通信口等，可方便地進行數據存取、數據通信和進行軟體升級等。
試驗的全過程及試驗結果均在LCD顯示屏上顯示，全套漢字化操作界面，清晰亮麗，直觀方便。操作控制由軌跡球和面板鍵盤進行。操作簡單方便，只需簡單的計算機知識，極易掌握。
裝置面板上另外還裝有鍵盤及滑鼠插口，若想使用外接滑鼠和鍵盤，則在開機前分別插入相應插口，這樣操作裝置如同操作台式計算機一樣。
數位訊號處理器微機
裝置採用高速數字控制處理器作為輸出核心，軟體上套用32位雙精度算法產生各相任意的高精度波形。由於採用一體結構，各部分結合緊密，數據傳輸距離短，結構緊湊。克服了筆記本電腦直接控制式測控儀中因數據通信線路長、頻帶窄導致的輸出波形點數少的問題。
D/A轉換和低通濾波
採用高精度D/A轉換器，保證了全範圍內電流、電壓的精度和線性度。
由於擬合點數密度高，波形保真度高，諧波分量小，對低通濾波器的要求很低，從而具有很好的暫態特性、相頻特性、幅頻特性，易於實現精確移相、諧波疊加，高頻率時亦可保證很高精度。
電壓、電流放大器
相電流、電壓一直堅持採用高性能線性放大器輸出方式，使電流、電壓源可直接輸出從直流到含各種頻率成份的波形，如方波、各次諧波疊加的組合波形，故障暫態波形等，並且輸出波形乾淨平滑，對鄰近設備無高頻輻射干擾，可以較好地模擬各種短路故障時的電流、電壓特徵。
功放電路採用進口大功率高保真模組式功率器件作功率輸出級，結合精心、合理設計的散熱結構，具有足夠大的功率冗餘和熱容量。功放電路具有完備的過熱、過流、過壓及短路保護。當電流迴路出現過流，電壓迴路出現過載或短路時，自動限制輸出功率，關斷整個功放電路，並給出告警信號顯示。為防止大電流下長期工作引起功放電路過熱，裝置設定了大電流下軟體限時。10A及以下輸出時裝置可長期工作，當電流超過10A時，軟體限時啟動，限時時間到，軟體自動關閉功率輸出並給出告警指示。輸出電流越大，限時越短。
開入、開出量
裝置有10路開入和8路開出，參考702／703“裝置硬體結構”的相關說明
開關量輸入電路可兼容空接點和0～250V電位接點。電位方式時，0～6V為合，11～250V為分。開關量可以方便地對各相開關觸頭的動作時間和動作時間差進行測量。
開入部分與主機工作電源、功放電源等均隔離。開入地為懸浮地，所以，開入部分公共端與電流、電壓部分公共端UN、IN等均不相通。
開關量電位輸入有方向性，應將公共端接電位正端，開入端接電位負端，保證公共端子電位高於開入端子。現場接線時，應將開入公共端接＋KM，接點負端接開入端子。如果接反，則將無法正確檢測。
開出部分為繼電器空接點輸出。輸出容量為DC：220V／0.2A，AC：220V／0.5A。開關量輸出與電壓、電流、開入等各部分均完全隔離。各個開出量的動作過程在各個測試模組中各有不同
