概述

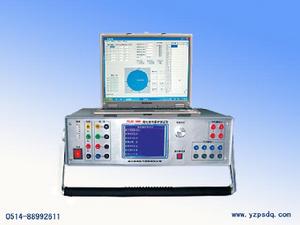

繼電保護綜合測試儀 採用單片微機技術，由自動同期數字毫秒表，邏輯控制單元，多功能數顯單元，高精度數據採集及處理單元，電流、電壓輸出單元，過載及超量程保護單元等部分組成.由內嵌工控機或外接PC機控制，採用上海日行電氣有限公司多功能單機箱、模組化結構，面板8.4 吋彩色LCD顯示。圖形視窗操作界面，操作簡便，內置虛擬鍵盤，僅用滑鼠即可進 行操作。備有擴展串口及USB口可與其它PC機通訊，試驗結果可上傳。軟體可通過 Internet 網路進行本地升級。D/A 位數高，電流、電壓精度好，功放採用直接 耦合放大，交直流兩用，能很好地仿真電力系統的暫態過程，超大的電流源輸出功 率及良好的寬頻幅頻特性，使其不但能對各類微機型保護進行特性和整定值的檢驗， 也適用於常規電磁型等保護及安全自動裝置的特性及整定值校驗。不但滿足發電廠、 供電局等基層電力單位調試繼電保護要求. 1,由於本儀器採用了微機控制,面板上僅16個觸摸開關,就可方便的完成各種測試功能,改變了老式繼保儀必須關斷電源,切換多個開關,才能轉換電源種類的弊病,操作簡單.缺點：結構複雜，成本高，可靠性差。
2,設有全面的自檢,自我保護功能,開機後本機立即投入自檢,在過載和過量程時,保護電路將快速切斷輸出並發出聲,光提醒,極大地降低了因誤操作帶來的不必要的損失.
3,智慧型化程度高,僅按一個鍵.即可測出通用繼電器的全部參數,並自動列印全部數據,把您從繁鎖的測試操作中解脫出來.
4,顯示屏有功能顯示單元,從顯示屏上能清楚的反映本機的工作狀態.
5,列印的數據全部使用漢字,如"吸合電壓","斷開電壓","常開吸合時間"等.
6,測量交流"帶電接點",本機由微機通過特殊電路判斷是交流過零還是觸頭動作,使測試準確無誤.
發展歷史
微機繼電保護測試儀是一款新型智慧型化測試儀器，以前的繼電保護試驗工具主要是用調壓器和移相器組合而成，體積笨重，精度不高，已不能滿足現代微機繼電保護的校驗工作。隨著科學技術的不斷發展，微機繼電保護已廣泛運用於線路保護，主變差動保護，勵磁控制等各個領域，變電站綜合自動化已成為主流。 現代微機繼電保護測試儀可分為兩種形式，一種是採用傳統的OCL功放，體積大，重量在25Kg左右，比較笨重，功放管工作在放大區，時間長了容易損壞，且動態範圍窄，精度不高。另一種是採用開關電源，功放採用數字功放，體積小，重量輕，效率高，是繼電保護測試儀的發展方向。 可對各類型電壓、電流、頻率、功率、阻抗、諧波、差動、同期等繼電器以手動或自動方式進行測試，可模擬各種故障類型進行距離、零序保護裝置定值校驗和保護裝置的整組試驗，可自動掃描微機和數字型變壓器、發變組差動保護比率制動曲線，具備GPS觸發功能。 繼電保護微機型測試裝置是保證電力系統安全可靠運行的一種重要測試工具。隨著計算機技術、微電子技術、電力電子技術的飛速發展，套用最新技術成果不斷推出新型高性能微機繼電保護測試裝置是技術進步的必然趨勢。繼電保護測試裝置是保證電力系統安全可靠運行的一種重要測試工具。隨著現代電力系統規模的不斷擴大，對電力系統運行和管理的可靠性、高效性要求的不斷提高，繼電保護人員的測試工作變得更加頻繁和複雜。在計算機技術、微電子技術、電力電子技術飛速發展的今天，套用最新技術成果不斷推出新型高性能繼電保護測試儀是技術進步的必然趨勢，也是時代賦予我們的責任。繼電保護測試儀是在參照中華人民共和國電力行業標準《繼電保護微機型試驗裝置技術條件》（DL/T 624 ─ 1997）的基礎上，充分使用現代先進的微電子技術和器件實現的一種新型小型化微機繼電保護測試儀。它採用可單機獨立運行，亦可聯接其它電腦運行的先進結構，主機內置高性能工控機和高速數位訊號處理器，真16位DAC模組、新型模組式高保真大功率功放，自帶TFT真彩色LCD顯示器和嵌入式微機鍵盤。既可以單機獨立操作，也可以連線筆記本電腦操作。操作功能強大，體積小，精度高。既具有大型測試儀優越的性能、先進的功能，又具有小型測試儀小巧靈活、操作簡便、可靠性高。工作原理：
繼電保護綜合測試儀器分為主迴路和輔迴路兩個迴路，主迴路採用大鏇鈕調節，輔迴路採用小鏇鈕調節，主迴路通過面板上“輸出選擇”按鍵開關控制其輸出的各種量，並且每切換一種輸出的同時，儀器上的數字電壓/電流表可自動監視其輸出值。輔迴路通過輸出開關控制直接調節輸出，測量可外附萬用表測量。單相繼電保護測試儀器主迴路原理
輸入的AC220V電源經保險通過輸出控制繼電器K1進入雙碳刷調壓器T1輸入端，通過T1大鏇鈕調節的電量進入隔離變壓器T2（兼職升流器），升流器分三個抽頭輸出，一個抽頭為AC0-250V輸出，額定電流為3A；該抽頭輸出電壓經整流濾波後可輸出0-350V直流電壓；第二個抽為15V（10A），該抽頭一路經感測器通過繼電器控制輸出0-10A交流電流，一路經電阻輸出0-500mA交流電流，一路經繼電器轉換可輸出0-10A或0-500mA直流電流；第三個抽頭為10V（150A）大電流端，該抽頭穿過感測器一次側直接輸出150A電流，該迴路帶負載能力較強，但輸出稍有過載，不能長時間處於大電流狀態下。特點：結構簡單，成本低，可靠性高。體積：200×260×260mm；重量：10kg.
單相繼電保護測試儀輔迴路
繼電保護綜合測試儀器輔迴路與主迴路一樣，AC220V電源經保險進入雙碳刷調壓器T1小鏇鈕調節的電壓量，通過隔離變壓器T4可直接調節輸出0-20V或0-250V交流電壓或0-350V直流電壓，此迴路額定電流為1A。按下輔迴路“輸出控制”開關，調節小鏇鈕即可輸出。測量迴路
由大鏇鈕調節的主迴路輸出量交流“0-250V”、“0-500mA”、“0-10A”、“0-150A”，直流“0-350V”、“0-500mA”、“0-10A”通過設備內線路板上繼電器轉換，每切換一個檔，便函可監視所對應的輸出量。其中“0-500mA”檔包括在“0-10A”檔中。使用時，在“0-10A”兩下即是“0-500mA”監視。時間測量
設備內置6位數顯秒表，電秒表可內部啟動，也可外部啟動。內部啟動時，按下“輸出控制”開關，即可啟動秒表，通過接點短接設備面板上停表端子即可停止秒表。秒表單獨設有電源開關，不用時可將秒表關掉。聲光提示
電路設備內置聲光提示電路，在被測斷電器接點動作時，可將接點接入試驗箱聲光提示插孔，試驗箱內發出報警聲或發光，提示斷電器接點動作情況。功 能
1,可測試各種交直流,電流,電壓,時間,中間,自保持,信號等多種單個繼電器及整組繼電保護屏,可測試各種繼電器的吸合電壓(電流)值,釋放電壓(電流)值,2,可方便的測試重合閘繼電器的各項參數.
3,由於本儀器輸出電源種類多,容量大,控制方便,所以在外接少量元件的情況下,就可測試多種專用特殊繼電器,如衝擊繼電器,差動繼電器等.
4,附有測頻,測相功能,可測量電流,電壓的頻率(顯示一個周期的時間,即周期)及二個信號之間的相位差(時間).
5,設有兩個獨立的通道,均與本機其它輸出絕緣,可方便的測量帶電接點,滿足繼電器的線上測試,接線簡單,安全.
6,採用了精密的計時基準(10微秒)及長達100小時的計數器,所以可單獨作為精密毫秒計取代傳統的秒表.
特 點
1,由於本儀器採用了微機控制,面板上僅16個觸摸開關,就可方便的完成各種測試功能,改變了老式繼保儀必須關斷電源,切換多個開關,才能轉換電源種類的弊病,操作簡單.2,設有全面的自檢,自我保護功能,開機後本機立即投入自檢,在過載和過量程時,保護電路將快速切斷輸出並發出聲,光提醒,極大地降低了因誤操作帶來的不必要的損失.
3,智慧型化程度高,僅按一個鍵.即可測出通用繼電器的全部參數,並自動列印全部數據,把您從繁鎖的測試操作中解脫出來.
4,顯示屏有功能顯示單元,從顯示屏上能清楚的反映本機的工作狀態.
5,列印的數據全部使用漢字,如"吸合電壓","斷開電壓","常開吸合時間"等.
6,測量交流"帶電接點",本機由微機通過特殊電路判斷是交流過零還是觸頭動作,使測試準確無誤. 1,交流電壓輸出0～250V 連續可調,最大輸出容量600VA,過量程保護260V.
2,交流電流輸出0～50A,0～100A連續可調.0～50A時,開路電壓10V.0～100A時,開路電壓5V,過量程保護120A.
3,直流電壓輸出0～250V連續可調,最大電流2A,過量程保護260V,過載保護動作電流2.1A±5%.波紋係數S≤0.1%.
4,直流電流輸出0～200mA,0～5A 連續可調.0～200mA時,開路電壓48V,過量程保護230mA. 0～5A時,開路電壓24V,過量程保護5.2A.
5,固定直流電壓輸出單獨輸出110V或220V時,電流可達2.5A,但和交流電壓,電流,直流電壓同時輸出時,其總容量不能超過600VA.
6,數字毫秒表最大量程:100小時 分 辯 率:0.1毫秒精 度:0.1%±1個字
7,整機測量精度:交流電流電壓±(3%±3個字) 直流電流電壓±(2%±3個字) 8,體積:320×480×160mm
9,環境溫度:0-45% 濕度:15-85%
10.13個通道同時輸出，即同時輸出不同頻率、相位的六路電壓及六路電流、一路3U0，電壓0-120V，電流0-40A/三相或0-20A/六相。
主要技術參數
1,交流電壓輸出0～250V 連續可調,最大輸出容量600VA,過量程保護260V.2,交流電流輸出0～50A,0～100A連續可調.0～50A時,開路電壓10V.0～100A時,開路電壓5V,過量程保護120A.
3,直流電壓輸出0～250V連續可調,最大電流2A,過量程保護260V,過載保護動作電流2.1A±5%.波紋係數S≤0.1%.
4,直流電流輸出0～200mA,0～5A 連續可調.0～200mA時,開路電壓48V,過量程保護230mA. 0～5A時,開路電壓24V,過量程保護5.2A.
5,固定直流電壓輸出單獨輸出110V或220V時,電流可達2.5A,但和交流電壓,電流,直流電壓同時輸出時,其總容量不能超過600VA.
6,數字毫秒表最大量程:100小時 分 辯 率:0.1毫秒精 度:0.1%±1個字
7,整機測量精度:交流電流電壓±(3%±3個字) 直流電流電壓±(2%±3個字) 8,體積:320×480×160mm
9,環境溫度:0-45% 濕度:15-85%
10.13個通道同時輸出，即同時輸出不同頻率、相位的六路電壓及六路電流、一路3U0，電壓0-120V，電流0-40A/三相或0-20A/六相。
