產品優勢
武漢中試高測電氣有限公司國家電網推薦品牌，採用單機獨立運行，亦可聯接筆記本電腦運行的先進結構，配備有超薄型工業鍵盤和光電滑鼠，可以象操作普通PC機一樣通過鍵盤或滑鼠完成各種操作。無需外接其它設備即可以完成所有項目的測試，自動顯示、記錄測試數據，完成矢量圖和特性曲線的描繪；

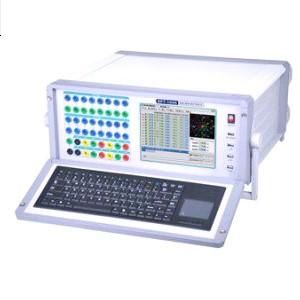

ZS-1200A微機繼電保護測試儀產品簡介
ZS-1200A微機繼電保護測試系統(6相)是保證電力系統安全可靠運行的一種重要測試工具。隨著計算機技術、微電子技術、電力電子技術的飛速發展，套用最新技術成果不斷推出新型高性能繼電保護測試裝置是技術進步的必然趨勢。產品別名
微機繼電保護測試儀、微機繼保儀、繼電保護測試儀、六相繼電保護測試儀、繼保測試儀、繼保校驗儀、六相繼保校驗儀、繼保儀、六相繼保測試儀、六相繼電保護校驗儀產品特點
1、經典的WindowsXP操作界面，人機界面友好，操作簡便快捷，為了方便用戶使用，定義了大量鍵盤快捷鍵，使得操作“一鍵到位”；2、高性能的嵌入式工業控制計算機和8.4〞大螢幕高分辨力彩色TFT液晶顯示屏，可以提供豐富直觀的信息，包括設備當前的工作狀態、下一步工作提示及各種幫助信息等；
3、配備有超薄型工業鍵盤和光電滑鼠，可以象操作普通PC機一樣通過鍵盤或滑鼠完成各種操作；
4、配備有外接USB接口，可以方便地進行數據存取和軟體維護；
5、無需外接其它設備即可以完成所有項目的測試，自動顯示、記錄測試數據，完成矢量圖和特性曲線的描繪；
6、採用高性能D/A轉換器，產生的波形精度高、線性好，並且具備良好的瞬態回響和幅頻特性。在整個測量範圍內都能保證波形精度等指標要求；
7、採用獨特的算法，產生的波形精確，完全不同於曲線擬和的波形產生方法，保證信號為純正的正弦波；
8、可直接輸出交流電壓、交流電流、直流電壓、直流電流，可變幅值、相位、頻率，2～20次諧波；
9、功率放大部分採用新型大功率高保真線性功放電路，輸出功率大、紋波干擾小，每相電壓可輸出120V、電流可輸出30A。在輸出電流達到30A時，波形仍能保證不失真、不削峰；
10、具有16個開入量輸入和8對空接點開出量輸出接口。開入量輸入接口能自動適應無源（空接點）、有源，並能自動適應有源輸入的極性，在輸入電壓±250V範圍內能正常工作；
11、提供各種自動測試軟體模組和GPS同步觸發試驗（選配）等；
12、GPS同步觸發誤差小於50μS；
13、可以完成各種複雜的校驗工作，能方便地測試及掃描各種保護定值，進行故障回放。可以實時存儲測試數據，顯示矢量圖，列印報表等；
14、採用精心設計的機箱結構，體積小，散熱良好，重量輕，易攜帶，流動試驗方便；
15、儀器具有自我保護功能，採用合理設計的散熱結構，並具有可靠完善的多種保護措施及電源軟啟動，和一定的故障自診斷及閉鎖功能。
產品參數
1.2.1交流電流源單相輸出：6×30A
六相併聯：180A
最大輸出功率：≥250VA/相
各相輸出電流幅度、頻率和相位可以獨立調節
輸出精度：
0.1A～0.5A：±10mA
0.5A～10A：±0.2%
10A～30A：±0.5%
分辨力：
0.1A～10A：5mA
10A～30A：10mA
單相連續輸出時間：
在0～5A範圍內，能連續輸出
在5A～10A範圍內，連續輸出時間≥45秒
在10A～20A範圍內，連續輸出時間≥15秒
在20A～30A範圍內，連續輸出時間≥5秒
1.2.2交流電壓源
單相輸出：6×120V
最大輸出功率：≥60VA/相
六相有共用中性點的電壓源
各相輸出幅度、頻率、相位可以獨立調節
輸出精度：
1V～5V：±10mV
5V～120V：±0.2%
分辨力：
1V～10V：5mV
10V～120V：10mV
1.2.3直流電流源
單相輸出：-5A～+5A
最大輸出功率：≥100VA
輸出精度：
±0.5A～±1A：±10mA
±1A～±5A：±0.5%
分辨力：
±0.5A～±1A：5mA
±1A～±5A：10mA
1.2.4直流電壓源
單相輸出：-150V～+150V
最大輸出功率：≥100VA
輸出精度：
±1V～±10V：±10mV
±10V～±150V：±0.5%
分辨力：
±1V～±10V：5mV
±10V～±150V：10mV
1.2.5交流電壓、電流源角度
相角範圍：0°～360°
相角精度：±0.5°
相角分辨力：0.2°
1.2.6交流電壓、電流源頻率
頻率範圍：1～1000Hz
頻率精度：
1Hz～100Hz：±0.005Hz
100Hz～1000Hz：±0.01Hz
頻率分辨力：5mHz
能輸出2～20次任意幅值的諧波
1.2.7同步性
電壓電流同步性≤10μS
1.2.8開入量
16路獨立開關接點輸入
兼容空接點與15V～250V有源接點，能夠自動識別有源接點的極性
計時精度：在小於1S時≤1mS
1.2.9開出量
8對可程式開關空接點輸出
接點容量：
250VDC，0.5A
250VAC，0.5A
1.2.10供電電源
交流輸入電壓
額定值：220V±10%
基準值：220V±2%
交流供電頻率：
額定值：50Hz±10%
基準值：50Hz±2%
1.2.11箱體尺寸與重量
箱體尺寸：470mm×190mm×470mm（W×H×D）
重量：約23kg
1.2.12使用環境條件
環境溫度：－10℃～+40℃
相對濕度：≤90%
大氣壓強：80～110kPa
