微機繼電保護測試儀
產品簡介

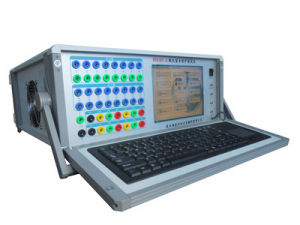

HSXJBY-II微機繼電保護測試儀採用高性能工控機作為控制微機，直接運行WindowXP作業系統，裝置面板帶有8.4”TFT真彩色LCD顯示器、內嵌式工業鍵盤。裝置前面板設有USB口可方便地進行數據存取、數據通信和進行軟體升級等。
微機繼電保護測試儀試驗的全過程及試驗結果均在LCD顯示屏上顯示，全套漢字化操作界面，清晰亮麗，直觀方便。操作控制由工業鍵盤進行。操作簡單方便，只需簡單的計算機知識，極易掌握。
◆數位訊號處理器微機
HSXJBY-II微機繼電保護測試儀採用高速數字控制處理器作為輸出核心，軟體上套用雙精度算法產生各相任意的高精度波形。由於採用一體結構，各部分結合緊密，數據傳輸距離短，結構緊湊，每周波擬合的波形點數超過2000點。克服了筆記本電腦直接控制式測控儀中因數據通信線路長、頻帶窄導致的輸出波形點數少的問題。由於點數高，波形保真度高，諧波分量小，對低通濾波器的要求很低，從而具有很好的暫態特性、相頻特性、幅頻特性，易於實現精確移相、諧波疊加，高頻率時亦可保證高的精度。
◆D/A轉換和低通濾波
HSXJBY-II微機繼電保護測試儀採用真16位D/A轉換器。16位分辯率保證了全範圍內電流、電壓的精度和線性度。由於D/A解析度高和波形點數高，D/A轉換輸出的階梯波已具有相當好的波形質量，後級僅需較簡單的低通濾波器即可濾除高頻分量，還原出高質量、高穩定的正弦波，很好地克服了幅值和相位漂移等問題，
◆電壓、電流放大器
相電流、電壓不採用升流、升壓器，而採用直接輸出方式，使電流、電壓源可直接輸出從直流到含各種頻率成份的波形，如方波、各次諧波疊加的組合波形，故障暫態波形等，可以較好地模擬各種短路故障時的電流、電壓特徵。
功放電路採用進口大功率高保真模組式功率器件作功率輸出級，結合精心、合理設計的散熱結構，具有足夠大的功率冗餘和熱容量。功放電路具有完備的過熱、過流、過壓及短路保護。當電流迴路出現過流，電壓迴路出現過載或短路時，自動限制輸出功率，關斷整個功放電路，並給出告警信號顯示。為防止大電流下長期工作引起功放電路過熱，裝置設定了大電流下軟體限時。限時時間到，軟體自動關閉功率輸出並給出告警指示。輸出電流越大，限時越短。
產品別稱
微機繼電保護測試儀、微機繼保儀、繼電保護測試儀、六相繼電保護測試儀、繼保測試儀、六相繼保測試儀、六相繼電保護校驗儀、繼保校驗儀、六相繼保校驗儀、繼保儀。產品特性
◆經典的WindowsXP操作界面，人機界面友好，操作簡便快捷，為了方便用戶使用，定義了大量鍵盤快捷鍵，使得操作“一鍵到位”；◆高性能的嵌入式工業控制計算機和8.4〞大螢幕高分辨力彩色TFT液晶顯示屏，可以提供豐富直觀的信息，包括設備當前的工作狀態、下一步工作提示及各種幫助信息等；
◆配備有超薄型工業鍵盤和光電滑鼠，可以象操作普通PC機一樣通過鍵盤或滑鼠完成各種操作；
◆配備有外接USB接口，可以方便地進行數據存取和軟體維護；
◆無需外接其它設備即可以完成所有項目的測試，自動顯示、記錄測試數據，完成矢量圖和特性曲線的描繪；
◆採用高性能D/A轉換器，產生的波形精度高、線性好，並且具備良好的瞬態回響和幅頻特性。在整個測量範圍內都能保證波形精度等指標要求；
◆採用獨特的算法，產生的波形精確，完全不同於曲線擬和的波形產生方法，保證信號為純正的正弦波；
◆可直接輸出交流電壓、交流電流、直流電壓、直流電流，可變幅值、相位、頻率，2～20次諧波；
◆功率放大部分採用新型大功率高保真線性功放電路，輸出功率大、紋波干擾小，每相電壓可輸出120V、電流可輸出30A。在輸出電流達到30A時，波形仍能保證不失真、不削峰；
◆具有16個開入量輸入和8對空接點開出量輸出接口。開入量輸入接口能自動適應無源（空接點）、有源，並能自動適應有源輸入的極性，在輸入電壓±250V範圍內能正常工作；
◆提供各種自動測試軟體模組和GPS同步觸發試驗（選配）等；
◆GPS同步觸發誤差小於50μS；
◆可以完成各種複雜的校驗工作，能方便地測試及掃描各種保護定值，進行故障回放。可以實時存儲測試數據，顯示矢量圖，列印報表等；
◆採用精心設計的機箱結構，體積小，散熱良好，重量輕，易攜帶，流動試驗方便；
◆儀器具有自我保護功能，採用合理設計的散熱結構，並具有可靠完善的多種保護措施及電源軟啟動，和一定的故障自診斷及閉鎖功能。
技術參數
◆交流電流源◇單相輸出：6×30A
◇六相併聯：180A
◇最大輸出功率：≥250VA/相
◇各相輸出電流幅度、頻率和相位可以獨立調節
◇輸出精度：
0.1A～0.5A：±10mA
0.5A～10A：±0.2%
10A～30A：±0.5%
◇解析度：
0.1A～10A：1mA
10A～30A：10mA
◆單相連續輸出時間：
◇在0～5A範圍內，能連續輸出
◇在5A～10A範圍內，連續輸出時間≥45秒
◇在10A～20A範圍內，連續輸出時間≥15秒
◇在20A～30A範圍內，連續輸出時間≥5秒
◆交流電壓源
◇單相輸出：6×120V
◇最大輸出功率：≥60VA/相
◇六相有共用中性點的電壓源
◇各相輸出幅度、頻率、相位可以獨立調節
◇輸出精度：
1V～5V：±10mV
5V～120V：±0.2%
◇解析度：
1V～10V：1mV
10V～120V：10mV
1.2.3直流電流源
◇單相輸出：-5A～+5A
◇最大輸出功率：≥100VA
◇輸出精度：
±0.5A～±1A：±10mA
±1A～±5A：±0.5%
◇解析度：
±0.5A～±1A：1mA
±1A～±5A：10mA
◆直流電壓源
◇單相輸出：-150V～+150V
◇最大輸出功率：≥100VA
◇輸出精度：
±1V～±10V：±10mV
±10V～±150V：±0.5%
◇解析度：
±1V～±10V：1mV
±10V～±150V：10mV
◆交流電壓、電流源角度
◇相角範圍：0°～360°
◇相角精度：±0.5°
◇相角分辨力：0.1°
◆交流電壓、電流源頻率
◇頻率範圍：1～1000Hz
◇頻率精度：
1Hz～100Hz：±0.005Hz
100Hz～1000Hz：±0.01Hz
◇頻率分辨力：1mHz
◇能輸出2～20次任意幅值的諧波
◆同步性
◇電壓電流同步性≤10μS
◆開入量
◇16路獨立開關接點輸入
◇兼容空接點與15V～250V有源接點，能夠自動識別有源接點的極性
◇計時精度：在小於1S時≤1mS
◆開出量
◇8對可程式開關空接點輸出
◇接點容量：
250VDC，0.5A
250VAC，0.5A
◆供電電源
◇交流輸入電壓
額定值：220V±10%
基準值：220V±2%
◇交流供電頻率：
額定值：50Hz±10%
基準值：50Hz±2%
◆箱體尺寸與重量
◇箱體尺寸：470×190×470mm3
◇重量：約23kg
◆使用環境條件
◇環境溫度：－10℃～+45℃
◇相對濕度：≤90%
◇大氣壓強：80～110kPa
