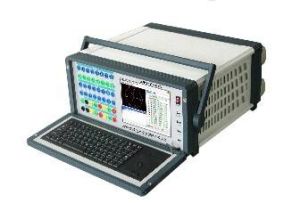

六相繼保校驗儀 Six successive protection checking instrument別名
六相繼保校驗儀:微機繼電保護測試儀、微機繼保儀、繼電保護測試儀、六相繼電保護測試儀、繼保測試儀、六相繼保測試儀、六相繼電保護校驗儀、繼保校驗儀、繼保儀。六相繼保校驗儀簡介:
六相繼保校驗儀具有大型測試儀優越的性能、先進的功能,又具有小型測試儀小巧靈活、操作簡便、可靠性高等優點,性能價格比高。是繼保工作者得心應手的好工具。發展歷史
六相繼保校驗儀是一個新型智慧型化測試儀器 ,以前的繼電保護試驗工具主要是用調壓器和移相器組合而成,體積笨重,精度不高,已不能滿足現代微機繼電保護的校驗工作。隨著科學技術的不斷發展,微機繼電保護已廣泛運用於線路保護,主變差動保護,勵磁控制等各個領域,變電站綜合自動化已成為主流。 現代微機繼電保護測試儀可分為兩種形式,一種是採用傳統的OCL功放,體積大,重量在25Kg左右,比較笨重,功放管工作在放大區,時間長了容易損壞,且動態範圍窄,精度不高。另一種是採用開關電源,功放採用數字功放,體積小,重量輕,效率高,是繼電保護測試儀的發展方向。 可對各類型電壓、電流、頻率、功率、阻抗、諧波、差動、同期等繼電器以手動或自動方式進行測試,可模擬各種故障類型進行距離、零序保護裝置定值校驗和保護裝置的整組試驗,可自動掃描微機和數字型變壓器、發變組差動保護比率制動曲線,具備GPS觸發功能。 繼電保護微機型測試裝置是保證電力系統安全可靠運行的一種重要測試工具。隨著計算機技術、微電子技術、電力電子技術的飛速發展,套用最新技術成果不斷推出新型高性能微機繼電保護測試裝置是技術進步的必然趨勢。繼電保護測試裝置是保證電力系統安全可靠運行的一種重要測試工具。隨著現代電力系統規模的不斷擴大,對電力系統運行和管理的可靠性、高效性要求的不斷提高,繼電保護人員的測試工作變得更加頻繁和複雜。在計算機技術、微電子技術、電力電子技術飛速發展的今天,套用最新技術成果不斷推出新型高性能繼電保護測試儀是技術進步的必然趨勢,也是時代賦予我們的責任。繼電保護測試儀是在參照中華人民共和國電力行業標準《繼電保護微機型試驗裝置技術條件》(DL/T 624 ─ 1997)的基礎上,充分使用現代先進的微電子技術和器件實現的一種新型小型化微機繼電保護測試儀。它採用可單機獨立運行,亦可聯接其它電腦運行的先進結構,主機內置高性能工控機和高速數位訊號處理器,真16位DAC模組、新型模組式高保真大功率功放,自帶TFT真彩色LCD顯示器和嵌入式微機鍵盤。既可以單機獨立操作,也可以連線筆記本電腦操作。操作功能強大,體積小,精度高。既具有大型測試儀優越的性能、先進的功能,又具有小型測試儀小巧靈活、操作簡便、可靠性高。六相繼保校驗儀特性:
● 標準12路電流電壓輸出,靈活組織可12路(6路電壓、6路電流)同時輸出
可6路電流或6路電壓單獨輸出
● 可3路電流、4路電壓輸出
● 內置工控機,8.4″真彩液晶顯示,Windows作業系統
● 雙操作模式,可單機操作,可連電腦操作
● 單機自帶軌跡球光電滑鼠及最佳化小鍵盤
● 高精度DA,新型高保真線性功放
● 10路開入,8路開出,方便進行備自投、快切試驗
● GPS控制功能,可雙側對時同步測試,進行光纖縱聯保護試驗等
● 功能強大,可完整測試差動、備自投、快切、同期、諧波、故障回放、功率振盪等
六相繼保校驗儀參數:
電流輸出:6路,每路AC30A/350VA3路, 每路AC60A/550VA或DC±10A
電壓輸出:6路,每路AC120V/80VA 4路,DC±160V
輸出精度:<0.2%(主量程範圍內)
相 位:0~360°
相位精度:0.2°
疊加諧波:直流及2~20次諧波
輸出頻率:0~1000HZ
頻率精度:<0.001 HZ
開 入 量:10路(可擴展)
開 出 量:8對(可擴展)
獨立直流:110V/220V,額定電流1.5A
注意事項
1、供電電源要保證符合使用範圍。2、調節旋鈕I及調節旋鈕II各提供了一組交流電流輸出,可進行差動繼電試驗
3、當繼電器需要工作電源時,可使用調節旋鈕II調節提供。調節旋鈕I提供作值。
4、當繼電器需要保持電流時,可由調節旋鈕I調節提供。
5、儀器運輸,嚴格按面板向上,豎起運輸。
