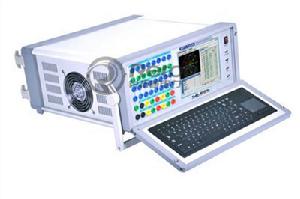

繼電保護校驗儀
繼電保護校驗儀介紹
YJB-6003繼電保護校驗儀採用單片微機技術，由自動同期數字毫秒表，邏輯控制單元，多功能數顯單元，同時具備研發的多晶片高精度數據採集及處理單元，電流、電壓輸出單元，過載及超量程保護單元等部分組成，自帶列印及顯示，測試過程全自動。針對性各類繼電器校驗程式，強大的功能測試軟體更能提供多種校驗和搜尋方式的成套微機保護和自動裝置的自動試驗程式：線路保護、差動保護、阻抗保護、低周、同期、備自投等。
單相繼電保護校驗儀產品系長期從事繼電保護現場試驗人員，集多年現場調試經驗，設計研究開發的一種適用於電力系統繼電器、繼電保護裝置通用的新型儀器。使繼電保護現場校驗工作輕鬆便捷、快速、準確
單相繼電保護校驗儀是在原有JBC的基礎上，新開發的高智慧型化，多功能繼電保護校驗儀器。單相繼電保護校驗儀採用單片微機技術，由自動同期數字毫秒表，邏輯控制單元，多功能數顯單元，高精度數據採集及處理單元，電流、電壓輸出單元，過載及超量程保護單元等部分組成，自帶列印及顯示，測試過程全自動，大大提高測量精度及工作效率。
特性：
◆ 測試繼電器的種類：電流繼電器，電壓繼電器，重合閘繼電器，中間繼電器，差動繼電器；
◆ 儀器配有定值輸出可單獨作電壓源；
◆ 採用數碼顯示，讀數直觀；
◆ 儀器結構緊湊，體積輕巧，便於攜帶，搬運。
特點
1、智慧型型主機，主機採用DSP晶片控制，16位DAC輸出，對基波可產生每周2000點的高密度正弦波，為國內測試儀中的最高水平。大大改善了波形質量，提高了測試儀的精度。 2、單機獨立運行，裝置由旋轉滑鼠通過大螢幕液晶顯示屏進行操作，可對現場各種繼電器，保護及安全自動裝置進行檢定，永久性轉換性故障進行整組試驗。
3、聯接電腦運行，通過Windows98平台上的全套中文操作軟體，可進行各種大型複雜及自動化程度更高的校準工作，可實時存貯測試數據，顯示矢量圖，繪製故障波形，列印報告。 4、液晶顯示採用320×240點陣圖形模組，操作界面均中文顯示，顯示直觀清晰。
5、“傻瓜式”操作，採用先進的“旋轉滑鼠”控制器，免去複雜的鍵盤操作，不需要計算機知識都可操作，簡便易學。
6、整機採用開關電源及開關放大器技術，體積小，重量輕，僅重11.6公斤。
7、模組化設計，所有外掛程式之間完全獨立，只需更換外掛程式即可實現硬體的維護和升級。
8、隨意配置，如配置成6相電流，5相電壓+2相電流等。
9、可對comtrade格式的故障錄波數據進行回放。
10、按國際標準設計有電源功率因數校正電路，使裝置效率高達95%以上。
11、供電電壓下降到120V時，仍保證裝置正常工作。
12、功放採用硬體保護方式，保證裝置的可靠性。
單相繼電保護校驗儀使用前的檢查:
此項目檢查的目的為：首次使用儀器或新一次使用儀器前，對儀器是否正常所進行的檢查，以確定儀器的工作狀態。如儀器不正常，應及時同廠家聯繫。
進行檢查時，儀器與外部設備無任何連線線，檢查步驟如下：
1、禁止在電壓、電流輸出端子上接入電壓、電流；
2、檢查儀器外觀是否有損，提動儀器，儀器內部是否有異常聲響，儀器各旋鈕、接線端子及螺絲是否有鬆動；
3、將電流、電壓調整旋鈕逆時針旋至最小；
4、單相繼電保護校驗儀使用前，應檢查供電電源的可靠性，用萬用表測量電源電壓，以避免由於工作電壓超出工作範圍，造成儀器損壞；
5、將儀器接到符合要求的交流電源上，合上電源總開關，儀器將有15秒左右的熱機提示聲，聲響解除後，儀器方可使用。
