像空間輔助坐標系

像點的像空間坐標可以直接從像片平面坐標得到,但由於各片的像空間坐標系不統一，給計算帶來了困難,為此，需建立一種相對統一的坐標系，稱為像空間輔助坐標系。

像空間輔助坐標系

像空間輔助坐標系

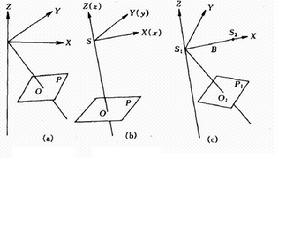

其一是取鉛垂方向為z軸，航向為X軸，構成右手直角坐標系，見圖(a)。其二是以每條航線內第一張像片的像空間坐標系作為像空間輔助坐標系，見圖(b)。其三是以每個像片對的左片攝影中心為坐標原點，攝影基線方向為X軸，以攝影基線及左片主光軸構成的面作為XZ平面，構成右手直角坐標系，如圖(c)。用S-XYZ表示。
