互補推挽電路

互補推挽電路是用兩種極性的原件完成的放大或震盪電路。電路工作時互補原件輪流導通，這樣可克服單極性原件在工作時出現的所謂倒相問題。可直接完成電路工作。

基本信息

• 英文名：互補推挽電路
• 其他外文名：Complementary push-pull circuit

• 結果：兩種極性原件完成的放大電路
• 原理：雙極性原件輪流導通
• 優點：穩定性高，工作可靠
• 缺點：功率級對原件要求較高

電路簡介

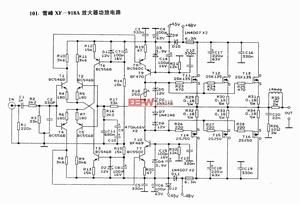

互補推挽電路

在一般推挽電路中，比如輸出級，電路的工作是，把輸入信號放大。而完成電路工作，但一般推挽電路用同級性原件（電晶體或電子管）為了實現輸出級原件輪流導通，必須激勵大小相等，相位相反的兩個信號，即所謂的倒相問題，完成倒相可用電路，可用電感原件（變壓器）但這無不增加了電路的複雜性，可靠性。互補電路可克服用單極性原件出現的上述問題。電路工作時雙極性原件輪流導通，亦可省去倒相或簡化電路，這樣電路的穩定性可相應提高。

電路原理

比如當輸入信號為正時，雙極性中的NPN管導通PNP由於極性自動截止，當電路輸入信號為負時，PNP管導通NPN管截止。不管信號如何變化都能自動完成導通於截止而完成電路工作。

優點與缺點

互補電路，穩定性高，工作可靠，且用電晶體可完成電子管電路不能構成的電路形式。這對電路簡化集成有大的好處。但互補電路特別是功率級對原件要求較高，且配對等需仔細。
