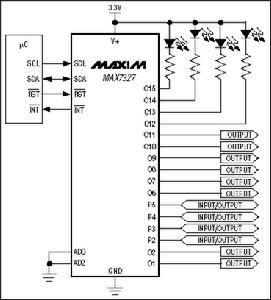

推挽式輸出

推挽式輸出是指兩個參數相同的功率三極體或MOSFET管，以推挽方式存在於電路中。因為元件受到兩個互補信號的制約，總會保持一個導通，一個截止的狀態。 推挽電路是兩個參數相同的三極體或MOSFET,以推挽方式存在於電路中,各負責正負半周的波形放大任務,電路工作時，兩隻對稱的功率開關管每次只有一個導通，所以導通損耗小、效率高。輸出既可以向負載灌電流，也可以從負載抽取電流。推拉式輸出級既提高電路的負載能力，又提高開關速度。

簡介

推挽式，原文是push-pull
最早用於音頻放大器，可以提高輸出功率，提高效率，一般有輸出變壓器，兩支電子管在交流是串聯，在直流是並聯。
後來為去掉輸出變壓器，出現一種電路，兩管交流並聯，直流串聯。因交流並聯，故負載阻抗較低，可以去掉輸出變壓器。這種電路也稱無變壓器電路，簡寫OTL電路。
電晶體出現後，電子管逐漸被電晶體取代，不過這兩種電路仍被使用。用電晶體時，可以用正負電源，於是構成無輸出電容電路，簡寫OCL電路。
交流串聯直流並聯推挽電路在開關電源中仍稱推挽電路，交流並聯直流串聯推挽電路在開關電源中一般稱半橋電路。

原理

推挽式

推挽式

推挽式輸出結合了線驅動與集電極開路輸出，在關斷狀態時，推挽式輸出接地；在導通狀態時，推挽式輸出連到電源（vcc）。推輓輸出（歐姆龍稱為互補輸出）輸出迴路有2種，即npn與pnp2種電晶體輸出。根據輸出信號h或l，2種電晶體輸出互相交叉進行on或off動作，使用時，正電源，0v分別為吸合，拉下互補輸出是輸出電流流出或流入2種動作，特徵是信號的上升、下降速度快，可進行導線的長距離延長。可與開路集電極輸入機器（npn/pnp）連線，另外還可以連線到電壓輸入機器上。但是為了能更好的發揮未來的性能，一般推薦在電壓輸入機器上使用電壓輸入的編碼器。
