LED全自動固晶機
隨著LED產品的不斷開發和市場套用，LED的市場需求和產能不斷的提升，為了使LED產能的提升和前期大規模靠人工生產LED人員數量的減少；大部分設備廠家在研發LED全自動固晶機。LED固晶機的市場普及也越來越大，各個設備廠家也在開發不同品種、不同類型的專用或者泛用型共晶機。LED的發展和需求，加大了LED設備的完善，同時也加快了固晶機的完善，各廠家也紛紛加入到LED設備的競爭中。。。。

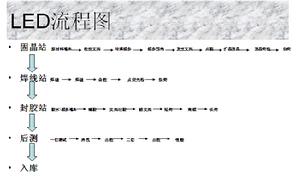

LED固晶機功能和用途
LED流程固晶站（原材料準備、檢查支架、清理模條、模條預熱、發放支架、點膠、擴晶、固晶、固晶烤檢、烘烤）
焊線站（焊線全檢、點螢光粉、烘烤）
封膠站（膠水\模條、準備灌膠、支架沾膠、插支架、短烤、離模、長烤）
後測 （一切測試外觀品檢、二切、品檢）
包裝
入庫
如圖：
一張LED晶片膜擴張後，安裝在固晶機上，固晶機通過CCD、電腦控制等實現LED單顆或者多顆晶片固晶在LED支架上面。固晶的方式有三種、手動固晶、自動固晶、共晶。

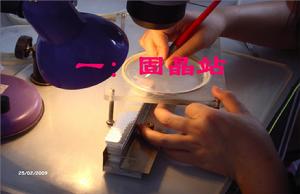

如圖（手動固晶）：
LED專用固晶機
全自動上下料固晶機
LED泛用型固晶機
全自動固晶機
目前國外固晶機生產廠家有：ASM、KAIJO、K&S、NEC、ESEC、SHINKAWA、ALPHASEM，其中最好的固晶機廠家是ESEC；國內固晶機廠家有：創唯星、新益昌、佑光、大族、翠濤等等。。。
固晶機的組要結構主要結構如下：材料載台、點膠模組、取放點模組、人機控制系統、視覺系統、頂針系統、晶圓模組等。
主要耗材有：吸嘴、頂針、點膠頭、瓷咀、通針等。
深圳創唯星固晶機
能夠適用絕大部分LED產品固晶需求；
可以快速導入新產品；
固晶精度高，高速CCD視覺定位；
人性化的操作界面設計，簡捷實用；
模組化智慧型教導，設定簡單；
可適應標準矩陣或不規則固晶。
固晶速度：250msec/die(測試基準8mil die、標準02或04支架)、uph14.4k
精 度：Y/X ±1.5mil(38um)、晶片旋轉角度±3°
適用晶片：7x7~ 45x45mil（0.18x0.18~1.14x1.14mm）
適用杯子尺寸：杯子直徑:1.5~3mm、杯子深度:0~5mm
適用材料：平面支架：250（長）x 120（寬）x 5（厚）mm；
立式支架：250（長）x 15~50（高）x 0.2~1.0（厚）mm
材料載台治具：單個夾具槽，置晶範圍250X120mm，（Y/X軸）
晶片載台： 6"晶片環
固晶方式：平面擺臂式90度旋轉固晶
固晶壓力：30~120g可調整
頂針組：0~2mm可調
視覺系統：高速CCD拍照辨別定位
作業系統：Window XP
操作界面：簡體中文
使用電源：單相AC220V±10%、50/60Hz
氣壓源：4~5kg/C㎡
真空源：550 mmHg、25 Liters/min
外形尺寸：1000 × 900 × 1700 mm
重量：約400kg
