理化性質
剛玉AlO的同質異像主要有三種變體，分別為α-AlO、β-AlO、γ-AlO、，根據X衍射分析確還有η-AlO（等軸晶系）、ρ-AlO（晶系不確定）、χ-AlO（六方晶系）、κ-AlO（六方晶系）、δ-AlO（四方晶系）、θ-AlO（單斜晶系）。剛玉顏色多種，有無色、白、金黃（色素離子Ni、Cr）、黃（色素離子Ni）、紅（色素離子Cr）、藍（色素離子Ti、Fe）、綠（色素離子Co、Ni、V）、紫（Ti、Fe、Cr）、棕、黑（色素離子Fe、Fe）、白熾燈下藍紫、日光燈下紅紫效應（色素離子V）。

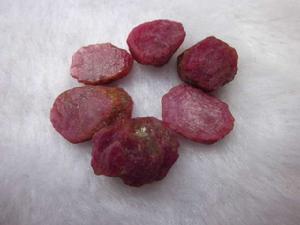

剛玉是一種由氧化鋁（AlO）的結晶形成的寶石。摻有金屬鉻的剛玉顏色鮮紅，一般稱之為紅寶石；而藍色或沒有色的剛玉，普遍都會被歸入藍寶石的類別。
剛玉在摩氏硬度表中位列第9級。比重為4.00，有六角柱體的晶格結構。有著剛玉的硬度，和相對比鑽石更低廉的價錢，它成為了砂紙及研磨工具的好材料。
剛玉有玻璃光澤，硬度9。比重3.95-4.10。在高溫富鋁貧矽C的條件下形成，主要與岩漿作用、接觸變質及區域變質作用有關。
剛玉是鋁礬土為主要原料經礦業爐煉出的人造材料，可做磨料和耐火材料。純度較高的為白色叫白剛玉，含有少量雜質的為棕色叫棕剛玉。
化學成份
是AlO 。常含微量的雜質元素Cr、Ti、Fe、V等。這些雜質的存在方式為：
①以類質同象替代Al 。
②機械混入的氧化物。
晶體形態
形成於高溫富鋁、貧矽的條件下。在內生作用中，產於富鋁、貧矽的岩漿岩和偉晶岩中，與長石、尖晶石等共生。在變質作用中，產於片麻岩中者與矽卡岩、磁鐵礦、白雲母等共生；產於岩漿岩與石灰岩接觸帶中者與方解石、磁鐵礦、綠簾石等共生，是岩漿岩去矽作用的產物。屬於三方晶系，晶形常呈完好的六方柱狀或桶裝，柱面上常發育斜條紋或橫紋，底面上有時可見三角形裂開紋；集合體呈粒狀。
顏色
十分豐富，幾乎包括了可見光譜中的紅、橙、黃、綠、青、藍、紫的所有顏色。
純淨的剛玉是無色的，當含有不同的微量元素時而呈現不同顏色。
光澤及透明度
透明－不透明，拋光表面具亮玻璃光澤或亞金剛光澤。
折射率
1．762-1.770（+0.009，-0.005）。
雙摺率
0.008-0.010
多色性
均具有二色性，一般表現為不同深淺的顏色，紅寶石、藍色藍寶石二色性較強，其它顏色的藍寶石稍弱。
發光性
長短波紫外線下紅寶石均可發現紅色螢光，且長波下的強度高於短波下，日光也可激發其紅色螢光，但含Fe高者螢光較弱。藍寶石一般無螢光，但含Cr的斯里蘭卡和美國蒙大拿州藍寶石有時呈粉色螢光。而斯里蘭卡產的一些黃色藍寶石可具杏黃色或橙黃色螢光。
硬度
紅剛玉吊墜 剛玉的摩氏硬度為9，是迄今為止自然界中所發現的、硬度僅次於鑽石的第二號高硬度物質。
比重
多數寶石級樣品的比重變化於3.99-4.00之間。Cr、Fe等雜質元素含量影響著比重值的大小，含量越高，比重越大。
熔點
高達2000℃-2030℃。
成因
剛玉的成因主要由如下幾種：
（1）形成於地幔的高溫高壓條件，隨岩漿噴出地表。
剛玉 如泰國、澳大利亞、中國、美國等國家。
（2）形成於接觸變質作用
如緬甸、克什米爾、中國安徽等地。
世界上的紅藍寶石主要來自砂礦。是由各種原生紅寶石、藍寶石經風化作用富集而成，分布廣，易開採、分選。
品種
按顏色分：
a．紅寶石：
指紅色的剛玉寶石，粉紅色的剛玉屬於粉紅色藍寶石。
b．藍寶石：
除去紅色系列以外的所有顏色的剛玉寶石，包括粉紅色、無色、黃色、紅色，橙色、綠色、藍色、黑褐色、紫色等。定名時除了藍色剛玉直接定名為藍寶石外，其它各種顏色的剛玉需在藍寶石名稱前冠以顏色形容詞，如黃色藍寶石、綠色藍寶石。
特殊光學效應：
a．星光紅寶石、星光藍寶石：
紅、藍寶石可含豐富的金紅石包裹體，這些針狀體在垂直C軸的平面內呈60度角相交，加工成弧面形寶石後顯示六射星線。
偶爾出現的十二射星線圖案是由兩組六射星線交叉而成的，兩組星光互成30度角交叉。據報導引起兩組星光的包裹體一組是金紅石，另一組是赤鐵礦。
b． 變色藍寶石：
少數藍寶石具有變色效應，它們在日光下呈藍色、灰藍色，在白熾燈下呈暗紅色、褐紅色，變色效應一般不明顯，顏色也不太鮮艷 。
寶石賞析
出產國
中國
紅寶石：發現於雲南、安徽、青海、重慶石筍山等地。其中雲南紅寶石稍好。
藍寶石：發現於海南蓬萊鎮、山東濰坊地區、青海西部、江蘇六合等地。山東藍寶石以粒度大、晶體完整而著稱。最大達155克拉，但顏色過深、透明度較低。與藍寶石相比，黃色藍寶石大多透明度較好。
緬甸
緬甸紅寶石具有鮮艷的玫瑰紅色-紅色。其顏色的最高品級稱為"鴿血紅"，即紅色純正，且飽和度很高。日光下顯螢光效應，其各個刻面均呈鮮紅色，熠熠生輝。 常含豐富的細小金紅石針霧，形成星光。顏色分布不均勻。高質量的緬甸藍寶石具有非常純正的藍色（帶紫的內反射色），當然也有淺藍- 深藍的品種。
紅寶石以緬甸產量最佳。上佳10克拉以上紅寶石，緬甸一年只產幾顆;幾十克拉乃至上百克拉的紅寶石巨粒，幾十年甚至上百年才出1~2顆。優質大粒藍寶石價值僅次於同質紅寶石、祖母綠和鑽石。優質剛玉晶體粒徑大於5mm，重量0.3~0.6克拉即可達寶石級。重量超過2克拉，可視為珍品。著名的緬甸“鴿血紅寶石”，最大者為55克拉。
泰國
泰國紅寶石含Fe高，顏色較深，透明度較低，多呈暗紅色-棕紅色。日光下不具螢光效應，只是在光線直射的刻面較鮮艷，其他刻面則發黑。顏色比較均勻。缺失金紅石狀包裹體，所以沒星光紅寶石品種。 泰國藍寶石顏色較深、透明度較低，淺藍色的內反射色，常發育完好的六邊形色帶（同澳大利亞、中國一樣），但尖竹紋地區的紅寶石、藍寶石質量較佳。
斯里蘭卡
斯里蘭卡紅寶石以透明度高、顏色柔和而聞名於世。而且顆粒較大，其顏色多彩多姿，幾乎包括從淺紅-大紅各種過渡色。另外其色帶發育，金紅石針細、長而 且分布均勻。斯里蘭卡藍寶石同紅寶石一樣，具有很高的透明度，其顏色也很豐富，除藍色外，還有黃色，綠色等多種顏色，具翠藍色內反射色。
高棉拜林
剛玉坩堝 數年來拜林藍寶石在國際上十分走俏，為一種明亮、純正的藍色。
喀什米爾
發現於1881年，產量很少。喀什米爾地區的“矢車菊”藍寶石，一直被譽為藍寶石中的極品，它為一種朦朧的、略帶紫色調的濃重的藍色。給人以天鵝絨般的外觀。由於武裝衝突及惡劣的自然環境，當前市面上已見不到該品種
澳大利亞
可有多種顏色，主要是透明度較低的深藍色、黑藍色，顏色不均勻，六邊形色帶發育，其顏色深於泰國藍寶石。
加工中心
泰國是紅寶石、藍寶石加工和貿易的中心。
黑剛玉 泰國技師最感興趣的是那些美中不足的原料。經過熔燒其中的棉綹、裂紋會發生癒合，同時消除一些黑斑（即所謂"美人痣"）。因此，泰國流行"不燒不成寶"的說法。泰國人主要利用泰國、緬甸、斯里蘭卡、越南等國的原料進行加熱改色處理。依靠給寶石美容去掉"美人痣"取得了很大的經濟效益，但熔燒也需要相當高的技術、工藝和經驗。每年在曼谷舉辦的珠寶展銷會均以紅寶石、藍寶石為主。
著名珍品
聖·愛德華藍寶石
是英國皇家珠寶中歷史最悠久的寶石之一，曾屬聖·愛德華所有（十一世紀），他生前曾把這枚藍寶石鑲嵌在戒指上，如今這顆寶石被鑲嵌在王冠頂部的球體上方的十字架中心。
斯圖爾特藍寶石
也是一顆具有悠久歷史的藍寶石，重104克拉，曾鑲嵌在愛德華四世的王冠上， 現鑲嵌在英帝國王冠的背面。
叢林 （The Jungle）藍寶石
重958克拉，1929年發現於緬甸抹谷叢林中，現已被切磨成9塊。
印度之星（Star of India）
重563克拉，產於斯里蘭卡砂礦，為美麗的藍色，6條星線極為清晰，1901年由皮爾彭特·摩根（J.Pierpont Morgan）將此寶石捐贈給美國紐約自然歷史博物館。
藍寶石雕刻品
藏於美國華盛頓史密斯博物館的4位美國前任總統的雕刻頭像，其中林肯總統的頭像高4cm，重1318克拉，顏色為黑色，帶有深藍色斑點，是從一顆發現於澳大 利亞昆士蘭、重量2302克拉的藍寶石中雕刻而成的。
亞洲之星 （Star of Asia）
330克拉，藍色，產自緬甸，現存美國華盛頓史密斯博物館，屬世界著名珍寶。
Rosser Reeves 星光紅寶石
剛玉(黃色藍寶石) 重138.7ct，現藏於美國美國華盛頓史密森博物館，產於斯里蘭卡。
卡蘭之星星光紅寶石
重362ct，現藏於斯里蘭卡首都科倫坡國家博物館。
紅寶石拖鞋
由美國珠寶家溫斯頓親手設計，與真鞋尺寸一樣大，共用了1350ct的紅寶石4600顆和50ct鑽石，鑲嵌在有機玻璃的鞋座上，1996年5月在故宮博物院展出了複製品。
Logan 藍寶石
重423ct，產自斯里蘭卡，現藏於美國美國華盛頓史密森博物館。
拍賣品
刻面藍寶石
1998年嘉得秋季拍賣會，重10.46ct，未經任何熱處理，79.2萬元成交。
創國內單顆藍寶石最高拍賣價。
星光紅寶石
1999年佳士得拍賣會，266萬港元成交，產自緬甸。
紅寶石套鏈
1998年蘇富比瑞士日內瓦拍賣會，41.885萬美元成交（由法國著名珠寶商凡·克里夫·阿培爾制於1937年）。
項鍊
1998年蘇富比倫敦拍賣會，28.75萬英鎊。
星光藍寶石
1998年香港佳士得秋季拍賣會，574萬港元成交。重66.42ct。產自緬甸。
胸針
1972年尼克森夫人訪華時中國政府提供給的數件工藝品和首飾之一。由5顆紅寶石（15×11mm）、老坑玻璃種翡翠、103粒鑽石構成。
寶石文化
紅寶石
紅寶石"ruby"一詞源於拉丁語，意思是紅色。
①傳說戴紅寶石的人會健康長壽、聰明智慧、愛情美滿，而且，左手戴上紅寶石戒指或者左側戴一枚紅寶石胸飾，就會有一種逢凶化吉、變敵為友的魔力。
水晶與粉紅色剛玉 ② 昔日緬甸武士自願在身上割一小口，將一粒紅寶石嵌入，認為這樣就可達到刀槍不入的目的。③流行於13世紀的"紅寶石藥劑"極為昂貴，主要是用紅寶石治療膽汁過多和腸胃脹氣，現今看來令人難以置信。
寶石級的大顆粒紅寶石非常罕見，所以小說家們竭盡豐富的想像和奇異的幻想來描繪紅寶石。
馬可波羅曾於13世紀寫道：僧伽羅君主擁有一枚10cm長、一手指那么 厚的一顆紅寶石。中國皇帝忽必烈想拿一個城池來換之，竟被這位僧伽羅君主拒絕了，他說："即使把全世界的財富都放在我的腳下，我也不願同這顆紅寶石分手"。事實上，迄今為止沒有哪一位寶石專家見到過如此巨大的紅寶石，如果真有的話，也可能是紅色尖晶石或紅色碧璽，也許並非紅寶石。
古時在印度和緬甸，人們曾認為美麗的紅寶石本是一種特殊的白色石子，隨著時間的推移，它們會吸收日月之精華，最終點燃了蘊藏在內部的烈火，從而變成了紅彤彤的寶石，如果時間不夠，被人們提前挖出來，它們就不會具有鮮艷的顏色，而是呈暗淡的或微紅的顏色。
直到現代，人們仍然把紅寶石看作寶石中的珍品，把它當作七月生辰石，驕陽似火的七月，燦爛的陽光與紅寶石奪目的紅色光芒相互輝映，令人朝氣蓬勃，奮發向上。所以人們又把紅寶石比作熱烈的愛情，將其作為結婚40周年的紀念石。
藍寶石
藍寶石（Sapphire）一詞來自拉丁語，意思是"對土星的珍愛"。
剛玉(藍寶石) ①據說它能保護國王和君主免受傷害和妒忌，是最適用於做教士環冠的寶石。基督教徒常常把基督教的十誡刻在藍寶石上，作為鎮教之寶。②波斯人認為，大地是由一個巨大的藍寶石來支撐的，是藍寶石的反光將天穹映成為蔚藍色的。
③ 據傳說藍寶石可以除去眼中污物和異物，1391年倫敦聖保羅大教堂收到的禮物中有一顆藍寶石，捐贈人要求把這顆藍寶石陳列在StoErkinwald 神殿上，用來治療眼疾，並且公布治療效果。
很久以來，藍寶石被看作誠實和德高望重的象徵，是傳統的9月份生辰石。結婚45周年稱為藍寶石婚。清朝三品官的頂戴標誌亦為藍寶石。
星光紅、藍寶石
在被譽為"寶石之島"的斯里蘭卡流傳著關於星光寶石的故事：很久很久以前，有一個名叫班達的青年，他勇敢而仗義，為了百姓的安寧，在一次與魔王的搏鬥中， 他把自己變成了一隻巨大的飛箭，深深地刺入魔王地咽喉，兇惡的魔王在臨死之前拚命掙扎，以致把天撞碎了一角，使天上的許多星星紛紛墜落，其中一些沾染魔王的鮮血的星星便變成了星光紅寶石，沒有染血的星星則成了星光藍寶石。
典故
中世紀義大利詩人Francesco Petrarch還記述了一個有趣的傳說。法王John二世戴了一個避邪護身法寶－紅寶石戒指。但紅寶石並未使國王免遭失敗的厄運。他在1356年普瓦蒂埃（Poitiers）戰役中成了俘虜。幾年之後，法王John被帶到英國，人們將該紅寶石戒指還給了他，使他又看到了這枚美麗無比卻沒能保佑他的無價之寶。
許多世紀以來，印度人相信無色藍寶石是未發育成熟的。緬甸寶石礦工認為，顏色暗淡的紅寶石如果埋在地下，最終將變成鮮紅色，並認為紅寶石是剛玉族中發育最成熟的成員。斯里蘭卡礦工認為，有瑕疵的寶石是過熟的。1534-1570年旅居印度的Garcia da Drta認為，紅寶石的顏色隨著成熟度而加深。1582-1593年到過印度的Jan Huyghen Von Linschoten寫道：“原因是山石中的寶石最初都是白色的。隨著時間的推移，靠太陽的力量，逐漸完善成熟。成為紅寶石。如果在它達到成熟之前就挖出來，它就會是不同顏色的，就象我以前說過的，暗紅色和微紅色。”
藍寶石也有許多傳奇式的讚美傳說。據說他能保護國王和君主免受傷害和妒忌。它是最適用於教士環冠的寶石，傳統的做法把基督教的十誡刻在藍寶石上。
波斯人認為大地由一個巨大的藍寶石支撐，藍寶石的反光將天空映成藍色。
合成
焰熔法
1．原始晶形：
天然品具有桶狀、柱狀、板狀晶形，晶面橫紋發育，垂直於C軸的裂理髮育，因此斷口處呈階梯狀，部分樣品具堅硬的熔融殼。
而焰熔法合成品的原始晶形為梨形：
有時為冒充天然品人為進行破碎、滾圓，但其無裂理，因此也無階梯狀斷口，而是貝殼狀斷口。
2．顏色：
早期焰熔法合成品的顏色過於純正，過於艷麗，給人以不真實的感覺。但隨著生產工藝的不斷改進，這種感覺只能作為一種警示，而不是鑑別依據。
3．多色性：
天然品的台面取向一般是垂直C軸的，用二色鏡從台面觀察時，無法看到二色性或二色性不明顯。而焰熔法合成品的梨晶由於應力作用，常常沿C軸方向裂開，為了充分利用原材料，其台面取向是平行於C軸的，從台面觀察可看到明顯的二色性。所以，當二色性觀察出現異常時，應引起警覺。
4．發光性：
天然紅寶石和焰熔法合成紅寶石在紫外光源照射下均可發紅色螢光，但天然品的螢光效果弱於合成品。天然藍寶石在紫外光下常表現為惰性，而焰熔法合成藍寶石的發光性較活躍：無色品種在短波紫外光下可有淡藍色螢光；綠色品種在長波紫外光下可有橙色螢光；藍色品種在短波紫外光下可有淡藍- 白色或淡綠色螢光。
5．吸收光譜：
天然紅寶石和焰熔法合成紅寶石的可見光吸收光譜相同，只是天然品的吸收強度弱於合成品。天然藍寶石中的藍色、綠色、黃色品種的可見光光譜中可全部或部分顯示三條鐵的吸收線，其中450nm最強，而焰熔法合成藍 寶石則可能缺失這些吸收線或吸收線很弱而且模糊。
6．生長紋：
天然紅寶石、藍寶石中常發育圍繞C軸的平直生長條帶，不同方向的生長帶以一定的角度有規律的相交分布。
而焰熔法合成品中僅能見到彎曲弧形生長紋，它是焰熔法合成品的重要鑑別依據。
但隨著生產工藝的改進或再次加熱處理，生長紋的彎曲特徵越來越來難以觀察。
7．氣泡：
氣泡是焰熔法合成品的另一個重要的鑑定依據。氣泡雖然很小，但由於其折射率與紅寶石、藍寶石的折射率相差很大，所以有較明顯的輪廓，易於觀察。氣泡一般為球狀，既可零星分布，也可呈帶狀、雲霧狀瀰漫於整個樣品中。
8．合成星光品種：
其星線僅存於寶石的表層，星線完整、清晰，星線較細，另外。還可見到氣泡、彎曲生長紋。而天然星光品種的星線產生於樣品內部，星線可有缺失、不完整，星線較粗。
助熔劑法
1．晶體形態：
助熔劑法合成紅寶石的晶形主要呈板狀、粒狀，單晶中的底軸面及菱面體面十分發育，而缺失天然紅寶石的六方柱面、六方錐面。
2．內部特徵：
天然紅寶石中固態包裹體品種繁多，如硬水鋁石、磷灰石、金紅石、金雲母、鋯石等，這些細小的晶體形態各異、組合不同構成了不同的產地特徵。
而助熔劑法合成紅寶石中最主要的固態包裹體則是“助熔劑殘餘”，它們在反射光下呈現淺黃色、橙紅色，並具金屬光澤，絕大多數是不透明的，其形態有樹枝狀、柵欄狀、網狀、扭曲的雲狀、熔滴狀。
另外，在助熔劑法合成紅寶石中有時可見到從鉑坩堝上剝落的鉑片，鉑片呈三角形、六邊形或不規則多邊形狀，它們均不透明，在反射光下有銀白色的金屬光澤，鉑片的出現可作為合成紅寶石的依據。
水熱法
水熱法合成技術是一種更接近天然寶石生長環境的新技術，因此，合成品與天然品極為相似，其鑑別依據主要是以下兩個方面：
1．晶體特徵：
水熱法合成品多為板狀晶體，與天然品有較大區別。
2．內部特徵：
a. 典型的內部特徵是含有種晶片，種晶片與其兩側的紅寶石有著明顯的界限，種晶片的兩側可有一些發育不規則的晶芽和霧狀包體。
b. 普遍具有明顯的生長紋，生長紋往往深淺不一，形態呈鋸齒狀、波紋狀。
c.釘狀包裹體：常含有一種特徵的"釘狀"流體包裹體。
d. 金屬包裹體：可能含有合金包裹體，呈三角形、四邊形等多邊形的形狀，不透明，反射光下具金屬光澤。
套用
一般用途
由於剛玉具有優良的高溫性質及機械強度等性能，因而被廣泛套用到了冶金、機械、化工、電子、航空和國防等眾多工業領域。其主要用途如下所述。
1、由於有耐高溫、耐腐蝕、高強度等性能，故用做澆鋼滑動水口，冶煉稀貴金屬、特種合金、高純金屬、玻璃拉絲、製作雷射玻璃的坩堝及器皿；各種高溫爐窯，如耐火材料、陶瓷、煉鐵高爐的內襯（牆和管）；理化器皿、火花塞、耐熱抗氧化塗層。SiO小於0.5%的低矽燒結剛玉磚是炭黑、硼化工、化肥、合成氨反應爐和汽化爐的專用爐襯。
2、由於有硬度大、耐磨性好、強度高的特點，在化工系統中，用作各種反應器皿和管道，化工泵的部件；作機械零部件、各種模具，如拔絲模、擠鉛筆芯模嘴等；作刀具、磨具磨料、防彈材料、人體關節、密封磨環等。
3、由於有高溫絕緣性，故被用作熱電偶的套絲管和保護管，原子反應堆中用得絕緣性依舊優良，加之損耗不大，介電常數也不大，在電子工業中被廣泛用於固體集成電爐基板管座、外殼、瓷架、微薄視窗、飛彈雷達天線保護罩等。
4、AlO屬離子型晶體，結構很穩定。在高頻、高壓和較高的溫度下使用，其絕緣性依舊優良，加之損耗不大，介電常數也不大，在電子工業中被廣泛用於固體擠成電路基板管座、外殼、瓷架、微玻視窗、飛彈雷達天線保護罩等。
5、剛玉製品氣密性好，即使在高溫下也嚴密不透氣，因此在電真空中得到廣泛套用，如用剛玉製作各種大型電子管殼、固體微電路中的雙列直插式封裝外殼。
6、剛玉保溫材料，如剛玉輕質磚、剛玉空心球和纖維製品，廣泛套用與各種高溫爐窯的爐牆及爐頂，既耐高溫又保溫。
7、透明剛玉製品可製作燈管、微波整流罩。另外，Na-b-AlO製品是製造鈉硫電池的電解質材料。
特徵用途
剛玉作為磨料的一種，在磨料磨具中被廣泛套用，其中剛玉的種類也有很多，不同種類的剛玉的使用用途也是不一樣的，本欄目將向你介紹剛玉的種類特徵和具體使用用途。
1.黑剛玉
屬於棕剛玉的派生品種，外觀呈黑色。硬度較低但韌性好。
多用於自由研磨，如製品電鍍前的打磨或粗磨，也用於製作塗附磨具，樹脂切割片，拋光塊等。
2.燒結剛玉
用礬土或鋁氧粉的細料燒結而成，特點是韌性好，可製成各種特殊形狀和尺寸的磨粒。
主要用於重負荷磨鋼錠砂輪，適用於荒磨不鏽鋼鋼錠等。
3.鋯剛玉
其特點是硬度略低，但韌性值大，強度較高，通常晶體尺寸較細，耐磨性能好。
國外鋯剛玉磨料主要用於重負荷磨削，適合於磨耐熱合金鋼，鈦合金和奧氏體不鏽鋼等。
4.鉻剛玉
為白剛玉的派生品種，外觀呈玫瑰色，硬度與白剛玉相近，韌性略高於白剛玉且強度高，磨削性能好，磨削精度高。用這種磨料製成的磨具其形狀保持性好。
套用範圍與白剛玉相似，尤其適於各種刀具，量具，儀表零件的精磨和成型磨，通常鉻剛玉較白剛玉具有更好的磨削性能。
5.微晶剛玉
屬於棕剛玉的派生品種，外觀色澤和化學成分均與棕剛玉相似，特點是晶體尺寸小（50—280μm），磨粒韌性好，強度大且自銳性好。
適合磨不鏽鋼，碳素鋼，球磨鑄鐵等，磨削方式上適於成型磨，切入磨，精磨和重負荷磨削。
6.單晶剛玉
單晶剛玉磨料的顆粒是由單一晶體組成，並具有良好的多棱切削刃，較高的硬度和韌性，磨削能力強，磨削髮熱量少，缺點是生產成本較高，生產中有廢氣，廢水產生，產量較低。
可用於磨削較硬且韌性好的難磨金屬材料，如不鏽鋼，高釩高速鋼，耐熱合金鋼及易變形，易燒傷的工件，考慮到單晶剛玉磨料受生產條件的限制，一般只推薦用於耐熱合金和難磨金屬材料的磨削。
7.白剛玉
白剛玉的硬度略高於棕剛玉，但韌性稍差磨削時易切入工件，自銳性較好，發熱量小，磨削能力強，效率高，價格高於棕剛玉。
適合於磨硬度較高的鋼材，如高速鋼，高碳鋼，淬火鋼，合金鋼等。
8.棕剛玉
棕剛玉外觀為棕褐色，含量在94.5%--97%。具有硬度高，韌性大，顆粒鋒銳，價格比較低廉的特點，適合於磨加工抗張強度高的金屬，在缺少其他磨料的情況下，一般可由它來代替。
廣泛用於普通鋼材的粗磨，如：碳素鋼，一般合金鋼，可煅鑄鐵，硬青銅等。棕剛玉的二級品磨料常用作磨米砂輪，樹脂切割砂輪。砂瓦，砂布，砂紙等。
質量評價
顏色
顏色是評價彩色寶石最重要的指標。要求顏色鮮艷、純正、均勻。
紅寶石顏色以鴿血紅或純紅色為最佳，其次為紅色、粉紅色、紫紅色。
藍寶石以矢車菊藍色（略帶紫色的藍色）或純藍色為最佳，藍寶石中經常帶黃色或綠色副色調，影響了藍色的純度，降低了藍寶石的質量。
紅寶石、藍寶石，特別是藍寶石中經常可見到平直色帶，使其顏色不夠均勻，有些肉眼即可見到，大大影響了其價值。
純淨度
對於彩色寶石如紅寶石、藍寶石來說，瑕疵分級不如無色寶石那么重要和嚴格，但瑕疵會影響寶石的透明度和顏色，所以瑕疵越小、越少、顏色與主體反差越小、所在位置越不明顯越好。
一般來講，天然藍寶石比天然紅寶石純淨度要高。換句話說，天然藍寶石比較容易找到無瑕的，即使在40倍顯微鏡下也難找到包裹體。但對紅寶石來講情況就不同了，天然紅寶石極少有無瑕的，或多或少都含有包裹體，即所謂“十紅九裂”。
定向
應將台面嚴格垂直C軸，這樣做的目的：
一是可以得到最純正的顏色，避免因二色性而導致的偏色
二是使星光品種的星光居中。
類型
最受歡迎的刻面形態是橢圓形，可以很好地體現寶石的透明度和亮度。而切磨成弧面形時，可以使紅寶石、藍寶石的顏色顯得濃重一點、滋潤一些。
比例
紅剛玉平底水滴套裝 當寶石的切磨比例適當時，進入寶石內部的光線絕大多數可以發生全內反射，給人以明亮的感覺，即寶石特別有"精神"、有"生氣"、有"靈氣"。
粒度
在天然產出的剛玉寶石中，紅寶石的個體通常比藍寶石小，大於5克拉的紅寶石十分罕見，而幾克拉重的藍寶石較為常見。
緬甸曾出產迄今世界上最大的特大紅寶石，重3450ct（合0.69kg），而該國所產最佳品種“鴿血紅”紅寶石，最大的僅有55ct。世界最大的星光紅寶石是印度的拉賈拉那星光紅寶石，重2457ct。
斯里蘭卡砂礦中發現的藍寶石為世界之最，重達19kg。1948年發現於澳大利亞昆士蘭的“昆士蘭黑星藍寶石”重733ct，是迄今世界上最大的星光藍寶石。
商業上計算紅寶石、藍寶石的價值是以克拉為單位的，小於0.5ct的便宜很多；大於1ct的就會貴得多；而大於3ct的將以幾何級數上升。
紅寶石重量若超過10ct，而且質量又很好的話，價值可超過鑽石，達到幾百萬美元。1992年緬甸的拍賣會上，一顆8ct重的紅寶石拍賣了三十多萬美元，這顆紅寶石的質量並不是十分完善，只是這樣的粒度很難得。所以，在評價紅寶石、藍寶石時，粒度的大小是很重要的因素。
鑑別處理
染色處理
將色淺、裂隙發育的剛玉放進有色染料溶液中浸泡、加溫，使其染上顏色。
鑑別：
1．放大檢查時可發現染料在裂隙中集中。
2．雖然外表濃艷，卻沒有明顯的多色性。這是因為染料並未進入寶石的晶格。
3．染料可能引起異常的螢光，如可有橙黃-橙紅色螢光。
4．紅外光譜中出現染料的吸收峰。
充填處理
將油、膠、玻璃等物質充填於紅寶石的裂隙或空洞中，以掩蓋這些瑕疵。
鑑別：
1．注油處理的紅寶石放大檢查時可以發現裂隙內有五顏六色的干涉色，當部分油揮發後可留下斑痕及渣狀沉澱物。熱針觸之可有油珠析出。
2．注膠處理的紅寶石裂隙內膠的光澤明顯低於紅寶石主體的光澤，裂隙較大 時。針尖可將其內的膠划動。紅外光譜中出現膠的吸收峰。
3．玻璃充填的紅寶石往往裂隙十分發育，裂隙內玻璃的光澤明顯低於紅寶石主體的光澤，大的裂隙處所充填的玻璃平面往往凹陷。有時可見到未逸出得氣泡。
熱處理
這種方法歷史悠久，其結果穩定、持久而被人們普遍接受。主要套用於：
1．削減藍色：
在高溫氧化氣氛中加熱帶藍色調的紅寶石或深色藍寶石，將發生Fe 向Fe 的轉變，使樣品中Fe /Ti 致色離子對數量減少，從而去除多餘的藍色。這種方法還可將淺黃色、黃綠色的樣品變成橘黃色或金黃色。
2．加深或誘發藍色：
在高溫還原氣氛中加熱色淺的藍寶石，使寶石中原有的Fe 轉變為Fe ，增加了Fe /Ti 致色離子對的數量，使樣品由淺變深。
3．去除絲狀包裹體：
在空氣中將紅寶石或藍寶石加熱至1600-1800℃，使原來以絲狀、針狀包裹體形式存在的金紅石（TiO）熔融，然後迅速冷卻，使鈦進入晶格與AlO形成固熔體，從而達到提高淨度的目的。
4．產生星光：
在空氣中加熱樣品，然後緩慢冷卻，使樣品內以固熔體形式存在的鈦出熔，形成金紅石針狀包裹體，從而產生星光。
5．癒合裂隙：
將發育大量裂隙的紅寶石置於硼酸鈉中加熱，由於硼酸鈉可以降低紅寶石的熔點，使其裂隙癒合。
熱處理的鑑別：
1．顏色出現不均勻的擴散暈或色塊。
2．內部所含的低熔點包裹體（如長石、方解石、磷灰石等）發生部分熔融，使原來柱狀晶體邊緣變得圓滑。
一些絲狀、針狀包裹體（如金紅石）變成斷續的絲狀、點狀。
3．樣品內部的原生流體包裹體在高溫作用下發生脹裂，流體浸入新脹裂的裂隙中。
4．已切磨好的樣品表面會發生局部熔融，產生一些凹凸不平的麻坑。為了消除麻坑而進行的第二次拋光時，常出現雙腰棱、多面腰棱現象。
5.經熱處理產生的黃色和藍色藍寶石缺失450nm吸收帶。
表面擴散處理
高溫下使致色離子進入淺色或無色樣品的表面晶格中，形成一薄的有色擴散層。其厚度一般為0.004-0.4mm。用Cr做致色劑時可產生紅色擴散層；用Fe、Ti做致色劑時可產生藍色擴散層；用Cr、Ni做致色劑可產生橙黃色擴散層。
鑑別：
1．當樣品浸在二碘甲烷中觀察時，可見到顏色多集中於腰圍、刻面棱及開放性裂隙中。
2．在短波紫外光下表面擴散處理的藍寶石可見到白堊狀藍色或綠色螢光，而表面擴散處理的紅寶石可見到斑塊狀藍白色磷光。
3．表面擴散處理的紅寶石具有異常的折射率，折射率可達1.80。
4．表面擴散處理的樣品二色性模糊，紅色品種有時表現為異常的黃色-棕黃色二色性。
5．表面擴散處理所產生的星光品種，其星線均勻，頗似合成星光品種， 但顯微鏡下觀察可發現"星光"僅局限於樣品的表面。而且，沒有天然星光品種中的三組定向排列的金紅石細針，僅見表面由一層極薄的絮狀物，它們由細小的白點聚集而成。
常見礦物（二）
| 硫化物及其類似化合物的礦物種數有350種左右，只占地殼總重量的0.15﹪。雖然它們的分布量是如此有限，但它們卻可以富集成具有工業意義的有色金屬和稀有分散元素礦床。 |
