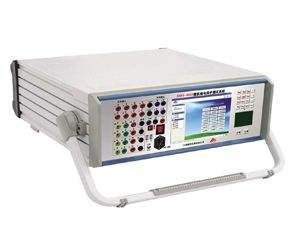

微機繼保儀 Microcomputer relay protectioninstrument別名
微機繼保儀:微機繼電保護測試儀、微機繼保儀、繼電保護測試儀、三相繼電保護測試儀、繼保測試儀、三相繼保測試儀、三相繼電保護校驗儀、繼保校驗儀、三相繼保校驗儀、繼保儀!發展歷史
微機繼保護儀是近十年來發展起來的一個新型智慧型化測試儀器，以前的繼電保護試驗工具主要是用調壓器和移相器組合而成，體積笨重，精度不高，已不能滿足現代微機繼電保護的校驗工作。隨著科學技術的不斷發展，微機繼電保護測試儀已廣泛運用於線路保護，主變差動保護，勵磁控制等各個領域，變電站綜合自動化已成為主流。所以，微機繼保儀必將成為現代繼電保護工作人員的必不可少的試驗工具。現代微機繼保儀可分為兩種形式，一種是採用傳統的OCL功放，體積大，重量在25Kg左右，比較笨重，功放管工作在放大區，時間長了容易損壞，且動態範圍窄，精度不高。另一種是採用開關電源，功放採用數字功放，體積小，重量輕，效率高，是繼電保護測試儀的發展方向。性能指標
1、10個通道同時輸出，即同時輸出不同頻率、相位的三路電壓及三路電流、一路3U0，電壓0-120V，電流0-40A/三相。2、微機繼電保護測試儀採用8.4寸TFT（800*600）真彩液晶顯示屏，可依據現場採光環境設定界面顏色，提供直觀圖象顯示，便於觀測。
3、下位機採用精簡穩定的Windows ce嵌入式作業系統，Windows界面操作風格，應用程式簡小，運行速度快，系統穩定，界面風格友好快捷。
4.微機繼電保護測試儀率先在業界採用快捷鍵方式操作實驗，全一體化設計，主機內置滑鼠，鍵盤，也可外接滑鼠跟鍵盤，更加方便用戶的使用習慣．
5、採用最新美國TI公司的DSP及大規模可程式器件FPGA，1448點波形模擬，使測試儀具備更佳瞬態回響，及更良好的幅頻特性，並是國內獨家使用16位串口DA，進一步提高輸出精度
6、可對各類型電壓、電流、頻率、功率、阻抗、諧波、差動，同期微機繼電保護測試儀的繼電器等分別以手動或自動方式進行測試，可以模擬各種故障類型進行距離、零序保護裝置定值校驗及保護裝置的整組實驗，可測試高壓線路保護（單、雙端測試）、自動重合閘、中間繼電器、同步繼電器、過激磁保護、反時限正負序過流保護、定時限正負序過流保護、復壓閉鎖過流保護、頻率及低周減載保護、逆功率保護、失步保護、定予接地保護、負序零序及相間功率保護、故障回放。具備GPS觸發功能。
儀器用途
1．二次調度中所有單個元件的測試(電流、電壓、時間、差動、平衡、負序、距 離、功率方向、反時限、頻率、同期、重合閘等繼電器)。2．整組傳動，能摸擬各種簡單或複雜的瞬時性，永久性，轉換性故障，可在基 波上疊加暫態直流分量。
3．能隨意疊加各次諧波，疊加初始角及含量線上可控。
4. 可分相輸出不同頻率交流量、交直流兩用。
5. 專用低周單元,可方便測試微機低周低壓減載保護。
6．各種保護時間特性的自動掃描。功率及阻抗保護特性曲線的掃描。
7．微機主變保護差動比例及諧波制動特性的自動測試。
8．整組距離、零序、過流保護自動測試。
9．用戶可程式測試單元，以滿足特殊試驗用途，例備自投裝置的測試。
10．電機失磁失步、反激磁、逆功率及同期等各種保護的測試。
引用標準
中華人民共和國電力行業標準DL/T 624-1997《繼電保護微機型試驗裝置技術條件》。儀器技術參數
主要技術參數：| 項 目 | 技術參數 | |
| 電壓源 | 最大輸出電壓 | 6×125V |
| 最大輸出功率 | 6×80VA | |
| 解析度 | 1mV | |
| 精度 | ≤0.2(5V-110V),≤0.5(<5V或>110V) | |
| 諧波失真 | ≤0.1% | |
| 其它 | 各相輸出幅值、頻率、相位獨立可調，並可以作為直流電壓輸出，短路自動保護。 | |
| 電流源 | 最大輸出電流 | 6×30A或1×180A |
| 最大輸出功率 | 6×350VA或1×1600VA | |
| 解析度 | 1mA | |
| 精度 | ≤0.2(1A-30A),≤0.5(0.2A-1A) | |
| 諧波失真 | ≤0.1% | |
| 其它 | 各相輸出幅值、頻率、相位獨立可調，並可以作為直流電流輸出，過載自動保護。 | |
| 相位 | 範圍 | -360°——+360° |
| 精度 | 0.1° | |
| 頻率 | 範圍 | 0-1000Hz |
| 解析度 | 50μHz | |
| 漂移 | 5ppm | |
| 開關量輸入 | 輸入連線埠數量 | 8對 |
| 回響時間 | 100μs | |
| 計時範圍 | 1ms-999,999.999s | |
| 輸入方式 | 空接點（ON<5KΩ,OFF>10KΩ）或帶電位， 耐壓250VDC | |
| 其它 | 防抖動時間可設定 | |
| 開關量輸出 | 輸出連線埠數量 | 4對 |
| 輸出方式 | 空接點，耐壓250VDC，容量250VA | |
| GPS觸發器 | 脈衝精度 | 誤差<1uS |
| 同步性 | <100uS | |
| 觸發模式 | 內置GPS觸發器或外接觸發器 | |
| 尺寸 | 440mm×180mm×330mm（寬×高×深） | |
| 重量 | 16Kg | |
| 供電電源 | 單相220VAC(±15%)，頻率50/60Hz，功率2.5KW/15A |
相電流輸出（有效值）： 0--30A/相，精度0.2%
三相併聯輸出(有效值)： 0--90A/三相同相位並聯輸出
相電流長時間允許工作值(有效值)： 10A
每相最大輸出功率 ：420VA
三相併聯電流最大輸出功率 ：900VA
三並電流最大輸出允許工作時間 ：10s
頻率範圍： 0--1000Hz 精度：0.001Hz
諧波次數： 2--20次 相位：0--360° 精度：0.1°
2、直流電流源:
電流輸出： 0--±30A/相 ：精度 0.2%
3、交流電壓源:
相電壓輸出（有效值）： 0--125V/相 精度：0.2%
線電壓輸出（有效值）： 0--250V
相電壓/線電壓輸出功率 ： 75VA/100VA
頻率範圍： 0--1000Hz 精度：0.001Hz
諧波次數： 2--20次 相位：0--360° 精度：0.1°
工作原理：
微機繼保儀分為主迴路和輔迴路兩個迴路，主迴路採用大旋鈕調節，輔迴路採用小旋鈕調節，主迴路通過面板上“輸出選擇”按鍵開關控制其輸出的各種量，並且每切換一種輸出的同時，儀器上的數字電壓/電流表可自動監視其輸出值。輔迴路通過輸出開關控制直接調節輸出，測量可外附萬用表測量。 繼電保護測試儀器主迴路原理 輸入的AC220V電源經保險通過輸出控制繼電器K1進入雙碳刷調壓器T1輸入端，通過T1大旋鈕調節的電量進入隔離變壓器T2（兼職升流器），升流器分三個抽頭輸出，一個抽頭為AC0-250V輸出，額定電流為3A；該抽頭輸出電壓經整流濾波後可輸出0-350V直流電壓；第二個抽為15V（10A），該抽頭一路經感測器通過繼電器控制輸出0-10A交流電流，一路經電阻輸出0-500mA交流電流，一路經繼電器轉換可輸出0-10A或0-500mA直流電流；第二個抽頭為10V（100A）大電流端，該抽頭穿過感測器一次側直接輸出100A電流，該迴路帶負載能力較強，但輸出稍有過載，不能長時間處於大電流狀態下。熱繼電器校驗儀 繼電保護測試儀器輔迴路 繼電保護測試儀器輔迴路與主迴路一樣，AC220V電源經保險進入雙碳刷調壓器T1小旋鈕調節的電壓量，通過隔離變壓器T4可直接調節輸出0-20V或0-250V交流電壓或0-350V直流電壓，此迴路額定電流為1A。按下輔迴路“輸出控制”開關，調節小旋鈕即可輸出。 測量迴路 由大旋鈕調節的主迴路輸出量交流“0-250V”、“0-500mA”、“0-10A”、“0-100A”，直流“0-350V”、“0-500mA”、“0-10A”通過設備內線路板上繼電器轉換，每切換一個檔，便函可監視所對應的輸出量。其中“0-500mA”檔包括在“0-10A”檔中。使用時，在“0-10A”兩下即是“0-500mA”監視。 時間測量 設備內置6位數顯秒表，電秒表可內部啟動，也可外部啟動。內部啟動時，按下“輸出控制”開關，即可啟動秒表，通過接點短接設備面板上停表端子即可停止秒表。秒表單獨設有電源開關，不用時可將秒表關掉。 聲光提示 電路設備內置聲光提示電路，在被測斷電器接點動作時，可將接點接入試驗箱聲光提示插孔，試驗箱內發出報警聲或發光，提示斷電器接點動作情況。試驗注意事項
1. 測試儀裝置內置了工控機和Windows作業系統，請勿過於頻繁地開關主機電源。2. 裝置面板或背板裝有USB插口，允許熱撥插USB口設備（如隨身碟等），但注意撥插時一定要在數據傳輸結束後進行。
3. 裝置配有專用自還原CF卡，避免因為非法關機，刪除或修改硬碟上的檔案和桌面上的圖示等導致的作業系統損壞。如確需在本機記憶體放數據，請將數據存在D糟。使用USB盤拷貝數據時請一定保證隨身碟乾淨無病毒，也請不要利用隨身碟在本系統中安裝其它軟體程式。
4. 外接鍵盤或滑鼠時，請勿插錯連線埠，否則Windows作業系統不能正常啟動。
5. 請勿在輸出狀態直接關閉電源，以免因關閉時輸出錯誤以致保護誤動作。
6. 開入量兼容空接點和電位（0～250VDC），使用帶電接點時，接點電位高端（正極）應接入公共端子COM端。
7. 使用本儀器時，請勿堵住或封閉機身的通風口，一般將儀器站 立放置或打開支撐腳稍傾斜放置。
8. 禁止將外部的交直流電源引入到測試儀的電壓、電流輸出插 孔。否則，測試儀將被損壞。
9. 如果現場干擾較強或安全要求較高，試驗之前，請將電源線（3芯）的接地端可靠接地或裝置接地孔接地。
10. 如果在使用過程中出現界面數據出錯或設備無法連線等問題， 可以這樣解決：向下觸按復位按鈕鍵，使DSP復位；或退出運行程式回到主選單，重新運行程式，則界面所有數據均恢復至默認值。
