產品優勢
武漢中試高測電氣有限公司國家電網推薦品牌，單機獨立運行,旋轉滑鼠操作，對各種繼電器（如電流、電壓、反時限、功率方向、阻抗、差動、低周、同期、頻率、直流、中間、時間等）及微機保護進行檢定，並可模擬各種複雜的瞬時性、永久性、轉換性故障進行整組試驗。

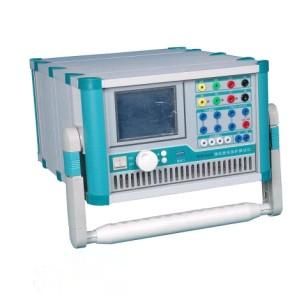

ZS702微機繼電保護測試儀產品簡介
ZS-702微機繼電保護測試系統(3相單片機型)是在參照電力部頒發的《微機型繼電保護試驗裝置技術條件(討論稿)》的基礎上，廣泛聽取用戶意見，總結目前國內同類產品優缺點，充分使用現代先進的微電子技術和器件實現的一種新型小型化微機繼電保護測試儀。它採用單機獨立運行，亦可聯接筆記本電腦運行的先進結構。主機內置新一代高速數位訊號處理器微機、真16位DAC模組、新型模組式高保真大功率功放，自帶大螢幕液晶顯示器以及靈活方便的旋轉滑鼠控制器。單機獨立操作即已具有很強的功能，可進行大多數試驗，聯接電腦運行則具有更強大的操作功能。體積小、精度高。既具有大型測試儀優越的性能、先進的功能，又具有小型測試儀小巧靈活、操作簡便、可靠性高等優點，性能價格比高。是繼保工作者得心應手的好工具。產品別名
微機繼電保護測試儀、微機繼保儀、繼電保護測試儀、三相繼電保護測試儀、繼保測試儀、三相繼保測試儀、三相繼電保護校驗儀、繼保校驗儀、三相繼保校驗儀、繼保儀、微機繼電保護測試系統(3相單片機型)產品特點
1、本裝置採用高速、高性能數字控制處理器作為控制微機，軟體上套用雙精度算法產生各相任意的高精度波形2、採用高速高位D/A轉換器，保證了全範圍內電流、電壓的精度和線性
3、功放電路採用進口大功率高保真模組式功率器件作功率輸出級，結合精心、合理設計的散熱結構，具有足夠大的功率冗餘和熱容量
4、開關量輸入電路可兼容空接點和0～250V電位接點
5、裝置採用320×240點陣高解析度蘭色背光液晶顯示屏作顯示器
6、裝置在機箱底板上裝設有一路專用可調直流電源輸出，分110V及220V兩檔，可作為現場試驗輔助電源
產品參數
1、交流電流輸出輸出精度0.5級
相電流輸出（有效值）0～40A
三並電流輸出（有效值）0～120A
相電流長時間允許工作值（有效值）10A
相電流最大輸出功率420VA
三並電流最大輸出時最大輸出功率900VA
三並電流最大輸出時允許工作時間10s
頻率範圍（基波）20～1000Hz
諧波次數1～20次
2、直流電流輸出
輸出精度0.5級
電流輸出0～±10A/每相，0～±30A/三並
最大輸出負載電壓20V
3、交流電壓輸出
輸出精度581：0.5級
相電壓輸出（有效值）0～120V
線電壓輸出（有效值）0～240V
相電壓/線電壓輸出功率80VA/100VA
頻率範圍（基波）20～1000Hz
諧波次數1～20次
4、直流電壓輸出
輸出精度0.5級
相電壓輸出幅值0～±160V
線電壓輸出幅值0～±320V
相電壓/線電壓輸出功率70VA/140VA
5、開關量及時間測量
ZS702 備註
開關量輸入 7路 空接點：1～20mA，24V
電位接點接入：“0”：0～+6V；“1”：+11V～+250V
開關量輸出 2對 DC：220V／0.2A；AC：220V／0.5A
時間測量 測量範圍0.1ms～9999s測量精度0.1mS
體積重量
ZS702
外形尺寸 400×300×180mm³
單機重量 22kg
供電電源 AC220V±10%，50／60Hz
環境溫度 -10℃～+50℃
