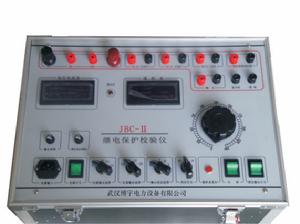

繼電保護測試系統繼電保護測試系統，英文名稱：Relay Test System。
【主要用途】
該儀器可完成現場大多數試驗檢定工作，可對各種繼電器（如電流、電壓、反時限、功率方向、阻抗、差動、低周、同期、頻率、直流、中間、時間等）及微機保護進行檢定，並可模擬單相至三相的瞬時性、永久性、轉換性故障進行整組試驗
【主要特點】
主機採用高速高性能數位訊號處理器 運算速度快，傳輸頻頻寬，對基波可產生每周波360點的高密度擬合正弦波。這是目前同類輸出方式中的最高水平。波形的保真度高，失真小，特別是在諧波輸出時，即使對 6 次諧波、300Hz也可以達到每周波60點D/A的高密度。
【技術參數】
★ 電流輸出：
交流相電流輸出（有效值）：0-40A / 每相
交流相電流最大輸出功率：400VA
交流頻率範圍（基波）:20-500Hz
交流諧波次數：1-9 次
直流相電流輸出：0-±10A / 每相
★ 電壓輸出：
交流相電壓輸出（有效值）：0-100V
交流相電壓 / 線電壓輸出功率：80VA / 100VA
交流頻率範圍（基波）：20-500Hz
交流諧波次數：1-9次
直流相電壓輸出幅值：0-±140V
★ 開關量輸入：
空接點:1-20mA，24V
電位接點輸入：“0”：0 - +6V； “1”：+11v - +250V
★ 開關量輸出空接點接點 DC：220V／0.2A；AC：220V／0.5A
★ 時間測量：0.1ms - 9999s
★ 電源電壓：AC 220V±10%，50／60Hz
★ 環境溫度：-10℃ - +50℃
★ 體積： 400×300×180mm3；
★ 重量： 20kg
1、智慧型型主機，主機採用高速高性能數位訊號處理器 運算速度快，傳輸頻頻寬，對基波可產生每周波360點的高密度擬合正弦波。這是目前同類輸出方式中的最高水平。波形的保真度高，失真小，特別是在諧波輸出時，即使對 6 次諧波、300Hz也可以達到每周波60點D/A的高密度。
2、單機獨立運行 裝置由方便靈活的旋轉滑鼠通過大螢幕液晶顯示屏進行操作，全套中文顯示。可完成現場大多數試驗檢定工作。
3、連線電腦運行 通過 Windows98 平台上的全套中文操作界面，可進行各種大型複雜及自動化程度更高的校驗工作，可方便地測試及掃描各種保護定值，可實時存貯測試數據，顯示矢量圖，繪製故障波形，在線上列印報表等。
4、16位DAC晶片16位高解析度確保擬合波形精度高，線性度好。
5、大螢幕LCD顯示屏 本機採用320×240點陣大螢幕高解析度圖形液晶顯示屏，單機全部操作過程均在顯示屏上設定，操作界面和試驗結果均漢化顯示，顯示直觀清晰。
6、“傻瓜式”操作 採用先進的控制器“旋轉滑鼠”，大大簡化了操作部分的結構，操作簡便、快捷，容易掌握。
7、新型高保真功放，電流、電壓直接輸出 3相電流、3相電壓及3U0共7路電量輸出，輸出級均採用新型大功率模組式高保真直流型功放部件，可直接輸出交流電壓、交流電流、直流電壓、直流電流，並可變角度、變頻率，可疊加 0-9 次諧波。輸出功率大，每相電壓可輸出高達AC100V/50VA，電流三並輸出高達AC90A/1000VA並可保持30秒。精度好，可靠性高。
8、能真實模擬電力系統各種類型的瞬時性、永久性及轉換型轉換性故障進行整組試驗。可任意控制故障角，可作故障回放試驗，可對各種繼電器及微機保護進行檢定。
9、自我保護 採用合理設計的散熱結構，並具有可靠完善的多種保護，如電源軟啟動、熱保護、輸出限時、電壓電流限幅，電壓短路閉鎖、電流開路指示、故障自診斷等。
10、接點豐富 具有7個接點輸入和2個空接點輸出。輸入點為空接點?-250V電位接點兼容方式，可自動識別。對電位接點，具有接反提示功能。
11、主機一體化單機箱結構 只用交流220V電源，開機即可工作。體積小，重量輕，易攜帶，流動試驗方便。(注:801,802系
702A型繼電保護測試系統

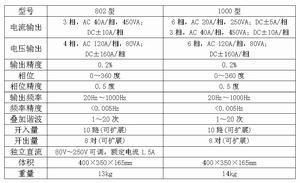

802型，1000型
