主要技術參數Y38-1
最大模數鋼材(mm)6
鑄鐵(mm)8
圓柱滾直齒輪最大外徑有外支架(mm)450
無外支架(mm)800
滾圓柱斜齒輪最大外徑當螺旋角為30°時(mm)500
當螺旋角為60°時(mm)190
滾刀的最大垂直行程長度(mm)275
滾刀最大直徑(mm)120
滾刀心軸至齒輪胚軸間的距離最大(mm)500
最小(mm)不卸刀架滑板護罩及銷釘55
卸刀架滑板護罩及銷釘30
由台面至滾刀心軸軸線的最小距離(mm)195
滾刀可換心軸直徑(mm)222732
滾刀軸向移動行程長度(mm)30
後立柱活動支架行程長度(mm)200
工作檯孔直徑(mm)80
工作檯心軸直徑(mm)35
分度蝸輪節圓直徑(mm)546
分度蝸桿節圓直徑(mm)68
滾刀主軸轉速級數47.5
範圍(轉/分)192
工件每轉滾刀垂直進給量(毫米/轉)0.25-3
主電動機功率(kw)3
主電動機轉速(轉/分)1420
工具機重量（帶附屬檔案）(kg)約3300
工具機外形尺寸（長×寬×高）(mm)2290×1100×1910

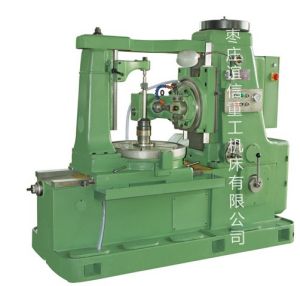

Y38-1滾齒機
中文名稱：滾齒機 英文名稱：gear hobbing machine 定義：主要用滾刀按展成法加工圓柱齒輪、蝸輪、鏈輪等齒面的齒輪加工工具機。 套用學科：機械工程（一級學科）；切削加工工藝與設備（二級學科）；金屬切削工具機-各種金屬切削工具機（三級學科）
