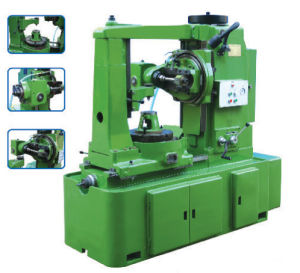

Y3150滾齒機

科技名詞定義

中文名稱：滾齒機英文名稱：gear hobbing machine 定義：主要用滾刀按展成法加工圓柱齒輪、蝸輪、鏈輪等齒面的齒輪加工工具機。套用學科：機械工程（一級學科）；切削加工工藝與設備（二級學科）；金屬切削工具機-各種金屬切削工具機（三級學科）。

基礎導軌面：淬火處理
蝸輪材質為：錫青銅（ZASN10-1）
主要技術參數Y3150
最大切削模數鋼材(mm)5
鑄鐵(mm)6
加工直齒圓柱齒輪最大直徑有外支架(mm)350
無外支架(mm)500
加工圓柱螺旋齒輪最大直徑當旋轉角為30°時(mm)370
當旋轉角為45°時(mm)250
滾刀的最大垂直行程長度(mm)260
最大滾切長度(mm)240
滾刀心軸至工作檯
中心線間的距離最大(mm)320
最小（工作檯台面到滾刀心軸的距離小於85毫米時為30毫米）25
工作檯面至滾刀心軸中心線的最小距離(mm)170
滾刀可換心軸直徑(mm)222732
滾刀最大直徑(mm)120
工作檯孔直徑(mm)60
工作檯心軸直徑(mm)30
滾刀主軸轉速級數8種
範圍(轉/分)50-275
工件每轉滾刀垂直進給量(毫米/轉)0.24-4.25
主電動機功率(kw)3
主電動機轉速(轉/分)1430
泵電動機功率(kw)0.125
泵電動機轉速(轉/分)2790
工具機重量（帶附屬檔案）(kg)2600
工具機外形尺寸（長×寬×高）(mm)1825×935×1730
