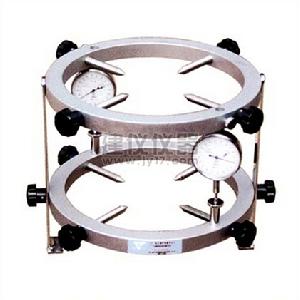

TM-Ⅱ混凝土彈性模量測定儀 |
|---|
名 稱：混凝土彈性模量測定儀 |
型 號：TM-Ⅱ 型 |
出 廠 價：2250元 |
瀏 覽 量： 5040 次 |
相關資料：GB11971、GB/T50081-2002 |
- 分類標籤：混凝土彈性測定儀 混凝土模量測定儀 彈性模量儀
- 產品簡介：TM-Ⅱ混凝土彈性模量測定儀主要用於測定混凝土稜柱體或圓柱體試件的靜力受壓彈性模量。本儀器簡單、輕巧、便於試驗中使用。
- 價格說明：TM-Ⅱ混凝土彈性模量測定儀 市場價格：2250元
標準要求
- 本產品 混凝土彈性模量測定儀 TM-Ⅱ 符合GB11971、GB/T50081-2002、G B11971-89〈加氣砼力學性能試驗方法〉、 GB81-85〈普通砼力學性能試驗方法〉、JGJ053-94〈公路工程水泥砼試驗規程〉、ASTMC-469 標準要求。
技術參數
千分表量程 | 0～1mm |
上、下環中心距 | 150mm |
試件尺寸 | φ150×300mm |
150×150×300mm | |
100×100×300mm | |
下環離底部距離 | 75mm |
毛重/淨重 | 5kg |
電壓功率 | -- |
結構及操作

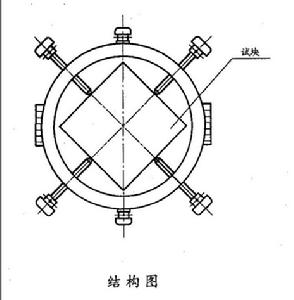

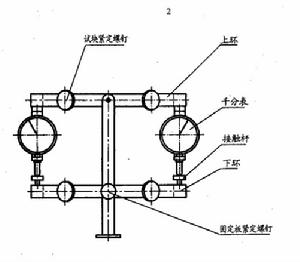

本測定儀由上環、下環、接觸桿、千分表和緊定螺釘組成，（參見附圖）試驗開始前，將彈性模量測定儀放置於平整的平面上，旋出試塊緊定螺釘，裝上千分表，送開固定板緊定螺釘，取下固定板，則測定儀已在試塊上定位。將測定儀連同試塊置於壓力試驗機的下壓板上，試塊中心與壓力機下壓板中心對準，千分表調零。開動壓力機，當上壓板與試件接近時，調整球座，使接觸均衡，以0.2-0.3mpa/s的速度連續而均勻地載入到Pa（即試件預期破壞荷載值的40%），然後以同樣速度卸荷至零，如此反覆預壓3次。在預壓時，觀察壓力機及千分表是否正常。試件兩側千分表變形之差，不得大於變形平均值的15%，更不能正負異向，當採用100mm×100mm截面的試件時，其兩側變形之差，不得大於變形平均值的20%，否則用硬木輕敲球座調整，或調整試件位置。用上述速度進行第四次加荷，先至初載荷,先至初載荷PO（約為0.5MPA），保持30S，分別讀兩側千分表△O，然後加荷至PA，保持約30秒，分別讀兩側千分表△A，分別計算兩側變形增值△A-△O，並計算出平均值，設為△4；讀取△A後即以同樣速度卸荷至PO，保持約30秒，分別讀兩側千分表讀數△00，同上步驟，進行第五次加荷，求出△50△5與△4之差應不大於0.0002（L=150mm),否則，應中伏上述步驟，直至兩次相鄰加荷變形值之差符合要求，以最後一次變形值△0為準。然後卸去千分表，以同樣速度繼續加荷至試件破壞，記下循環軸心抗壓強度Ra.
試驗結果計算
混凝土抗壓彈性模量Ec按下式計算：
PA-終載荷（N）PO-初載荷（N）△a-第五次或最後一次加荷，試件兩側在PA及PO作用下變形差平均值（mm)L-標距（mm)A-試件斷面積（mm2)以3根試件實驗結果的算術平均值為測定值。若任一抽心抗壓強度平均值之差超過平均值20%，則EC按另兩根試件試驗結果的算術平均值計算，若兩根試件結果超出規定，試驗無效。結果精確至100Mpa
注意事項
試驗時要輕拿輕放，特別在運輸時，避免碰狀，以免影響測試精度。
