韶山4改進型電力機車,代號SS4G。 採用轉向架獨立供電方式,且每台轉向架有相應獨立的相控式主整流器,可提高粘著利用。 電制動採用加饋制動,每台車四台牽引電機主極繞組串聯,由一台勵磁半橋式整流器供電。

 韶山4改進型電力機車,代號SS4G。是在SS4、SS5和SS6型電力機車的基礎上,吸收了8K機車一些先進技術設計的。機車由各自獨立的又互相聯繫的兩節車組成,每一節車均為一完整的系統。它電路採用三段不等分半控調壓整流電路。採用轉向架獨立供電方式,且每台轉向架有相應獨立的相控式主整流器,可提高粘著利用。電制動採用加饋制動,每台車四台牽引電機主極繞組串聯,由一台勵磁半橋式整流器供電。機車設有防空轉防滑裝置。每節車有兩個B0- B0轉向架,採用推挽式牽引方式,固定軸距較短,電機懸掛為抱軸式半懸掛,一系採用螺鏇圓彈簧,二係為橡膠疊層簧。牽引力由牽引梁下部的斜桿直接傳遞到車體。空氣制動機採用DK-1型制動機。機車功率持續6400kW,最大速度100km/h,車長2×15200mm,軸式2(B0-B0),電流制為單相工頻交流。技術參數
用途:幹線貨運 軸荷重:23t
額定功率:6400 kW 車鉤中心距:2×16,416mm
持續牽引力:450kN 傳動方式:交直傳動
最大牽引力:636.5kN 軸式:2(Bo-Bo)
持續速度:51.5km/h 網壓:25kV,50Hz
最大速度:100km/h 空氣制動機型式:DK-1加空電聯合制動
懸掛方式:半懸掛式 受電弓距軌面工作高度:5200~6500mm
制動方式:電阻制動,空氣制動 外形尺寸:16416×3266×4677mm
制動功率:5570kW 牽引電機型號:ZD105
機車總重:184t 主變壓器型號:TBQ8-4923/25

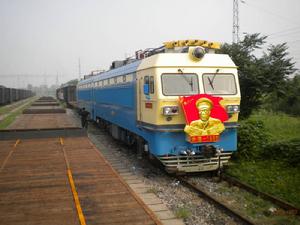

朱德號朱德號
