研製背景和技術來源
80年代以來,各國主戰坦克裝甲研究取得了重大進展,先進複合裝甲結合反應裝甲技術已經極大地地提高了第三代坦克的防護能力,步兵反坦克遇到了空前難題,亟需一種能夠有效打穿第三代坦克裝甲的重型火箭筒。同時,無座力炮作為一種笨重的武器,步兵分隊攜帶不便,也需要有更加輕便的武器來替換之。1997年、1999年對港澳恢復實行主權,也需要一批新裝備。當時中國長期致力於破甲彈技術,也積累了一定的科研能力,有能力自行研製新型破甲彈。全身披掛反應裝甲塊的俄軍T-72坦克部隊。80年代以來,坦克採用先進複合裝甲結合反應裝甲技術使防護力極大提高,步兵反坦克遇到了空前難題,這促使解放軍決心研製一款新型步兵反坦克武器。
主要性能
PF98式火箭筒與1999年12月20日在駐澳部隊裝備中公開亮相,2000年8月1日在香港向公眾展示,成為武器明星。

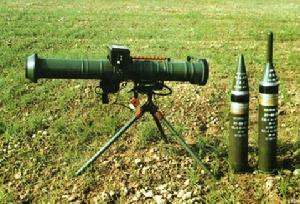

1999年正式裝備部隊的PF98式120mm反坦克火箭系統是一種步兵分隊的大威力火箭筒。它口徑120mm,最大單件重(發射筒)不大於10千克。有連、營兩種型號。連用反坦克火箭由發射筒、火箭彈、擊發機、連用瞄準鏡、連用微光瞄準鏡和連用三腳架組成,肩射為主,也可利用連三腳架架射。營用反坦克火箭主要由發射筒、火箭彈、擊發機、簡易火控系統、營用微光瞄準鏡和營用三腳架組成,簡易火控反應時間小於10秒,方向射界360°,高低射界-6°~30°。 兩型號均配備了破甲彈和多用途彈。
破甲彈是主彈種,彈重6.28kg,串聯戰鬥部,主戰鬥部紫銅藥型罩錐角60°,等壁厚,裝聚黑-2精密壓製藥柱,垂直破甲厚度800mm或230mm/68°,擊穿帶反應裝甲的北約三層重靶以後有一定的後效。發射初速246m/s,新設計的續航發動機使得該彈在小於6m/s的橫風中射擊,1000m內的風偏量不用修正,極大地提高了火箭彈戰場適應能力。在連用發射筒上有效射程400m,在營用發射筒上有效射程800m。
多用途彈重7.6kg,戰鬥部採用自鍛彈頭破甲技術,內裝聚黑-2炸藥,紫銅藥型罩錐角140°,等壁厚。多用途彈的初速為205米/秒,在55°著角時的破甲厚度為400毫米,隨進5.5毫米鋼珠120多個和可燃金屬鋯,後效明顯。彈頭外套殺傷環對人員密集殺傷半徑為25m,最大射程2000m。
發射時,將帶後筒的破甲火箭彈或多用途彈裝入發射筒,閉鎖裝置將其鎖緊(30°最大仰角發射也不會掉彈),發火電路自動接通,射手瞄準目標後即可擊發。擊發時,點火機產生電流,點燃點火器,繼而點燃火箭發動機。當火藥氣本壓力足夠大時,火箭彈剪斷後筒內的固定銷釘飛出。退出一次性後筒後,即可再次裝填發射。
性能特點
1.威力大。破甲彈擊穿台灣M60主戰坦克以後有比較PF89更大的後效;多用途彈在PF89基礎上進一步提高了威力。

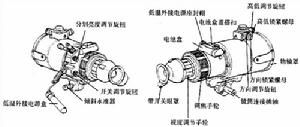

2.重視夜戰能力。連用和營用微光瞄準鏡夜視距離分別為300m和500m;成像清晰,供夜間在星光條件下作戰,提高了射手夜間作戰能力。在此之前解放軍的火箭筒普遍沒有配備夜視儀。 配備PF98火箭筒的營用微光瞄準鏡
3.連用光學瞄準鏡由可變閃光電路盒、鏡管和俯仰鏡體等組成,主要用於晝間觀察和瞄準。放大倍率為4倍,鏡內有和PF89式相類的測距曲線尺,測量目標距離同時裝定射擊表尺,簡單明了。PF89式火箭筒需射手盯住光學瞄準鏡中的測速標尺,心中默算一秒鐘坦克走了多少格(米),推算坦克速度,誤差比較大。PF98式光學瞄準鏡內的閃光電路裝置通過兩次閃光,取代射手估算時間,準確出測量運動目標的提前量。
4.配備火控。營用火控系統由光學系統、雷射測距儀、彈道解算器、LED平面顯示屏、操作修正系統和插軸連線機構組成。系統自動完在測距、彈道諸元的計算機,並將瞄準點顯示在顯示屏上,免去了射手估測距離、方向、提前量等一系列複雜的計算、操作和人為誤差,火控反應時間小於10s,射擊時的反應速度和測瞄精度得到極大提高。在曲射瞄準時,遇到障礙物無法使用雷射測距,還可以給火控人工裝定射擊距離。火控配備解決了火箭筒對遠距離目標射擊精度不高的問題。

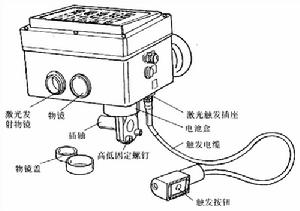

營用型的火控系統
5.筒身為玻璃鋼內襯薄金屬空心圓筒,重量小於10kg,金屬內襯保證了發射筒不變形,玻璃鋼隔熱耐溫,發射筒可重複使用200次。
6.發射筒穩定性好。連營發射筒都有三腳架,使筒身發射前射擊平穩,減小了人為據筒造成的晃動。營用三腳架還配有高低機和方向機,可在瞄準後固定筒射,以提高射擊穩固性,降低瞄準誤差。高低機手輪上裝有雷射測距按鈕,方向手輪上裝有發射按鈕,便於射手在瞄準時及時測距和發射,操作方便。連營用發射筒的內側上方安裝有象限儀座,有利於校正發射筒水平,小小象限儀,解決了野戰條件下火箭筒難於平正的問題。
國外先進火箭筒比較
PF98式作為一種高初速的火箭彈,發射裝藥多,發射噪音大,後噴厲害,危險界大,發射時火箭筒正後方100m、左右各70°有後噴物
,陣地選擇必須避開人員、障礙、易燃物。發射筒後方10m,左右各40°範圍為噴火區,要特別注意不得有人員、障礙、易燃物。如此大的危險區,讓PF98式火箭筒在選擇陣地時非常困難,特別在城市、登入灘頭等狹窄環境中更難。全系統沉重,發射筒將近10kg,4發破甲彈重量就超過25kg,裝備到營、連,採用“一射手配備兩彈藥手”的編制。系統沉重,機動能力差,發射小組編制大,導致作戰方式不靈活。69-1式火箭筒在緊急條件下可以一個人攜行、發射,PF98式不具備此能力,卻配置到一線的步兵連,存在著“沖不上、展不開”的嚴重問題。由於系統沉重且是多次使用,發射暴露以後不能迅速轉移陣地,容易被敵人報復壓制。 PF98火箭筒全系統沉重,發射筒將近10kg,4發破甲彈重量就超過25kg,採用“一射手配備兩彈藥手”的編制。整個系統機動能力差,發射小組編制大,導致作戰方式不靈活。
PF98式重型120mm火箭筒破甲彈用的是單錐藥形罩裝藥結構技術,破甲深度為6.67倍口徑;PF89式單兵80mm火箭筒破甲彈採用雙錐藥形罩技術,破甲深度為7.85倍口徑,PF98明顯是技術退步。PF98口徑大了50%,發射全重大了約332%,破甲深度只提高了27%。卻也無法擊穿M1A2等第三代先進坦克正面裝甲,800mm破甲威力對付第二代坦克有剩餘。而PF89式可以配備到單兵,靈活輕便,628mm破甲威力同樣也能夠對付第二代坦克。對於M1A2等第三代坦克,PF98機動性差,還不如PF89式尚可迂迴到側面給予打擊。
同樣都是重型火箭筒,中國PF98式和瑞典AT-12T口徑相同,重量多出至少14%(2kg),破甲能力只有後者的84%,可見也不先進。中國PF98式是一種多次使用的重型火箭筒,發射以後攜帶超過10kg的發射管轉移,自然安全性不比一次性使用的AT-12T。目前國內很多談及PF98式火箭筒的文章都避免和AT-12T比較,戰鬥全重等數據也未見資料公布。多用途彈400mm/55°的破甲能力也過高,令人匪夷所思。
和國外先進火箭筒比較,PF98不論連用、營用都配備了三腳架,極大地減輕了單兵心理和生理負擔,提高了戰場使用精度。這是非常人性化的一個人機工程細節。中國做得比較國外好。瑞典AT-12T型120mm、德國鐵拳3型110mm重型火箭筒都未配備三腳架,人機工程落後PF98。
意義
PF98式火箭筒是中國目前威力最大的火箭筒。它在國內第一次使用了簡易火控,提高了精度,在戰場橫風條件下對運動目標命中精度有很大的提高。同時它存在著超重過多、危險界過大等問題。M1A2坦克車體和炮塔正面由於加強了貧鈾裝甲,防破甲彈能力達到了1300mm水平,即使PF98改型到AT-12T水平也無法打穿。火箭筒發展到重型以後,重量達到14~16kg,笨重不堪,和反坦克飛彈對比除了價格之外不具有任何優勢。今後對付M1A2等第三代先進坦克,唯有依靠“掠奪者”、“MBT-LAW”之類攻頂飛彈。
由於我國長期軍費緊張,反坦克飛彈裝備到營、連級還有很大的困難。所以PF98這種尷尬的火箭筒還會存在很長一段時間,作為連、營火箭筒和PF89式單兵配合,形成近遠結合的連續火力。這也算是最現實的選擇了。
