PF98火箭筒

PF98火箭筒,是我國自行設計研製的步兵反坦克武器,用於攻擊坦克、裝甲車輛、自行火炮,殲滅和壓制暴露的有生力量及火器,摧毀敵野戰堅硬工事及火力點。

PF98式120mm反坦克火箭

於1999年12月20日出現在駐澳部隊輕武器裝備中,並於2000年8月1日在

香港舉行的駐港部隊武器展示會上展示,該武器系統是我國自行設計研製的步兵反坦克武器,用於攻擊坦克、裝甲車輛、自行火炮,殲滅和壓制暴露的有生力量及火器,摧毀敵野戰堅硬工事及火力點等。
PF98武器系統分為營用和連用兩種。營用反坦克火箭主要由發射筒、火箭彈、擊發機、簡易火控系統、營用微光瞄準鏡和營用三腳架組成。連用反坦克火箭由發射筒、火箭彈、擊發機、連用瞄準鏡、連用微光瞄準鏡和連用三腳架組成。發射筒身為玻璃鋼纏繞的空心圓筒,重量輕,小於10kg,隔熱耐溫,可重複使用;在筒身前後安裝有前後護帽,可保護射手免於燒傷;在閉鎖裝置上安裝了閉鎖插銷,可在大射角射擊時,防止火箭彈滑出;在發射筒的內側上方安裝有象限儀座PF98的最大射程(多用途彈)為1800m,戰鬥時,營用型有效射程為800m,連用型400m,發射速度4~6 RPM。方向射界360°,高低射界-6°~+30°,反應時間小於10秒。,方便射手檢查筒身是否水平
營用反坦克火箭簡易火控系統主要由光學瞄準系統、雷射測距系統、彈道解算系統、發光二極體光點系統、插軸連線機構等組成,用於雷射測距、自動解算射擊諸元、自動裝定射擊諸元和自動顯示瞄準點。實戰中,瞄準手將鏡內光點對準目標即可,當目標出現後,可在10秒內確定出射擊開始諸元並進行射擊,提高了火力反應速度和射擊效果。 營用微光瞄準鏡主要用於在夜間藉助微弱的星光和月光進行偵察、跟蹤、測距、瞄準。連用瞄準鏡由可變閃光電路盒、光學瞄準鏡管和俯仰鏡體三大部分組成,用於在白天觀察、跟蹤、瞄準目標。

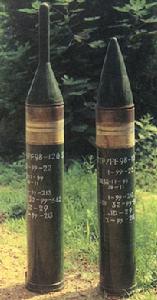

配用彈藥

配用彈藥配用彈藥
PF98配用的火箭彈包括破甲火箭彈和多用途火箭彈兩種,彈徑120mm。破甲火箭彈具有破壞反應裝甲、主裝甲及殺傷有生力量的能力,主要用於對付坦克等裝甲目標,也可用於對付火力點。多用途火箭彈具有破甲、殺傷、燃燒作用,主要用於摧毀步兵戰車、輕型裝甲車輛、火器、裝備,殺傷暴露的有生力量,也可用於破壞輕型野戰工事和坑道。
破甲火箭彈重6.28±0.05kg,採用串聯式破甲戰鬥部結構、等壁厚錐角60°的紫銅藥型罩,裝聚黑-2精密壓製藥柱。當戰鬥部碰擊披掛有反應裝甲的目標時,處於戰鬥部前端的前級戰鬥部探桿部件內、外罩閉合,接通引信電源,並使前級引信引爆前級的裝藥,擊爆反應裝甲;經過引信延時,在保證反應裝甲被擊爆後、對主裝藥形成射流的干擾基本排除的情況下,再引爆主裝藥,形成主射流對主裝甲進行侵徹,達到最佳破甲效果。破甲彈的初速為246m/s,最大破甲厚度800mm,在68°著角時的破甲厚度為230mm。
多用途彈重7.6±0.05kg,戰鬥部採用自鍛破片破甲技術,內裝聚黑-2炸藥,採用等壁厚錐角140°的藥型罩。多用途彈的初速為205m/s,在55°著角時的破甲厚度為400mm,而且隨進超過120個直徑為5.5mm的鋼珠和可燃金屬鋯,具有燃燒作用,其密集殺傷半徑為25m,可對目標實現穿甲、殺傷、燃燒等多種毀傷效果。

武器數據

口徑 120mm
破甲火箭彈重  6.3kg
多用途火箭彈重  7.5kg
發射器長(行軍狀態) 1191mm
有效射程(破甲火箭彈) 800m
有效射程(多用途火箭彈)  2000m
