AGM-114地獄火飛彈

AGM-114地獄火飛彈

AGM-114地獄火飛彈是一種多平台、多目標的美國製造飛彈。主要用於反戰車。由美國陸軍開始研發,定位為一種 "反坦克破壞兵器",可以從裝甲載具或直升機發射。AGM-114A 型於1982年開始生產。研發測試(DT&E)的AGM-114B型於1984年開始。 可以同時掛16枚AGM-114L,長弓地獄火,有射後不理功能。

發展沿革

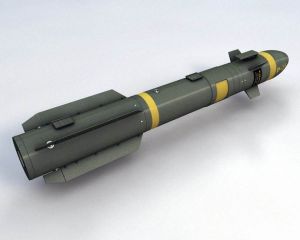

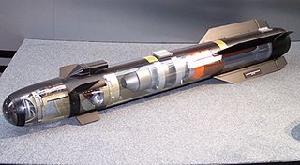

(圖)AGM-114地獄火飛彈AGM-114地獄火飛彈
AGM-114地獄火飛彈是一種多平台、多目標的美國製造飛彈。主要用於反戰車。

1974年AGM-114由美國陸軍開始研發,定位為一種 "反坦克破壞兵器",可以從裝甲載具或直升機發射。AGM-114A 型於1982年開始生產。研發測試(DT&E)的AGM-114B型於1984年開始。AGM-114K型的測試於FY 93和FY 94會計年度開始。 AGM-114M型則不需要DT&E 因為它與AGM-114K 只有彈頭不一樣其他完全一樣。早期構型只有雷射制導型導引近期的才有雷達導引功能。地獄火可以廣泛裝備于飛機和直升機上,還有各種船艦和車輛。

地獄火II代,於1990年早期開始研發,使用模組化設計多種彈種,以求最大戰場彈性。二代的半主動雷射制導型(AGM-114K 高爆彈頭(HEAT),AGM-114KII 爆風筒,AGM-114M 爆裂彈頭,和AGM-114N 金屬加強彈頭[MAC])發射器的雷射照到目標後反射回來的雷射可以被飛彈鼻椎抓到。從而直線飛向目標。 掠食者無人機 和 MQ-9無人機(UAV)也支援地獄火II但只能掛1到2枚,而 AH-64攻擊直升機可以同時掛16枚AGM-114L,長弓地獄火,有射後不理功能:可以由毫米波雷達來導向,可以免除雷射導引發射後,射手還要繼續維持雷射照射的缺點。還能適應各種有雲霧的天氣不怕雷射被干擾。

每一枚地獄火重106磅,20磅是彈頭,射程有 8,000 1990年2007年已經有21,000枚製造出來,平均成本$68,000美金一枚。

聯合攻擊飛彈(JCM)(AGM-65 Maverick 沿伸型)預計將取代地獄火II 於2011年。 JCM 可以結合多種導引和多種彈頭於一體。不必像地獄火劃分多種彈種。但是FY2006會計年度,美國國防部為了節約預算取消了諸多研發方案,包含JCM 雖然諸多軍方反應JCM的超高彈性可以大量裝配各種載具和取代多種武器,能夠有最高成本效益和後勤成本節省。但是還是被取消唯一可能的JCM進展是聯合對地飛彈(JAGM)項目可能復活。考量到美軍需要一種可靠的陸用飛彈撐到JCM研發成功 並且維持龐大外銷市場,可見地獄火還將服役很多年。

參戰史

地獄火參加了諸多戰役並且證明有效: 巴拿馬衝突沙漠風暴科索沃衝突伊拉克戰爭阿富汗戰爭,多數是從阿帕契和眼鏡蛇直升機上發射,OH-58戰蒐直升機,和無人偵察機(UAV)。以色列也大幅套用於打擊巴勒斯坦軍。

2001年2007年間,美國就發射超過6,000枚地獄火於實戰。美國發現它的小彈頭對於城市戰可以避免市民傷亡機率。它的雷射導引功能如果再加上一些技術和運氣,可以直接打進窗戶,對於反恐戰爭有戰術價值。

發射載具

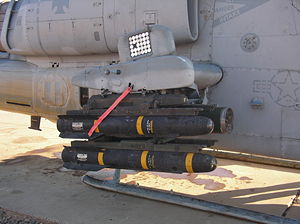

(圖)一架眼鏡蛇的掛載地獄火於伊拉克2005年。一架眼鏡蛇的掛載地獄火於伊拉克2005年。
A-10雷霆二式攻擊機
AH-1W 眼鏡蛇攻擊直升機
AH-64 阿帕契攻擊直升機
Agusta A129 Mangusta
Eurocopter Tiger ARH
Stridsbåt 90
SH-60B 海鷹直升機
HH-60H 海鷹直升機
MH-60R 海鷹直升機
OH-58D 奇歐瓦戰士偵蒐直升機
P 6297 飛彈小艇
步兵攜帶式發射器
RAH-66 卡曼契直升機
MQ-1B Predator
MQ-9 Reaper
UH-60 黑鷹直升機
Westland WAH-64 Apache
地獄火有在 悍馬車(HMMWV)和相容拖式飛彈(ITV)的載具上測試過。也有試射從 C-130運輸機上射出。 瑞典和挪威 使用地獄火在海岸防禦,挪威還把它裝在Stridsbåt 90 快艇上。

延伸型

(圖)C-130運輸機上試射的地獄火C-130運輸機上試射的地獄火

AGM-114A 基本型
攻擊目標:戰車和載具。
射程:8,000 m(8,750 yd)
導引方式:主動雷射導引(SALH)
彈頭:8 kg(18 lb)高爆成形裝藥(HEAT)
長度:163 cm(64 in)
重量:45 kg(99 lb)

AGM-114B/C 基本型
M120E1 低煙火箭。
AGM-114B 用電子點火方式。以備在船艦上安全使用
單位造價:$25,000

AGM-114D/E 基本型
AGM-114B/C 升級型。使用數位化導向電腦,後來未生產

AGM-114F 過渡型
攻擊目標:戰車和載具。
射程:7,000 m(7,650 yd)
導引方式:半主動 雷射導引。
彈頭:9 kg(20 lb)穿甲 成形裝藥 HEAT。
長度:180 cm(71 in)
重量:48。5 kg(107 lb)

AGM-114G 過渡型
AGM-114F 升級為SAD系統;後來未生產。

AGM-114H 過渡型
AGM-114F 數位化導向電腦版;後來未生產。

AGM-114J 地獄火II代
AGM-114F 輕量化和射程增強版;後來未生產。

AGM-114K 地獄火II代
攻擊目標:所有裝甲目標
射程:8 km(8,749 yd)
導引方式:
半主動 雷射導引
數位導航
光電反反制
攻擊目標失去雷射瞄準後自動推算
電子點火 SAD
彈頭:9 kg(20 lb)高爆成形裝藥 HEAT
長度:163 cm(64 in)
重量:45 kg(99 lb)
單位造價:$65,000
基本上是AGM-114J 的SAD升級版

AGM-114L 長弓地獄火
攻擊目標:所有裝甲性目標
射程:8 km(8,749 yd)
導引方式:
射後不理
可適應惡劣天候
慣性導引方式
毫米波雷達
對抗鋁箔雲 反反制
彈頭:9 kg(20 lb)高爆成形裝藥(HEAT)
長度:176 cm(69.2 in)
重量:49 kg(108 lb)

AGM-114M 地獄火II代
攻擊目標:碉堡,輕載具,軟性攻擊目標和洞穴
射程:8 km(8,749 yd)
導引方式:
半主動雷射導引
彈頭:爆破裂解/焚燒
重量:48 kg(105 lb)
長度:163 cm(64 in)

AGM-114N 地獄火II代
攻擊目標:圍牆,船艦,軟性攻擊目標,防空設施
射程:8 km(8,749 yd)
導引方式:
半主動雷射導引
彈頭:金屬增強彈(MAC)
重量:48 kg(105lb)
長度:163 cm(64 in)

AGM-114P 地獄火II代
AGM-114K 最佳化於無人偵查機上使用版本。可適應高空發射

火箭引擎

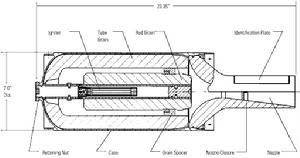

(圖)地獄火的固體火箭剖面圖地獄火的固體火箭剖面圖

製造商:Alliant科技系統
型號:
M120E3(陸軍版)
M120E4(海軍版)
特徵:
低尾煙
細長設計
橡膠減震
性能:
操作溫度:−43 °C to 63 °C(−45 °F to 145 °F)
儲存溫度:−43 °C to 71 °C(−45 °F to 160 °F)
壽命:20+ years(estimated)
技術規格:
重量:14.2 kg(31.3 lb)
長度:59.3 cm(23.35 in)
直徑:18 cm(7 in)
外殼:7075-T73 鋁
隔離物:R-181 人造纖維填充 EPDM
噴嘴:碳酸纖維
燃料:低尾煙二連裝XLDB

使用國家

澳大利亞
法國
埃及
希臘
以色列
義大利
韓國
荷蘭
挪威
新加坡
瑞典
土耳其
阿聯
英國
美國
