簡介

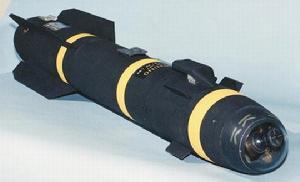

美最新"地獄火"反坦克飛彈具備全向攻擊能力AGM-114地獄火反坦克飛彈是美國軍方開發的新一代空對地飛彈。又譯作“海爾法”機載反坦克飛彈，俗稱“聰明”飛彈。是專門為阿柏奇戰鬥直升機而開發的空對地飛彈，主要用來對付坦克。“地獄火”飛彈最初是為美國陸軍研製的一種直升機幫發射後不管的反坦克飛彈。美國海軍陸戰隊也採用了此飛彈，與陸軍一起訂購了6萬枚以上“地獄火”。“地域火”是屬第三代反坦克飛彈，它能摧毀重型坦克、厚裝甲目標，用來代替“陶”（TOW）反坦克飛彈。“地域火”飛彈還向國外出口，已買和將買的國家有英國、挪威、德國、以色列、義大利等國。
結構特點
地獄火”反坦克飛彈“地獄火”的引導方式是半主動雷射誘導。它可以準確地攻擊多個目標而且射程到600米。它成為ＡＨ－64阿柏奇直升機的主要對地武器。波斯灣戰爭中，很多伊拉克坦克被“地獄火”摧毀。雷達向著目標發射訊號，飛彈的接受器收到來自目標的發射訊號。飛彈沿著目標發射訊號的方向前進。它與“陶式”（TOW）反坦克飛彈不同之處，是不用銅線作有線電引導。直升機發射"地獄火"飛彈之後，行動不會受到限制。發射“地獄火”之後，直升機可以立刻迴避敵人攻擊。“地域火”還能作為岸防飛彈用，使它成為岸艦飛彈。所以“地域火”是一種能從海、陸、空中發射的、攻擊海上或陸地上帶有裝甲機動目標的飛彈。它已被美國海軍、海軍陸戰隊、陸軍採用。海軍的AH－1直升機、海軍陸戰隊的AH－64A都裝備此飛彈。裝備艦艇時，一般都裝在中小艦艇上。
研製過程
地獄火”反坦克飛彈“地獄火”飛彈，是美國洛克希德馬丁公司在“大黃蜂”電視制導空對地飛彈基礎上研製的一種直升機發射的近程空對地飛彈，該彈屬美軍第三、四代反坦克空地飛彈，其基本型AGM－114A於1970年提出研製，1971年開始試驗，至1975年共試射56枚，41枚成功。其中29枚與雷射指示器配用，21枚成功。1976年該飛彈正式定為“阿帕奇”（AH-64A）攻擊直升機載武器，1982年投產。1982年和1983年，分別裝備美國空軍UH-60“黑鷹”直升機和英國“山貓”直升機；1983年，開始車載發射試驗。1984年美國陸軍航空兵和海軍陸戰隊分別進行了大量試驗，共發射飛彈200多枚，命中率超過90%；1985年裝備AH-64A武裝直升機。
為使飛彈具有全天候作戰能力，並能適應各種戰場環境和氣象條件，美軍還在不斷地研究和改進飛彈的制導系統，使之成為能配用多種導引頭的模組化的飛彈系統，目前已發展成包括AGM－114A／B／D／K等多種型號在內的具有多種作戰功能的飛彈家族。目前，洛克希德馬丁公司已為美國和其它14個國際客戶生產了18000枚地域火飛彈。地域火飛彈已經成功地與美軍和盟軍的各種主要攻擊直升機實現了系統集成。
戰術技術性能
基本數據
“地獄火”反坦克飛彈最大射程 8公里
最大彈道高 600米（機載發射）
最大飛行速度 391.7米/秒
命中率 90%以上
可靠性 95%
使用條件 全天候使用，能在戰場上的煙塵、雨霧中鎖定目標
發射速度 1發/6～8秒（1台指示器）
最短髮射間隔 1秒（2台指示器）
破甲厚度 1400毫米
彈長 1.779米（A型）；1.7272米（B型）；1.778米（C型）
彈徑 177.8毫米
翼展 330毫米
發射重量 45.7公斤（A型）；47.9公斤（B、C型）
戰鬥部 串聯式聚能破甲戰鬥部；重9公斤；裝有6.8公斤高能混合炸藥，配觸發引信
制導方式 雷射半主動尋的制導、紅外/射頻、紅外熱成像
動力裝置 單級固體火箭發動機推力為18.6千牛
發射裝置 AH-1W、OH-58D、UH—60、AH—64等直升機機載
貯存期限 10年
識別特徵
（1）AGM-114採取裸掛裝方法配備直升機和地面發射車，識別較容易。
（2）彈體呈棍狀，採用兩組控制面。第一組位於彈體後部，4片對稱安裝，徑向長度較大，前端有切角，翼展不大。第二組位於彈體前部，尺寸較小，呈方形。
（3）頭部有雷射束接收視窗，透明，可見內部裝置。
性能特點
（1）發射距離遠，精度高，威力大。
（2）採用雷射制導，抗干擾能力強。
（3）飛彈採用模組式設計，可根據戰術需要和氣象條件選用不同制導方式，配備不同導引頭。其中有一種射頻/紅外導引頭，專門用於對付配有雷達的防空飛彈、高射炮武器系統。
（4）需目標照射保障。
主要型號演變
“地獄火”反坦克飛彈AGM－114A（基本型） 使用半主動雷射導引頭，裝備美國陸軍。
AGM—114B 具有半主動雷射、射頻/紅外和紅外成像三種導引頭選擇，採用低煙火箭發動機並裝有引信保險備炸裝置，在尺寸、質量上比基本型略長略大。其中紅外成像導引型裝爆破殺傷戰鬥部，裝備美國海軍陸戰隊。
AGM—114C 與B型基本相同，只是沒有引信保險備炸裝置；其最大射程8千米，使用高度610米（超過610米的使用高度就喪失截獲目標的能力），最大速度1馬赫，重量47.9千克，長度1.778米，直徑178毫米，戰鬥部為聚能破甲，制導系統為半主動雷射，單價25000美元。
AGM—114D 裝串列裝藥戰鬥部，較基本型更長、質量更大。
目前，美國陸軍、海軍、和海軍陸戰隊都使用“海爾法”飛彈。現役的“海爾法”飛彈的型號為AGM-114“海爾法II”，它已經加大了自己的能力，不僅僅用來反裝甲目標，而且還能夠用於緊密空中支援、城市攻擊戰和反艦任務。
M-114“海爾法II”目前有以下型號：
AGM—114K 1990年研製，1993年投產，1994年服役；裝高爆炸藥，用於打擊裝甲目標，被認為達到第四代反坦克飛彈水平。其最大射程、制導精度、重新編程靈活性、抗干擾能力和殺傷威力等性能都有提高，但價格高達65000美元一枚。由於AGM—114C飛彈只要超過610米的使用高度就喪失截獲目標的能力，而AGM—114K據稱能夠從4500米高度截獲目標，因而更適應美軍"捕食者"無人機在更高的610~4570米高度發射。
AGM—114M 破裂型，可有效對打擊艦隻、岩洞、輕型裝甲加、建築物、掩體和其它城市目標。
AGM—114N 採用熱壓戰鬥部（帶有一種新的“金屬加力衝擊”MAC彈頭），是專門為攻擊地上堅固建築物和地下目標而改進的。彈頭重27.5磅，在彈頭的外殼和PBXN-112爆炸裝藥間加狀了一層氟化鋁粉末。使用時先鑽入建築物內有敵兵的房間或地下目標內部，然後內裝的燃料-空氣炸藥爆炸，鋁混合粉散發開來，並迅速燃燒，利用產生的衝擊波超壓、燃燒高溫和吸氧窒息毀傷設備和人員。
AGM—114L 使用高爆彈頭，裝備毫米波尋的器，適合AH—64D“長弓”直升機在惡劣天氣下打擊目標，具有全天候作戰能力和發射後不管能力。
所有這4種型號都在伊拉克戰場中經受了實戰考驗。
三種不同的AGM—114“海爾法”飛彈：最上一枚使用串聯聚能破甲戰鬥部，前部的戰鬥部有一定傾角，能適應命中裝甲目標或艦艇時的傾角；中間一枚採用傳統的單個聚能破甲戰鬥部；最下一枚使用高爆戰鬥部。
實戰表現
“地獄火”反坦克飛彈AGM-114“海爾法”反坦克飛彈於1989年在美軍入侵巴拿馬戰爭中首次使用。當時，曾用於攻擊巴拿馬國防軍司令部。在海灣戰爭中該型飛彈得到了廣泛使用，主要配備在“阿帕奇”AH-64A型攻擊直升機和海軍陸戰隊裝備的AH-1W型“超級眼鏡蛇”攻擊直升機、“悍馬”突擊車上。在1991年的海灣戰爭中，“阿帕奇”直升機與A-10攻擊機配合，曾在科威特北部地區一次就擊毀了80輛開進中的伊軍坦克，挫敗了伊軍的阻擊行動。整個戰爭期間，擊毀了伊軍大量裝甲目標和各類工事。戰爭期間，AH-64A直升機共發射該型彈2800餘枚，擊毀伊軍各類目標2100多個。美軍宣稱：海爾法2型飛彈的實戰表現和在沙漠環境下的耐久性非常出色。在“伊拉克自由行動”期間，美軍和盟軍也發射了1000多枚“海爾法2型”飛彈和長弓直升機“海爾法”飛彈。
發展過程
“地獄火”從專用武器轉變為多用途
“地獄火”反坦克飛彈冷戰時期，美國非常重視如何對付前蘇聯龐大的裝甲部隊，策略之一就是發展反坦克飛彈，並強調由直升機裝載，以便能迅速集中和轉移火力。雷聲公司的BGM－71 “陶”和洛·馬公司的AGM－114“地獄火”就是這一策略的產物。它們雖然沒有在假想的美蘇大戰中一試身手，但幾乎參與了自越南戰爭以來的所有局部戰爭，成為美軍30多年來主要的直升機載反坦克飛彈。但目前以AGM－114K“地獄火”2為代表的“地獄火”家族已逐漸壟斷美軍空射反飛彈領域。
“地獄火”基本型AGM－114A於上世紀80年代中期服役，之後歷經改進而先後衍生出AGM－114B、C、F、K、L和N等型號，其中90年代以後問世的AGM－114K、L和N基本代表了反坦克飛彈的發展趨勢。AGM－114K針對以前型號在海灣戰爭中暴露的問題，對導引頭、自動駕駛儀、戰鬥部、電子引信等進行了重新設計，因此被稱為“地獄火”2，其射程由原來的8000米增至9000米，飛行速度增至馬赫數1．1。雷射導引頭不但引進了先進的抗干擾措施，能有效避免敵方實施的主動和被動光電干擾，而且提高了對目標的捕獲和跟蹤能力，特別是減小了自然因素的影響，因為在海灣戰爭中使用的“地獄火”有時會錯誤地接收灰塵成水蒸氣散射的雷射，反而對目標反射的雷射“視而不見”。新型數字式自動駕駛儀在近距離作戰中能提供更精確的飛行控制，如允許飛彈始終在雲層下飛行，從而不易丟失已經鎖定的目標，在飛行末段能以垂直的角度向目標俯衝。“地獄火”2可以選用串聯式戰鬥部以對付爆炸反應裝甲，AGM－114K－A型在聚能破甲能力基礎上可以選用爆炸／破片戰鬥部，用於攻擊人員、輕型裝甲車、掩體、建築物以及小型艦艇等目標。其已由專用的反坦克武器發展為多用途攻地武器。
2002年下半年，為了滿足伊拉克戰爭的需要，洛·馬公司在不到一年時間內完成AGM－114N研製工作。AGM－114N以AGM－114K為基礎，不同之處在於採用了溫壓戰鬥部。傳統的戰鬥部主要利用破片效應或侵徹效應產生殺傷效果，而溫壓戰鬥部主要是利用熱效應和壓力效應，爆炸時會發生劇烈燃燒，並伴隨有瞬間的高壓衝擊波，特別適用於對付躲在洞穴、地下工事、建築物等封閉空間內的人員。
面臨內外競爭壓力
儘管從目前而言，“地獄火”2（包括其改進型）的市場占有率仍保持世界第一的位置，但來自外部的競爭壓力和美軍的新技術需求已使“地獄火”的霸主地位開始動搖。
目前，在法國陸軍的空射反坦克招標中，與“地獄火”2同出一門的以色列“長釘”ER已在技術上穩勝一籌。“長釘”系列來源於美國BGM－71“陶”式反坦克飛彈技術，並對“陶”式獨特的有線制導技術進行了發展，是目前三代反坦克飛彈中唯一一種光纖制導飛彈。這種制導方式使得“長釘”ER具有靈活而高效的作戰模式，具體來說它可以採用三戰模式。其一是“發射後不管”模式，即飛彈在發射前鎖定目標，發射後自主制導飛向目標，無需操作人員介入。其二是“發射、觀察和更新”模式，在這種模式下，飛彈同樣是在發射前鎖定目標，但發射後操作人員可以選擇或改變所打擊的目標，因為雙向光纖鏈路不僅能將操作員的控制指令傳輸給飛彈，也能將導引頭獲取的實時戰場畫面傳回給操作人員，這樣一來，操作人員就能根據戰場情況控制飛彈打擊應該打擊的目標或目標的脆弱部位。第三種模式是發射和控制模式。在這種模式下，操作人員不需要提前為飛彈鎖定目標，而可以先將飛彈發射出去，在飛彈飛行至目標區域時通過傳回的圖像搜尋目標，一旦發現和確定目標便控制飛彈實施攻擊，此時飛彈可以切換至“發射後不管”模式。可見，“長釘”ER幾乎可以被看作一種智慧型反坦克飛彈，已超出了三代飛彈的技術水平。
此外，目前在美軍內部，取代“陶”和“地獄火”的研究也已經開始。美國陸、海軍和海軍陸戰隊正聯合研製一種全新的反坦克飛彈，即所謂的第四代聯合通用飛彈（JCM）。JCM具有高助推／續航推力調節比的單級火箭發動機。其助推／續航推力調節比達到201，比傳統火箭發動機的61提高了3倍以上，能確保飛彈在發射後迅速達到巡航速度並持續飛向目標。這種火箭發動機還具有信號特徵低的優點，因此飛行過程中不易被對方探測。JCM同時吸收了鈍感彈藥的設計特點，據稱即使飛彈意外地被爆炸碎片擊穿或者被一發子彈擊中，一般也不會發生爆炸，這對於載機的安全而言至關重要。
在制導方面，鑒於半主動雷射、紅外和毫米波雷達各有所長也各有所短，洛·馬公司大膽地為JCM設計了集三種制導方式於一體的所謂“三模導引頭”，使JCM在具備“發射後不管”和晝夜全天候能力的同時，還大幅度提高抗干擾和精確打擊能力，同時顯著減少附帶破壞。
JCM可以配用多種戰鬥部，而其可程式電子引信能據不同的目標以不同的時間來引爆戰鬥部。如果上述設計變成現實的話，JCM無疑將把反坦克飛彈的作戰性能提高到一個前所未有的高度。
