ACR220E
| 外形 | 外形代號 | 面框尺寸mm | 開孔尺寸mm | 儀表總長mm |
| 96型 | 2 | 96×96 | 88×88 | 85 |
| 42形 | 3 | 120×120 | 108×108 | 85 |
| 80型 | 1 | 80×80 | 76×76 | 95 |
產品規格

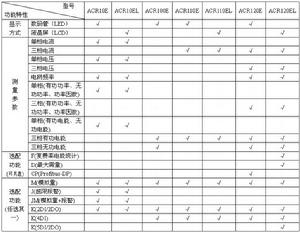

80型產品規格
功能一覽表
1、J(繼電器越限報警輸出)與第二路開關量輸出復用；
2、ACR10E(L)在選配K(2DI/2DO)功能時無脈衝信號輸出連線埠；
3、ACR100E、ACR110E(L)、ACR120E(L)在選配K(4DI)功能時具備1路有功電能脈衝信號輸出連線埠，在選配K(2DI/2DO、5DI/2DO)功能時無脈衝信號輸出連線埠；

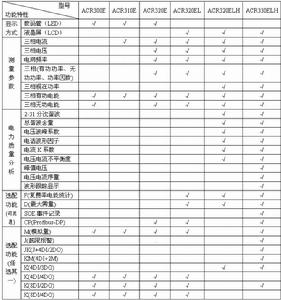

96型產品規格 功能一覽表
功能一覽表註：1、ACR300E、ACR310E、ACR320E(L)在選配K(4DI/4DO、8DI/4DO)功能時無脈衝信號輸出連線埠；2、ACR320(330)ELH在選配K功能時具備1路有功電能脈衝信號輸出連線埠；3、ACR300E、ACR310E、ACR320E(L)最多可帶4路模擬量輸出；4、ACR330ELH最多可帶2路模擬量輸出。
該表具有很高的性能價格比，可以直接取代常規電力變送器及測量儀表。作為一種先進的智慧型化、數位化的前端採集元件，該系列網路儀表已廣泛套用於各種控制系統、SCADA系統和能源管理系統中。
產品說明
1 特點
一電電氣集多年電力測量產品設計之經驗，採用現代微處理器技術和交流採樣技術設計而成了該系列網路電力儀表。產品的設計充分考慮了成本效能化、智慧型性和可靠性，有以下特點：
●可直接從電流、電壓互感器接入信號；
●可任意設定PT/CT變比；
●儀表顯示可滾動設定；
●I/O開關量，繼電器報警輸出，4~20mA模擬量等功能模組化設計；
●多塊儀表可設定不同地址；
●可通訊接入SCADA、PLC系統中；可與業界多種軟體通訊（Intouch, Fix, Citec，組態網等）；
●LED或藍屏背光LCD顯示，可視度高；
●方便安裝，接線簡單，工程量小；
●儀表採用專用失電保護電路，在失電情況下，數據保存不丟失，恢復電源後，儀表繼續運行；
●四象限電能計量，分時計費，最大需量紀錄及12個月電能統計。
2 套用
該系列網路電力儀表的套用領域非常廣泛而且便於系統集成，凡是有電力供應的地方都有它們的用武之地，特點是在對電力品質、電力安全有較高要求的場合以及有自動化需要的場合。它適用於如下領域，並且已有眾多成功套用經驗。
●能源管理系統
●變電站自動化
●配電網自動化
●小區電力監控
●工業自動化
●智慧型建築
●智慧型型配電盤、開關櫃
3 功能
一電電氣公司集多年的專業經驗，推出了網路電力儀表。它是採用現代微處理器技術和交流採樣技術設計而成。每個儀表可測量多種參數，作為遠端監控系統（SCADA）的前端；可聯網使用，亦可單獨使用。
網路電力儀表採用異步半雙工RS485的通訊接口和MODBUS-RTU通訊協定，部分儀表亦可支持Profibus-DP協定，以滿足您的自動化通信系統，使用低成本的禁止雙絞線配線即可構造一可靠的通訊網路。不管是在微弱之照度下，亦或是完全漆黑的情況下高亮度發光LED顯示器都會為您提供清晰的數據顯示。
對於該網路電力儀表的使用者來說，可以輕易地在短時間內學會本機四鍵式操作法，該電力儀表提供多視窗式顯示功能，可讓使用者同時讀取多項電力參數。
ACR220E提供串列異步半工RS458通訊接口，採用MOD-BUS-RTU協定，各種數據記息均可在通訊線路上傳送。在一條線路上可以同時連線多達32個網路電力儀表，每個網路電力儀表均可以設定其通訊地址（Address No.），不同系列儀表的通訊接線端子號碼不同，通訊連線應使用帶有銅網的禁止雙絞線，線徑不小於0.5mm。布線時應使用通訊線遠離強電電纜或其他強電場環境，推薦採用型網路的連線方工，。不建議採用星形或其他的連線方式。
MODBUS/RTU通訊協定：MODBUS協定在一根通訊線上採用主從應答方式的通訊連線方式。首先，主計算機的信號定址到一台唯一地址的終端設備（從機），然後，終端設備發也的應答信號以相反的方向傳輸給主機，即；在一根單獨的通訊線上信號沿著相反的兩個方向傳輸所有的通訊數據流（半雙工的工作模式）。
MODBUS協定只允許在主機（PC，PLC等）和終端設備之間通訊，而不允許獨立的終端設備之間的數據交換，這樣各終端設備不會在它們初始化時占據通訊線路，而僅限於回響到達本機的查詢信號。
主機查詢：查詢訊息幀包括設備地址碼、功能人碼、數據信息碼、校驗碼。地址碼錶明要選中的從機設備；功能代碼告之被選中的從設備要執行何種功能，例如功能代碼03或04是要求從設備讀暫存器並返回它們的內容；數據段包含了從設備要執行功能的其它附加信息，如在讀命令中，數據段的附加信息有從何暫存器開始讀的暫存器數量；校驗碼用來檢驗一幀信息的正確性，為從設備提供了一種驗證訊息內容是否正確的方法，它採用CRC16的校準規則。
從機回響：如果從設備產生一正常的回應，在回應訊息中有從機地址碼、功能代碼、數據信息碼和CRC16校驗碼。數據信息碼包括了從設備收集的數據：如暫存器值或狀態。如果有錯誤發生，我們約定是從機不進行回響。
傳輸方式是指一個數據幀內一系列獨立的數據結構以及用於傳輸數據的有限規則，下面定義了與MODBUS協定-RTU方式相兼容的傳輸方式。每個位元組的位：1個起始位、8個數據位、（奇偶校驗位）、1個停止位（有奇偶校驗位時）或2個停止位（無奇偶校驗位時）。
技術指標
