ACR120E多功能網路儀表是上ACREL電氣股份有限公司自主研發生產的產品，該網路儀錶針對電力系統、工礦企業、公共設施、智慧型大廈的電力監控需求而設計的。它能測量所有的常用電力參數，如三相電流、電壓，有功、無功功率，電度、諧波等。由於該電力儀表還具備完善的通信聯網功能，所以我們稱之為網路電力儀表。它非常適合於實時電力監控系統。
該表具有很高的性能價格比，可以直接取代常規電力變送器及測量儀表。作為一種先進的智慧型化、數位化的前端採集元件，該系列網路儀表已廣泛套用於各種控制系統、SCADA系統和能源管理系統中。
多功能網路電力儀表國外知名品牌有溯高美DIRISA20，國內知名品牌有ACREL的ACR120E、ACR120EL、ACR220E、ACR220EL、ACR320E、ACR320EL，江蘇斯菲爾PD194-E4，珠海派諾PMAC503，深圳中電電力PMC-530A，美國電氣控制QP650，華通測控PDM-803HE等。
下面以ACREL的ACR120E產品為例,介紹ACR120E多功能網路儀表的功能及技術參數。
功能：LED顯示、全電參量測量(U、I、P、Q、PF、F);四象限電能計量;2DI+2DO;RS485通訊接口、Modbus協定。
適用環境
工作溫度：-10℃~+45℃
儲存溫度：-25℃~+70℃
相對濕度：≤95%不結露
海拔高度：≤2500m
電磁兼容
靜電抗干擾實驗Ⅲ級(IEC61000-4-2)
輻射抗干擾試驗Ⅲ級(IEC61000-4-3)
電快速瞬變脈衝群干擾試驗Ⅳ級(IEC61000-4-4)
浪涌抗干擾試驗Ⅳ級(IEC61000-4-5)
射頻傳導干擾試驗Ⅲ級(IEC61000-4-6)
電磁場抗干擾試驗Ⅲ級(IEC61000-4-8)
功能
可直接從電流、電壓互感器接入信號;
可任意設定PT/CT變比;
儀表顯示可滾動設定;
I/O開關量，繼電器報警輸出，4~20mA模擬量等功能模組化設計;
多塊儀表可設定不同地址;
可通訊接入SCADA、PLC系統中;可與業界多種軟體通訊(Intouch,Fix,Citec，組態網等);
LED或藍屏背光LCD顯示，可視度高;
方便安裝，接線簡單，工程量小;
儀表採用專用失電保護電路，在失電情況下，數據保存不丟失，恢復電源後，儀表繼續運行;
四象限電能計量，分時計費，最大需量紀錄及12個月電能統計。
套用領域
能源管理系統
變電站自動化
配電網自動化
小區電力監控
工業自動化
智慧型建築
智慧型型配電盤、開關櫃
技術參數
網路
三相三線、三相四線
精度等級
電流、電壓：0.2級，
功率、有功電能：0.5級，
頻率：0.05Hz，
無功電能：1級
輸入電流
額定值：AC1A、5A
過負荷：1.2倍持續，瞬時10倍/10秒
功耗：<0.2VA
阻抗：<0.1Ω
輸入電壓
額定值：AC100V、400V
過負荷：1.2倍持續，瞬時2倍/1秒
功耗：<0.2VA
阻抗：>200kΩ
工作電源
工作範圍AC85-270V
頻率50±5Hz，60±5Hz
功耗<1W
工頻耐壓
2kV/1min交流有效值
開關量輸入
2、4或8路路乾接點輸入，內置+5V電源
開關量輸出
輸出方式：2或4路繼電器常開觸點輸出
觸點容量：AC250V/3A、DC30V/3A
脈衝輸出
輸出方式:集電極開路的光耦脈衝，2路輸出
脈衝常數:10000、40000、160000imp/kWh
通訊
RS485接口
MODBUS-RTU協定
波特率38400、19200、9600、4800可設定
外形及安裝尺寸(mm)
ACR120E的面框尺寸為80mm*80mm,開孔尺寸為76mm*76mm,安裝深度為91mm。安裝方式為嵌入式，固定方式為擠壓式。LED顯示
ACR120EL的面框尺寸為80mm*80mm,開孔尺寸為76mm*76mm,安裝深度為91mm。安裝方式為嵌入式，固定方式為擠壓式。LCD顯示
ACR220E的面框尺寸為96mm*96mm,開孔尺寸為88mm*88mm,安裝深度為85mm。安裝方式為嵌入式，固定方式為擠壓式。LED顯示。
ACR220EL的面框尺寸為96mm*96mm,開孔尺寸為88mm*88mm,安裝深度為85mm。安裝方式為嵌入式，固定方式為擠壓式。LCD顯示。
ACR320EL的面框尺寸為120mm*120mm,開孔尺寸為108mm*108mm,安裝深度為85mm。LCD顯示。
專利及著作權
ACR120E專利：可程式智慧型表LCD液晶顯示面板(80型)--外觀專利號200730082423.3;一種小體積的網路電力儀表--實用新型專利號200720071534.9
ACR120E著作權登記號：滬DGY-2007-1338《ACRXXE綜合測控軟體V1.0》
範例
型號：ACR120E
輔助電源：AC/DC220V
輸入信號：380V600A/5A2DI/2DO
電網：三相四線
通訊：RS485/Modbus-RTU

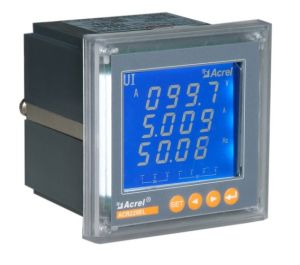

ACR120E多功能電力儀表
