鶴壁集窯址文物鶴壁集窯址於1954年首先被河南省文物工作隊發現，於1963年進行正式考古發掘。本文收集的黑、褐彩陶瓷是對該窯址考古發掘所獲得的大量標本中的代表樣品。通過系統的分析和研究，並與磁州（觀台、彭城）窯黑、褐彩陶瓷的胎、釉化學組成進行了比較，發現了它們之間的明顯差異。
簡介

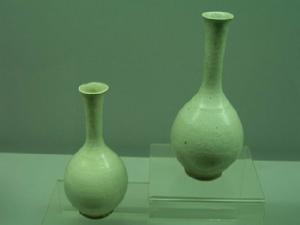

鶴壁集窯址唐五代時期，鶴壁集窯窯具都用耐火土製成。匣缽敞口，直壁。窯柱成管狀。支具分圓形墊餅和上下用圓形墊餅中間以柱相連的兩種。燒制器物以白釉瓷器為主，黃釉占一定比例，黑釉次之。器物有壺、瓶、罐、碗等。北宋時期，匣缽有直壁深腹與直壁方唇下部作鍋底形漏斗狀兩種。燒制瓷器仍以白釉為主，豆青色釉與黑釉器為數不少。器形有碗、盤、罐、缽等。瓷器製作技術較以前有所提高,燒製品種增多，裝飾花紋也漸趨複雜,有刻劃花和白地繪黑花等。(見彩圖[瓷器殘片(宋)]）

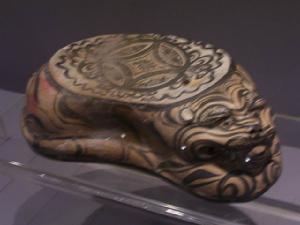

金代繼承北宋技術，窯具較前複雜多樣，除多種式樣的匣缽外，還有各種支墊與器托等。在裝飾技法上更為豐富多采，有刻花、劃花、印花、白地繪黑花，還生產釉上加紅綠彩器物。器形有各式瓶、壺、盂、缽、碗、盤等。褐黃釉折沿大盆最具特色，盆內施黃釉，外施黑釉，器內多刻劃各種紋飾，有的劃一昂首的鵝游於水上，有的劃蓮花、荷葉。兔紋也比較常見，其作法是先劃兔吃草的主題紋飾,在紋飾內敷一層薄薄的白色化妝土,然後施釉，在褐色地上襯托出褐黃色紋飾，這是鶴壁集窯的特有之作。
元代除燒制黑釉、醬釉瓷器外，還繼續燒造白地繪黑花器物，但瓷質和施釉均較粗糙，仿鈞窯的天藍釉和帶有紫紅色斑的瓷器卻大為增加。
鶴壁集窯的產生與發展，是直接與民間用瓷的需要相聯繫的，紋飾題材多來源於民間，表現了民間藝人熟練的技藝
樣品的外貌觀察

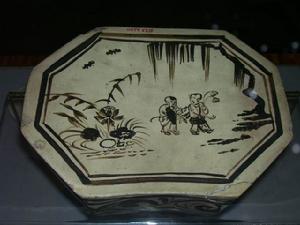

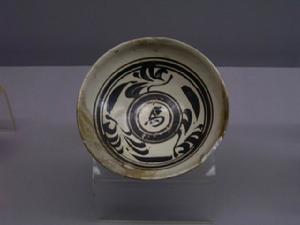

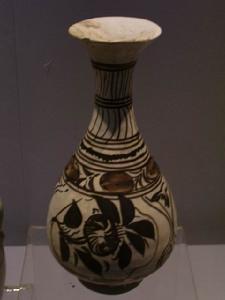

集窯金代白底黑花樣品共十九件，所屬年代為北宋、金和元代，樣品器型有盆、瓶、碗等，大多數樣品器壁的一面施黑釉或醬色釉，黑、褐釉下無化妝土層，而另一面為白地黑花，在元代還有白捷運紅花、褐紅花和褐花。花紋裝飾一般採用繪花技藝，也有少數是繪花和劃花相結合，北宋和金代的白釉面一般無裂紋，但元代的光亮白釉面都有細裂紋或冰裂紋，乳白釉面個別也有裂紋。樣品的胎質一般都比較差，胎中有的還有較大黑或紅色顆粒。
樣品的胎、釉化學分析
集窯金代白底黑花有代表性的樣品的胎、釉、釉加花，黑釉和化妝土層的化學成份列於表1和表2中。為了與歷代磁州窯黑。褐彩瓷的胎、釉化學組成進行比較，找到該兩窯之間在陶瓷化學組成方面的異同，特將磁州窯彩瓷的胎、釉化學組成也列於表4中。為了便於比較，以Al2O3分子數為1，分別計算出鹼金屬氧化物（R2O）、鹼土金屬氧化物（RO）、SiO2和RXOY的分子數，其計算值也分別列於表2、3、4中。其中RXOY表示著色氧化物Fe2O3、TiO2、MnO和其它雜質氧化物如P2O5等分子數的總和。
發展歷程
鶴壁集窯址鶴壁集窯的產生與發展，是直接與民間用瓷的需要相聯繫的，紋飾題材多來源於民間，表現了民間藝人熟練的技藝。唐五代時期，鶴壁集窯窯具都用耐火土製成。匣缽敞口，直壁。窯柱成管狀。支具分圓形墊餅和上下用圓形墊餅中間以柱相連的兩種。燒制器物以白釉瓷器為主，黃釉占一定比例，黑釉次之。器物有壺、瓶、罐、碗等。北宋時期，匣缽有直壁深腹與直壁方唇下部作鍋底形漏斗狀兩種。燒制瓷器仍以白釉為主，豆青色釉與黑釉器為數不少。器形有碗、盤、罐、缽等。瓷器製作技術較以前有所提高,燒製品種增多，裝飾花紋也漸趨複雜,有刻劃花和白地繪黑花等。(見彩圖[瓷器殘片(宋)]）
金代繼承北宋技術，窯具較前複雜多樣，除多種式樣的匣缽外，還有各種支墊與器托等。在裝飾技法上更為豐富多采，有刻花、劃花、印花、白地繪黑花，還生產釉上加紅綠彩器物。器形有各式瓶、壺、盂、缽、碗、盤等。褐黃釉折沿大盆最具特色，盆內施黃釉，外施黑釉，器內多刻劃各種紋飾，有的劃一昂首的鵝游於水上，有的劃蓮花、荷葉。兔紋也比較常見，其作法是先劃兔吃草的主題紋飾,在紋飾內敷一層薄薄的白色化妝土,然後施釉，在褐色地上襯托出褐黃色紋飾，這是鶴壁集窯的特有之作。
元代除燒制黑釉、醬釉瓷器外，還繼續燒造白地繪黑花器物，但瓷質和施釉均較粗糙，仿鈞窯的天藍釉和帶有紫紅色斑的瓷器卻大為增加。
鶴壁集窯白與磁州窯對比分析
鶴壁集窯址（1）鶴壁集窯白地黑字、褐彩陶瓷大多用繪畫技法，少數用繪劃結合的技法裝飾陶瓷。
（2）北宋、金和元代鶴壁集窯白地黑、褐彩陶瓷的胎釉化學組成與歷代磁州窯相比，發現有以下幾點異同：
（a）胎——兩窯胎的SiO2分子數接近，都在3～4之間，而氧化鐵含量和熔劑氧化物分子數，一般來說鶴壁集窯高於磁州窯。因此鶴壁集窯樣品胎一般呈灰黃或灰紅色，也有少數樣品為灰白色，而磁州窯樣品胎一般為灰或灰白色。（b）化妝土——兩窯樣品都使用化妝土，鶴壁集窯化妝土的SiO2分子數（3.16～3.85）比磁州窯的SiO2分子數（2.4左右）明顯高。這說明鶴壁集窯化妝土中的Al2O3/SiO2比明顯低於磁州窯。而其中的鐵、鈦氧化物含量兩窯是比較接近的，都比較低，以使胎表面的增白效果明顯。
（C）白釉——兩窯釉的熔劑氧化物分子數（0.8—1.1）接近；RXOY分子數（0．04～0．08）也接近，但磁州窯釉的SiO2分子數（6．21～7．38）一般比鶴壁集窯釉的SiO2分子數（5．6～6.7）要高一些。不少樣品在彩繪面的背面施加過黑釉或醬色釉，其特點是Al2O3含量較低（14—15％），熔劑氧化物分子數（1．3—1．6）較高，氧化鐵含量在4．8～5．3％之間。
（4）鶴壁集窯樣品的燒成溫度（1110～1160土20℃）低，胎都生燒，氣孔率很高（9～29%），胎中閉口氣孔少，玻化程度差。
關於鶴壁趙都問題
集窯金代白底黑花
