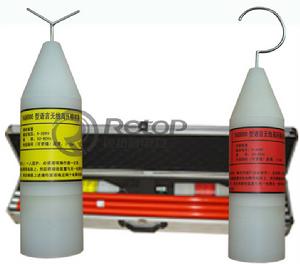

高壓核相器(指針式)工作原理
一、概述
高壓核相儀適用於高壓電力線路的相位核定工作，該產品由上海市電力研究院會同市供電局，對該產品進行了電氣性能方面的試驗，現將試驗結果整理如下：

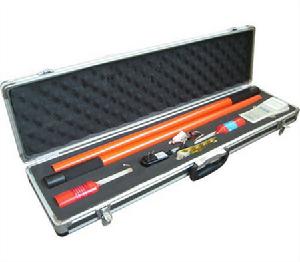

高壓無線核相器圖一中，RA=RA′為固定電阻核相棒。固定電阻Ra=Ra′可調電阻r與r′和微安表Ig組裝成一隻核相表。根據廣義交流電橋原理。當UA=UA′時，調節r和r′可使電橋平衡，即Xg=0，此時，被測兩端電端電壓幅度值和電位相同。如果兩端電壓電位相同，而幅值不完全相等，調節r和r′仍能使電橋平衡。只有當兩端相位不相同時，調節r和r′不能使電橋平衡即Ig=0。此時，被測兩端電壓不是相同位。
三、測試結果
1、單根核相棒電阻值和外形測量結果見表。
| 試品額定電壓 （kV） | 標稱長度 （m/m） | 實測長度 （m/m） | 誤差 % | 標稱電阻值 （MΩ） | 實測電阻值 （MΩ） | 誤差 % | |
| 10 | A | 900 | 865 | -5 | 100 | 100 | 0 |
| A′ | 900 | 865 | -3.8 | 100 | 100 | 0 | |
| 35 | A | 1100 | 1080.3 | -1.7 | 357 | 380 | 6.4 |
| A′ | 1100 | 1080.3 | -1.7 | 357 | 380 | 6.4 | |
| 110 | A | 1100 | 1150 | 4.5 | 660 | 740 | 12 |
| A′ | 1100 | 1150 | 4.5 | 660 | 740 | 12 |
2、單根核相棒工頻耐壓試驗結果見表。
| 試品額定電壓（kV） | 試驗電壓 （kV） | 持續時間 （分） | 結 果 |
| 10 | 50 | 5 | 良好 |
| 35 | 105 | 5 | 良好 |
| 110 | 300 | 5 | 良好 |
3、單根核相棒、電抗元件發熱試驗結果見表。
| 試品額定壓 (kV) | 試驗電壓 (kV) | 測量電流 (uA) | 元件允許電流 (uA) | 最大電流下持續5分鐘元件的溫升 ℃ |
| 10 | 1.0u線=10 | 87 | 674 | 4.5 |
| 2.0u線=20 | 190 | |||
| 35 | 1.0u線=35 | 93 | 443 | 5.5 |
| 2.0u線=70 | 184 | |||
| 110 | 1.0u相=63.5 | 72 | 443 | 5 |
| 2.0u相=127 | 138 |
測試時環境溫度：17.5℃。
4、核相儀整體試驗
（1）試驗室測試接線。
（2）測試結果。
5、現場實測
根據上海市供電局現場實測10kV、35kV和110kV系統的核相結果見表。
| 系統電壓 (kV) | 核 相 表 讀 數 （uA） | ||
| A—A′ | A — B′ | A — C′ | |
| B—B′ | B — C′ | B — A′ | |
| C—C′ | C — B′ | C — A′ | |
| 10 | 1～2 | 42～48 | 42～48 |
| 35 | 1～2 | 46～48 | 46～48 |
| 110 | 0～1 | 53 | 53 |
1、核相儀（高壓核相器(指針式)）系在運行電壓下，進行高壓電力線路的核定相位工作，屬帶電測試工具，特別對直接接觸高電壓的核相棒進行了較高的工頻耐壓試驗。結果表明其絕緣性能和安全距離均能滿足電業安全規程要求。另外由於核相棒末端裝有放電指示管，當高壓核相器(指針式)的核相棒末端與核相表連線斷開情況下，也能保證人身和設備安全。
2、從模擬兩端電壓來看最大相位差30°的同名相電壓（如經過長距離輸電的線路），雖然調節r和r′電阻不能使電橋完全平衡。但與不同名相的其他兩相所測得Ig值相比，它們之間的差值2～3倍，仍能分辨三相的不同相位。
銳拓普電力4、高壓核相器(指針式)經過一定的高壓校驗後，還可作測量高電壓之用。
