◆ 準確度 同相誤差≤3度 不同相≤5度
◆ 主機電源9V ±2V
◆ 採集器電源 7.5V ±1.5V
◆ 採集器X、Y和主機視距傳輸距離≤80m
◆ 3000B型採集器電壓為0.38kv┉500kv
◆ 工作溫度–35℃┉ +50℃
◆ 絕緣伸縮拉桿 縮態為650mm 伸態為3300mm
◆ 包裝箱尺寸（長×寬×高）650mm×250mm×100mm
◆ 產品全重5kg
TAG6000高壓無線核相儀寬電壓核相（0.38kv－－500kv） 核相方式“接觸或非接觸”
產品簡介:
TAG6000高壓無線核相儀，套用於高壓電力線路、變電所的相位校驗和相序校驗，具有可靠的高電壓電氣安全隔離，符合（BMC）標準，通過國家電力部門（武漢高壓研究所）檢測，並發試驗報告，文號（2003）線字第085號。並在吉林、黑龍江、遼寧、河北、山東、江蘇、浙江、貴州、廣東、北京、上海、南京等供電系統使用一年以上普遍反映本產品安全可靠、性能穩定、操作簡便是一種理想的核相儀器。
無線高壓核相儀，核相儀，數字核相儀系統組成及特點：
測試系統由主機（接收）、X採集器（發射）、Y採集器（發射）所組成（附屬檔案包括雙配X採集器（發射）、Y採集器（發射）鋁合金包裝箱、測試線、電池）
本系統全採用數字電路，功能齊全。本系統低功耗，正常使用每年更換一次電池即可（因普通電池自然放電）。當X、Y採集器或主機電源電壓低時主機螢幕有低壓告警顯示。
安全可靠:
X和Y採集器，將電壓相位信號通過無線信道發往主機，具有可靠的高電壓電氣安全隔離。本產品全部採用數字電路，抗干擾性強、數據穩定準確。
方便快捷:
X和Y採集器，採用自動開關機，絕緣桿採用伸縮式拉桿，現場核相時由於沒有任何連線，核相距離可達80米，並不受現場各種條件影響全部核相過程只需兩人在2分鐘內就可完成。
更多功能:
3000型：測量10kv以上採用非接觸方法核相，可在兩個不同電壓等級核相，即可定性測量（同相、不同相）又可定量測量（兩供電線路相角差如30度、60度）
測量相序 （順相序120度、逆相序240度）
驗電功能 當X和Y採集器接觸到高電壓線時，如線路有電主機則顯示X和Y。
1. 無線核相—安全可靠
2. 中文顯示—定性直觀
3. 數字顯示—定量準確
TAG6000高壓無線核相儀使用說明：
一、概述
TAG6000高壓無線核相儀，核相儀，數字核相儀，套用於電力線路、變電所的相位校驗和相序校驗，具有核相、測相序、驗電等功能。具備很強的抗干擾性，符合（ EMC ）標準要求，適應各種電磁場干擾場合。將被測高電壓相位信號由採集器取出，經過處理後直接發射出去。由核相儀接收並進行相位比較，對核相後的結果定性。因本產品是無線傳輸，真正達到安全可靠、快速準確，適應各種核相場合。
二、安全事項
1、現場測試時，操作人員按《電力安全工作規程》的有關要求進行操作。
2、本儀器配備的絕緣桿造用的電壓等級為 ≤ 220KV 。
三、TAG6000高壓無線核相儀設備清單
①鋁合金包裝箱一個
②校驗插頭線
③9V電池一節
④1.5V電池10節
⑤說明書一本
四、TAG6000高壓無線核相儀
TAG6000高壓無線核相儀1、螢幕顯示內容： 無線高壓核相儀、不同相、同相、 X 、 Y 、、
2、電源：主機一隻電池（ NEDA/604/6F22 ）或同等型號。 X 和 Y 採集器 5 節 AG13 電池。
3、自動關機：開機後15分鐘左右主機自動關機 4、背光源：在檢測相位過程中，如果光線太暗，致使讀取數據困難可按動背光開關。
五、技術指標：
①準確度：自校誤差≤2°，現場測試：同相誤差≤10°，不同相誤差≤15°
②採樣速率3次/秒
③主機電源為9V±2V
④X和Y採集器電源電壓為7.5V ±1.5V
⑤主機工作電流≤7mA
⑥X和Y採集器工作電流≤4mA
⑦主機和 X、Y採集器的視距傳輸距離為 X≤80m Y≤50m
⑧工作環境: -35℃┉ +50℃ 濕度：≤95%RH
⑨儲存環境：-40℃┉ +55℃ 濕度：≤95%RH
⑩本產品所測電壓交流等級為 0.38KV┉500KV
六、使用方法
1、主機檢測
⑴系統自校
把產品附帶的專用校驗線插頭插入交流220V電源中，另一端的兩個信號測試夾分別夾採集頭X和Y的採集頭處。主機顯示屏應顯示X、Y同相，相位差應在000°┉001°（如X、Y均不顯示，應將220V插頭調換即可）
⑵現場校驗
現場核相時，先將兩棒放到同一相上自校
2、使用方法
①核相定性同相或不同相，以漢字顯示為準。
核相時看主機各種顯示：
②X 和 Y 分別表示收到 X 和 Y 棒的信號。
③在 X 下方出現 或在 Y 下方出現 則說明 X 棒或 Y 棒電池電壓低。
④在 X 和 Y 的上方出現 說明主機電壓低。
⑤在顯示屏的右上方出現“無線高壓核相儀”說明主機已開機。
（3）、在 X 棒、 Y 棒或主機電池電壓低時，本系統應能正常工作一段時間（如顯示明顯不穩時，必須更換電池。註：X棒和Y棒應同時更換電池）
（4）、如主機顯示屏出現異常現象，則應先關機再開機，主機則會自動恢復正常。
（5）、按背光開關顯示屏處於照明狀態。
3 、採集器檢測 :

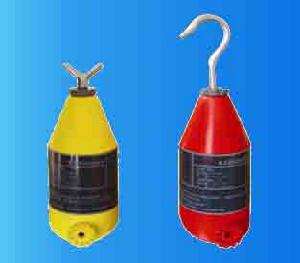

採集器示意圖：
（1）更換電池時，逆時針旋轉，將採集器外殼取下。再將電池蓋打開，更換電池。（電池所需型號 AG13 、數量 5個）
（2）採集器有兩種接觸頭，可根據需要互相更換。更換時將接觸頭逆時針旋轉即可取下。
4、現場核相說明：
① 先將 X和Y採集器分別掛到同一高壓線路上，主機顯示屏應顯示X、Y同相，相位差000°┉001°
②在高壓線核相時應分別將X和Y採集器按以下方法排列進行核相：AA′同相000°┉001°：AB′不同相 120°或240°、BB′ 同相000°┉001°、 BC′不同相120°或240°、CC′同相000°┉001°。
③如果要得到精確數值，應將其中一採集器放到高壓線一採集點上不動，再將另一採集器圍繞高壓線另一採集點前後左右移動，或將X和Y對調，以找出最精確的相位角度。
④在核相時，如 AA′、AB′、BB′、 BC′、CC′的測試數據均為顯示不同相，這是由於所測的兩組供電線路接線組別不同，可能會出現30°或60°的相位差。下面介紹出現這種情況時的測量標準（以30°相位差為例）：測試方法與①和②相同，所測結果以應為：AA ′ 不同相30°、AB′不同相120°或240°，BB′不同相30°、 BC′不同相120°或240°、CC ′不同相30°（註：120°和240°只表示正相序或逆相序）
⑤ 在測量≥10KV時，X和Y可直接同時放在導線或絕緣皮上進行核相
⑥在≥66KV核相時，X和Y採集器可以採取接觸或非接觸方法核相。（如測量110KV和220KV時，將X和Y採集器放在高壓電線下方300mm至1000mm處。測量500KV時，將X和Y採集器放在高壓電線下方1000mm-2000mm處，測量左右允許偏差300mm）
⑦測量相序:假設某條線為A相，將X放在A相上，Y放在另一相上，如顯示120°，則說明是順相序，該相應為“B”，如顯示240°，則是逆相序，該相應為“C”。
⑧ 驗電:將其中一個採集器掛在高壓電線上，如主機螢幕顯示相應採集器的符號，則說明該高壓線有電。相反，如主機螢幕不顯示該採集器的符號，則說明該高壓線無電（但採集器不能代替驗電器）。
七、維護保養
1、本產品是一台精密儀表，不可隨意打開。
2、每年至少更換一次電池。
3、本產品不宜存放在潮濕、高溫、多塵的環境中。
4、絕緣桿首次使用前應做耐壓試驗。
5、絕緣桿應每年進行一次耐壓試驗。
註：絕緣桿第一節上端有內置天線350mm長，不能進行耐壓試驗，內置天線與桿壁外絕緣耐壓為（15 ）kv
4. 遠距離核相—方便快捷
