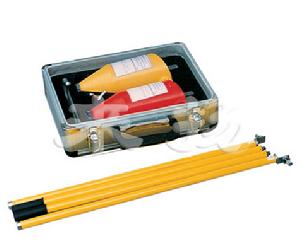

一、概述
二、工作原理
圖一中，RA=RA′為固定電阻核相棒。固定電阻Ra=Ra′可調電阻r與r′和微安表Ig組裝成一隻核相表。根據廣義交流電橋原理。當UA=UA′時，調節r和r′可使電橋平衡，即Xg=0，此時，被測兩端電端電壓幅度值和電位相同。如果兩端電壓電位相同，而幅值不完全相等，調節r和r′仍能使電橋平衡。只有當兩端相位不相同時，調節r和r′不能使電橋平衡即Ig=0。此時，被測兩端電壓不是相同位。
三、測試結果
1、單根核相棒電阻值和外形測量結果見表1。
試品額定電壓（kv） 標稱長度（m/m） 實測長度（m/m） 誤差% 標稱電阻值（MΩ） 實測電阻值（MΩ） 誤差%
10 A 900 865 -5 100 100 0
A′ 900 865 -3.8 100 100 0
35 A 1100 1080.3 -1.7 357 380 6.4
A′ 1100 1080.3 -1.7 357 380 6.4
110 A 1100 1150 4.5 660 740 12
A′ 1100 1150 4.5 660 740 12
2、單根核相棒工頻耐壓試驗結果見表2。
試品額定電壓（kV） 試驗電壓 （kV） 持續時間 （分） 結 果
10 50 5 良好
35 105 5 良好
110 300 5 良好
3、單根核相棒、電抗元件發熱試驗結果見表3。
試品額定壓 (kV) 試驗電壓 (kV) 測量電流(uA) 元件允許電流(uA) 最大電流下持續5分鐘元件的溫升 ℃
10 1.0u線=10 87 674 4.5
2.0u線=20 190
35 1.0u線=35 93 443 5.5
2.0u線=70 184
110 1.0u相=63.5 72 443 5
2.0u相=127 138
測試時環境溫度：17.5℃。
4、核相儀整體試驗
（1）試驗室測試接線見圖二。
（2）測試結果見表4。
5、現場實測
根據上海市供電局現場實測10kV、35kV和110kV系統的核相結果見表5。
系統電壓(kV) 核 相 表 讀 數 （uA）
A—A′ A — B′ A — C′
B—B′ B — C′ B — A′
C—C′ C — B′ C — A′
10 1～2 42～48 42～48
35 1～2 46～48 46～48
110 0～1 53 53
四、結論
1、FRD 型無線高壓核相儀系在運行電壓下，進行高壓電力線路的核定相位工作，屬帶電測試工具，特別對直接接觸高電壓的核相棒進行了較高的工頻耐壓試驗。結果表明其絕緣性能和安全距離均能滿足電業安全規程要求。另外由於核相棒末端裝有放電指示管，當核相棒末端與核相表連線斷開情況下，也能保證人身和設備安全。
2、從模擬兩端電壓來看最大相位差30°的同名相電壓（如經過長距離輸電的線路），雖然調節r和r′電阻不能使電橋完全平衡。但與不同名相的其他兩相所測得Ig值相比，它們之間的差值2～3倍，仍能分辨三相的不同相位。
3、經有關供電局較長時間的實際使用，普遍反映該儀器安全、可靠、使用方便，核相分辨能力高，攜帶輕便。
4、該儀器經過一定的高壓校驗後，還可作測量高電壓之用。
