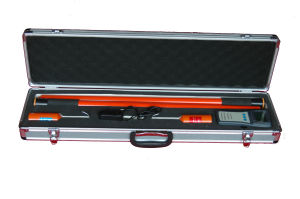

無線核相儀

電力系統核對相位是經常性的工作。傳統的定相方法多數採用電壓互感器或高壓驗電器。這些方法前者設備笨重，後者依靠微弱的輝光指示容易出現誤判斷。無線核相儀使高壓數顯核相這項危險性較大的而又必不可少的工作安全可靠，指針顯示一目了然，重量只有用互感器的1/10—1/20，攜帶方便。實在是高壓電工不可缺少的工具。

基本信息

• 中文名：無線核相儀

• 別稱：高壓定相器、核相器等
• 優點：一目了然，攜帶方便
• 使用者：高壓電工

技術規格

型 號	重 量	適用電壓等級
FRD-10	1.9kg	6-10kV系統
FRD-35	2.4kg	35kV系統
FRD-110	6.5kg	110kV系統

注意事項

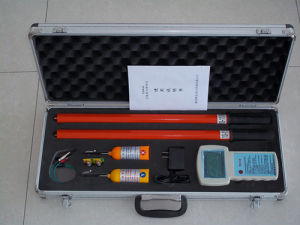

無線核相儀

1．無線核相儀甲棒和乙棒應分別接地，工作中某棒地線脫落應停止工作，接好後再進行測量。

2．無線核相儀應置於乾燥處定期檢查絕緣電阻值，35KV定相器觸勾對接地約60M。6－10KV相定器為27㎜左右。

3．現場工作最好四人，但不得少於三人，填寫第二種工作票。

4．無線核相儀設計中已儘量減少金屬裸露部分，但工作中仍應高度思想集中，防止造成線間短路和接地事故。

自檢

發射器自校驗裝上鉤狀電極持續按試驗按鈕4隻燈閃爍，蜂鳴器同步發聲幾秒後，聲訊號及閃光停。只有1隻LED1繼續保持亮如果未看到以上的各項指示（如部分亮燈或無聲訊號，蜂鳴器連續叫不停等），需要更換電池無線傳輸自校驗一手握一隻發射器同時按下兩個發射器的Test Button如果無線傳輸正常，接收器上的“信號”燈亮。

別稱

核相器、核相儀、核相裝置、無線核相器、高壓核相器、高壓核相儀、語音核相器、語音核相儀、無線核相器、無線核相儀、數字核相器、數字核相儀、定相器、高壓定相器。
