主要優點在於去掉了連線兩個電網（電源）兩端的引線，（距離可達20m）可穿過圍牆和隔牆（板），不受任何地形和設施構架的方式限制，提高了安全性，
操作極為方便，只需一人操作一人監護。
該儀器工作時通過無線傳送模組將數位訊號傳送至接收端，從而降低了干擾，減小了誤差，使儀器工作性能大幅度提高。
在使用中，先將接收裝置操作於被測電網導電體，然後將接收裝置操作於被測另一電網導電體，如果被測的兩個電網的相位相同，語言重複提示：“相位相同”，如果被測的兩個電網的相位不同，語言重複提示：“注意，相位不同”。
絕緣操作管（材料）選用兵工企業生產的三球牌防潮絕緣管，符合EC/1C78 標準具有防潮、耐高壓、抗衝擊、抗彎等特點

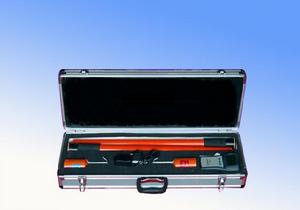

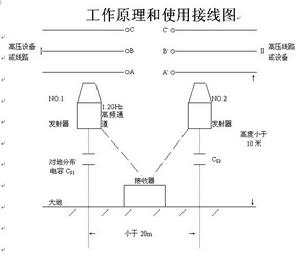

工作原理和使用接線圖
1. 技術參數
使用範圍：6～35kV，110KV， 220KV, 500KV等電壓等級
試品狀態：線路或設備帶電部分
離地高度：小於15米
發射器之間最大距離：小於30米
設備工作頻率：1.2GHZ
2.發射器
發射器N0.1和發射器N0.2 外型尺寸Φ60×120mm 電源8.4V（鎳氫充電電池）
3、接收器 外型尺寸：235×130×43mm
電源電池：12V鎳氫充電電池
.接收器各部件的功能
4、絕緣桿 2根共4節 使用時將二節接合使用
適用範圍：6～35kV，110KV， 220KV, 500KV等電壓等級
絕緣桿由環氧樹脂構成，長度每根2米（每根由二節組成），絕緣桿指定專業生產廠家，長度及試驗電壓符合國際電工委員會IEC60855和國際GB113398-92《帶電作業用絕緣桿通用技術條件》。
絕緣桿工頻耐壓試驗參考表
電壓等級 絕緣桿有效絕緣長度 1分鐘工頻耐壓
10kV及以下 700mm 45kV
35kV 900mm 95kV
110kV 1300mm 220kV
220kV 2100mm 440kV
絕緣桿應定期進行工頻耐壓試驗，並且進行外觀檢查，應無劃痕、斷裂，等異樣。存放於乾燥通風處。
二、使用說明
1、自檢
a. 使用之前必須將發射器NO.1和發射器NO.2，接收器電池充足將自檢線一端接入220V電源，另一端插入發射器NO.1和發射器NO.2，打開發射器電源開關。發射器必須置於離地30cm以上，否則影響接收靈敏度。
b. 打開接收器電源開關，按測試按鈕，接收器進入10秒倒計時，計時完畢即顯示“同相”起始波形，在同一位置並有燈光、文字、聲音提示，表示儀器可正常使用。
2.現場使用
a. 使用前必須遵守《電力安全工具預防性試驗規程》工作要求。
b. 將發射器NO.1和發射器NO.2連線絕緣桿，（絕緣桿必須將二節接合使用）打開電源開關，發射器指示燈顯示綠色。
c. 打開接收器電源開關，按測試鍵，接收器進入10秒倒計時，倒計時完畢將發射器NO.1和發射器NO.2分別同原始端和測試端接觸。發射器指示燈由綠色變成紅色。
d.接收器“同相”時顯示如下：
1．波形在同一起始位置。
2．相位角角差顯示“0”或“360”。
3．文字指示“同相”。
4．同相指示燈亮（電源指示燈、發射器NO.1和發射器NO.2指示燈都亮）。
5．聲音提示。
e.接收器“不同相”顯示如下：
1．始波形不在同一位置。
2．相位角角差顯示“120”或“240”。
3．文字指示“不同相”。
4．同相指示燈不亮（電源指示燈、發射器NO.1和發射器NO.2指示燈都亮）。
發射器指示燈顯示紅色處於發射狀態，表示發射器完好。發射器電池工作時低於8.4V必須充電否則影響接收靈敏度。
接收器有波形顯示、燈光指示，表示收到發射器信號。接收器必須收到發射器NO.1和發射器NO.2信號才作判別，相位角角差顯示“0”和“360”偏差小於±20゜都顯示“同相”。
注意事項
1、 現場操作必須遵守《電力安全工具預試規程》工作要求
2、 使用前必須對儀器自檢，發射器、接收器電池充足，否則影響發射及接收靈敏度。
3、 使用過程中不能大於有效接收器距離，發射器儘量置於開闊處。
使用過程中避免同時使用無線電發射裝置（對講機等），以免干擾接收器無法判別。
原理結構
高壓相位檢測器由兩個在電氣上互不相連的發射器和接收器組成，兩個裝置上均裝有電極，電極可與被測導線相連（或接觸），一隻紅色的發射器其電極的形狀為鉤形以便掛到導線上，另外一隻黃色的為接收器，其電極的形狀為丫形便於接觸導線，這些電極均作為發射與接收信號的天線之用，發射器與接收器的端部均應與配套的絕緣操作桿相接。
傳送裝置正常工作後將採集的具有相位關係的電網電壓信號進行處理後進行調製，然後向接收裝置進行發射，接收裝置將接收到的具有相位特性的電網電壓信號解調後與接收裝置本身採集到的具有相位關係的電網電壓信號進行實時比較，即可測出其相位差值。PD-I型高壓相位檢測器在電力線路核相時認為相位差值小於10°為同相，相位差值大於30°為異相。
注意事項及保養
1、頻率傳輸校驗時必須先裝好天線後再校驗，高壓相位檢測儀的外殼由聚碳酸酯製成，必須保持清潔各種污穢或濕氣必須擦除，每次使用之後，可以用布蘸少許矽油擦試儀器。
2 、儀器不使用時必須妥善存放於箱內
3 、低溫環境下(-10 度或更低) 儀器必須按要求儲存在溫暖的地方電池受冷可能失效。
4 、儀器每次使用前均應試驗。
TAG-5000型高壓無線核相儀
一、設計目標：
TAG-5000高壓相位檢測儀的設計可達到下列目標: 可以核對電網的結構、可以繪製電路圖，對於三相連線的線路要求能確認不同導線的相對相位，在2 個測量組件之間無任何電氣上的連線，這樣可使測量裝置的套用非常靈活和安全。請注意：
▲該裝置採用了無線電頻率的傳輸技術，其工作的基本原理為相位的實時比較。
▲ 裝置可檢查額定電壓的存在。
▲ 所測量的相位角在+10o 範圍內為同相。
▲大於+30o 為異相。
二、結構原理：
TAG-5000包括兩個在電氣上互不相連的組件，裝置上裝有的電極可與被測導線相連，一隻橙色的發射器，其電極的形狀為鉤形，以便掛到導線上，另外一隻黃色的為接收器，其電極的形狀為丫形，便於接觸導線，這些電極均作為發射，與接收信號的天線之用，發射器與接收器的端部均應與絕緣操作桿相接，發射器具有雙重作用並按一定的順序發揮功能。
第一步：檢測被測導線有無電壓，它作為一隻驗電器，對帶電的導線將發出間斷的聲光指示。
第二步：一旦驗電完成(過5-10 秒) ，發射器自動轉入相位測量，發射器向接收器始終發射一種相位特性的無線電頻率信號，在此情況下，線路同時也做天線使用，持續的燈光顯示表明發射器即按此順序正常工作。接收器僅有一個目的，即同相測量，同時發射器也在工作。為了：
1) 保證導線上有電壓;
2) 接收從發射器來的無線電頻率信號;
3) 將測得的相位與接收到的相位特性信號進行實時比較;
4) 同相時接收器會送出一持續的強光和聲信號;異相時，接收器送出一弱光信號，它僅表明接收器所接觸的那根導線有電壓。
發射器和接收器包括一個整體試驗系統可以對所有的部件進行試驗:電氣元件、電池、線路和天線。進行這種試驗相當於對實際線路的接觸試驗，發射器和接收器不設開關按鈕，只要儀器與帶電線路一接觸將立即自動工作，測量電極不與導線接觸就立即停止工作。
三、校驗：
1、單只發射器—橙色：
發射器模組上有發信器，其工作頻率接近於電網的頻率，按下TestButton立即啟動發信，由模組內部發出的信號經電極到天線，這相當於實際線路上的接觸模擬。
※ 裝上鉤狀電極
※ 連續按試驗按鈕（TestButton）
※4隻燈連續1秒表1次亮，蜂鳴器同步發聲。
※ 幾秒後，聲訊號及閃光停，只有1隻LED1繼續保持亮，只要TestButton按住不動。
※ 如果未看到以上的各項指示（如部分燈亮或無聲訊號等），需要更換電池。
2、單只接收器—黃色：
接收器的模組與發射器的一樣，其工作頻率接近於電網的頻率，按下TestButton立即啟動工作，模組內發出的信號經電極到天線，這相當於實際線路上的接觸模擬。
※ 裝上丫狀電極
※ 連續按試驗按鈕（TestButton）
※LED1一直亮，不閃爍，按住試驗按鈕時，蜂鳴器只發出非常短的單聲訊號，同時，LED2、LED3、LED4閃亮一次，如果未看到以上的各項指示，需要更換電池。
四、無線電頻率傳輸的校驗：
內部模組產生的頻率接近於電網的頻率，只要兩隻儀器裝有電極(相當於天線) 就能通過二種方式進行校驗。
1、完全自校：
※ 一手握一隻儀器
※ 按下發射器的TestButton 等到自動轉入相位測量狀態
※ 按下發射器的TestButton 同時按下接收器的TestButton ，如果無線電傳輸正確，接收器上的LED2、LED3、LED4 有規律地亮滅，蜂鳴器同步發聲，LED1 保持發亮
※ 該試驗可由2人進行，1人垂直握住發射器，電極向上，另一人以同樣姿勢握住接收器，兩人之間的距離至少3米（最遠約10米），試驗所用距離比實際套用小，因為信號在空氣中的傳輸不及依靠線路傳輸。
2、發射器和接收器均在電網上的試驗：
※ 將發射器鉤住帶電線路，幾秒鐘後自動轉入，“相位測量”狀態，此時編碼的無線電頻率疊加在電肉頻率上傳送。
※ 按下接收器的TestButton
※ 之後發生的情況與上述第1節相同。
※ 傳輸距離約7米，比第1節中的距離稍長，因為發射器的信號可沿電線傳輸，仍小於實際測量的距離，而接收器只有自身的電極做天線，
3、發射器和接收器均在電網上的試驗：
※ 將發射器鉤住帶電線路，幾秒鐘後自動轉入“相位測量”狀態，同樣將接收器接觸另一根同相導線應發出聲光信號。
※ 將接收器放到另一相停止發射“相同信號”。
五、主要功能及技術參數：
| 電壓等級 | 10KV 35KV 110KV |
| 絕緣桿長度 | 1m 4根 ( 110KV+3根絕緣桿 ） |
| 無線傳送距離 | 0-100m（可根據不同需要定製） |
| 工作頻率 | 50Hz |
| 電源 | 9V電池 |
| 環境溫度 | -20°C--+50° |
| 生產商 | 上海易人電氣有限公司 |
六、測量工作：
使用本儀器的前後應對整套裝置(裝上電極)進行全自動試驗，線路電壓測量(只使用發射器)
※ 將鉤形電極擰到發射器的頂部。110KV核相時請將發射器操作桿頂部加短桿。
※ 將裝好電極的發射器裝上操作桿。
※ 將發射器上的鉤子掛到被測線路上，此時操作人員可在發射器的背部看到：4 只指示燈: LED1- LED4； 一隻試驗按鈕: TestButton ；一隻蜂鳴器；
判 斷
當接觸帶電導線時，可聽到聲信號同時4 只指示燈亮，過5-10 秒後其中LED2-4 即熄滅聲信號停止發射器作為電壓測量時，設定的工作時間為5-10 秒，之後即自動進入相位測量，此時僅一隻LED 指示燈亮，如果5-10 秒後聲光信號不停即電池電量不足需換電池。如測另一相線路並有間斷聲，為了延長該時間，需將發射器脫離線路，等到LED1 熄滅，再把發射器放到線路上做另外的電壓測量幾秒鐘。同上進入測量模式時，發射器向空中發射無線電頻率信號，同時，有一部分信號沿作為天線的線路傳輸，接收器一旦能識別該信號時，接收器立即啟動工作。
七、同相測量：(發射器+接收器)
此時發射器已經掛到線路上並已進入相位測量模式
※ 將接收器裝上合適的電極接到絕緣桿上
※ 將接收器接觸被試驗的導線上此時操作人員也可在接收器的底部看到: 4 只指示燈:LED1-LED4 ；一隻試驗按鈕: TestButton ；一隻蜂鳴器；
判 斷
當線路有電壓時，接收器自動啟動且LED1 持續發光，蜂鳴器發出短暫的嘟嘟聲，此時接收器已做好接收來自發射器解碼信號的準備，如果兩根導線的相位一致，只要符合條件，LED1 LED2 LED3 及LED4 指示器亮但並不閃光，同時蜂鳴器發出一持續的聲信號。只要某一側線路無電壓或連線其它的線路，或2隻單元的某一隻脫離導線，聲光指示立即停止。
在正常使用條件下，無線電頻率的傳送範圍在15 米內，可根據用戶要求定做。
八、更換電池：
高壓相位檢測儀的發射器和接收器各用1 節9V 鹼性電池，更換步驟如下:
1、拆下電極;
2、擰開單元頂上的螺帽;
3、推動單元頂上的金屬螺絲帽以推動電子模組;
4、當電子模組在塑膠殼內發生移動，即可去掉塑膠殼，取下金屬罩取得外殼內部位於電子電路一側的電池，拉動帶子取出電池。更換新電池;
5、按上述相反程式重新恢復，要保證金屬罩正確就位，孔的中心螺帽輕輕擰到電子模組上，的金屬絲帽上直到回到其最後的位置，並將電極重新擰上，*特別注意事項:更換電池時，按電池盒內表明的圖示必須保證電池極性的正確。
九、注意事項及保養：
1、頻率傳輸校驗時必須先裝好天線後再校驗，高壓相位檢測儀的外殼由聚碳酸酯製成，必須保持清潔各種污穢或濕氣必須擦除，每次使用之後，可以用布蘸少許矽油擦試儀器。
2、儀器不使用時必須妥善存放於箱內
3、低溫環境下(-10 度或更低) 儀器必須按要求儲存在溫暖的地方電池受冷可能失效。
4、儀器每次使用前均應試驗。
十、保修：
自發貨之日起一年內，在正常使用狀態下儀器沒有材料和製作工藝上的缺陷，如果出現儀器無法操作，退回原廠修理，由於人為原因造成的儀器損壞不屬保修範圍之列。
