概 述

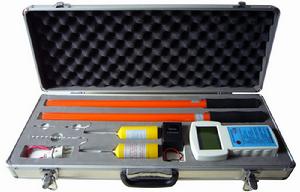

無線高壓核相儀，套用於電力線路、變電所的相位校驗和相序校驗，具有核相測相序特點、驗電等功能具備很強的抗干擾性，符合（ EMC ）標準要求，適應各種電磁場干擾場合。將被測高電壓相位信號由採集器取出，經過處理後直接發射出去。由核相儀接收並進行相位比較，對核相後的結果定性。因本儀器是無線傳輸，真正達到安全可靠、快速準確，適應各種核相場合。將被測高電壓相位信號由採集器取出,經過處理後直接發射出去。由核相儀接收並進行相位比較,對核相後的結果定性。因本產品是無線傳輸,真正達到安全可靠、快速準確,適應各種核相場合,無線高壓核相儀採集器有兩種接觸頭,可根據需要互相更換。更換時將接觸頭逆時針旋轉即可取下,更換電池時,逆時針旋轉,將採集器外殼取下。再將電池蓋打開,更換電池
無線高壓核相器安全事項
1、現場測試時，操作人員應按電力部門高壓測試安全距離標準進行操作。
2、所測試絕緣桿電壓等級為 ≤ 220KV 。
技術特性
1、螢幕顯示內容：無線高壓核相儀，不同相、同相、頻率、X、Y、 、 、。
2、電源：主機採用可充電電源，X 和 Y 採集器 5 節 AG13 電池。
3、自動關機：開機後8分鐘左右主機自動關機
4、接觸被測強電場時，儀器會自動報警。
技術指標
①準確度：同相誤差≤15°，不同相誤差≤15°
②採樣速率 3 次 / 秒
③X和Y採集器電源電壓為7.5V ±1.5V
④X和Y採集器工作電流≤4mA
⑤主機和 X、Y採集器的視距傳輸距離為X、Y≥100m
⑥工作環境：-35°┉ +50° 濕度：≤95%RH
⑦儲存環境：-40°┉ +55° 濕度：≤95%RH
⑧本產品主機所測電壓等級為 0.38KV┉500KV
維護保養
1、本儀器是一台精密儀表不要隨意打開。
2、在長時間不使用，應取出採集器電池。
3、每年至少更換一次電池。
4、本儀器應存放在避免潮濕、高溫、多塵的環境中。
5、絕緣桿首次使用前應做耐壓實驗。
6、絕緣桿每年進行一次耐壓試驗。
註：絕緣桿第一節上端有內置天線350mm長，不能進行耐壓試驗，內置天線與桿壁外絕緣耐壓為15KV。
結論
1、RXHX無線高壓核相儀系在運行電壓下，進行高壓電力線路的核定相位工作，屬帶電測試工具，特別對直接接觸高電壓的核相棒進行了較高的工頻耐壓試驗。結果表明其絕緣性能和安全距離均能滿足電業安全規程要求。另外由於核相棒末端裝有放電指示管，當核相棒末端與核相表連線斷開情況下，也能保證人身和設備安全。
2、從模擬兩端電壓來看最大相位差30°的同名相電壓（如經過長距離輸電的線路），雖然調節r和r′電阻不能使電橋完全平衡。但與不同名相的其他兩相所測得Ig值相比，它們之間的差值2～3倍，仍能分辨三相的不同相位。
3、經有關供電局較長時間的實際使用，普遍反映該儀器安全、可靠、使用方便，核相分辨能力高，攜帶輕便。
4、該儀器經過一定的高壓校驗後，還可作測量高電壓之用。
使用方法
當接觸帶電導線時可聽到聲信號同時4 只指示燈亮，過5-10 秒後其中LED2-4 即熄滅聲信號停止發射器作為電壓測量時設定的工作時間為5-10 秒之後即自動進入相位測量，此時僅一隻LED 指示燈亮，如果5-10 秒後聲光信號不停即電池電量不足需換電池。如測另一相線路需將發射器脫離線路等到LED1 熄滅再把發射器放到線路上做另外的電壓測量。同上。
進入測量模式時發射器向空中發射無線電頻率信號同時有一部分信號沿作為天線的線路傳輸接收器一旦能識別該信號時，接收器立即啟動工作。
無線核相儀是用於高壓電力線路與變壓器等大型設備在安裝運行前進行相序核對的專用器器。PSWHX無線高壓核相儀改變了過去接觸式測量方法，根除了接觸式測量的危險性，有利保障了測量人員的人身安全。測量方法簡單，測量結果可靠。
