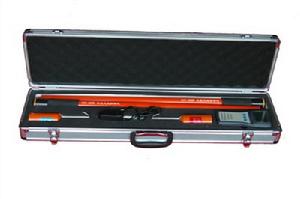

高壓語音核相儀

核相儀又稱：核相儀，高壓核相儀，無線核相儀，高壓無線核相儀等。
高壓語音核相儀主要套用於電力線路、變電所的相位校驗和相序校驗，具有核相、測相序、驗電等功能，具備很強的抗干擾性，符合（ EMC ）標準要求，適應各種電磁場干擾場合。將被測高電壓相位信號由採集器取出，經過處理後直接發射出去，由核相儀接收並進行相位比較，由上海日行電氣有限公司對核相後的結果定性。因本產品是無線傳輸，能夠真正達到安全可靠、快速準確，適應各種核相場合。
本產品安全可靠、性能穩定、操作簡便，是一種理想的核相儀器。
改產品目前的品牌主要是日行，rixda、shrc、等。主要的生產廠家有諸如上海日行電氣有限公司，揚州雙寶、美國weide公司。

技術指標如下

1. 準確度：自校誤差≤2°現場測試：同相誤差≤10°不同相誤差≤15°
2. 主機電源電壓為9V±2V（NEDA/604/6F22或同等型號電池）
3. X和Y採集器電源電壓為7.5V±1.5V（5節AG13電池）
4. 主機工作電流≤7mA
5. 主機和X、Y採集器的視距傳輸距離為≤30m
6. 本產品所測電壓等級為0.38KV～500KV
7. 工作環境：-35℃～+50℃ 濕度≤90%RH
8. 儲存環境：-40℃～+55℃ 濕度≤95%RH

特點

1. 無線核相 不同相、同相、X、Y
2. 採樣速率 3次/秒
3. 背光源 在檢測相位過程中，如果光線太晴，致使讀書 數據困難可開啟背光開關
4. 自動關機 開機狀態無操作達15分鐘左右時，主機自動 關機

核相儀判斷

當接觸帶電導線時可聽到聲信號同時4 只指示燈亮，過5-10 秒後其中LED2-4 即熄滅聲信號停止發射器作為電壓測量時設定的工作時間為5-10 秒之後即自動進入相位測量，此時僅一隻LED 指示燈亮，如果5-10 秒後聲光信號不停即電池電量不足需換電池。如測另一相線路需將發射器脫離線路等到LED1 熄滅再把發射器放到線路上做另外的電壓測量。
同上，進入測量模式時發射器向空中發射無線電頻率信號同時有一部分信號沿作為天線的線路傳輸接收器一旦能識別該信號時，接收器立即啟動工作。無線核相儀產品是用於高壓電力線路與變壓器等大型設備在安裝運行前進行相序核對的專用器器。RXHX2000核相器改變了過去接觸式測量方法，根除了接觸式測量的危險性，有利保障了測量人員的人身安全。測量方法簡單，測量結果可靠。

結論

1、RX無線核相儀系在運行電壓下，進行高壓電力線路的核定相位工作，屬帶電測試工具，特別對直接接觸高電壓的核相棒進行了較高的工頻耐壓試驗。結果表明其絕緣性能和安全距離均能滿足電業安全規程要求。另外由於核相棒末端裝有放電指示管，當核相棒末端與核相表連線斷開情況下，也能保證人身和設備安全。
2、從模擬兩端電壓來看最大相位差30°的同名相電壓（如經過長距離輸電的線路），雖然調節r和r′電阻不能使電橋完全平衡。但與不同名相的其他兩相所測得Ig值相比，它們之間的差值2～3倍，仍能分辨三相的不同相位。
3、經有關供電局較長時間的實際使用，普遍反映該儀器安全、可靠、使用方便，核相分辨能力高，攜帶輕便。
4、該儀器經過一定的高壓校驗後，還可作測量高電壓之用。
