基本內容
相位檢測儀相位檢測儀可分為兩大類:一是無線相位檢測儀,二是有線相位檢測儀;

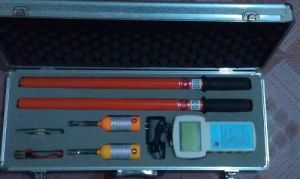

一、相位檢測儀

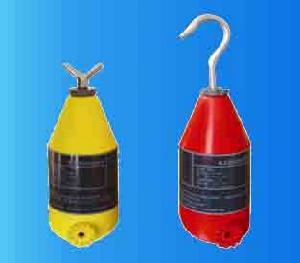

相位檢測儀,套用於電力線路、變電所的相位校驗和相序校驗,具有核相、測相序、驗電等功能。具備很強的抗干擾性,符合(EMC)標準要求,適應各種電磁場干擾場合。被測高電壓相位信號由採集器取出,經過處理後直接發射出去。由接收器接收並進行相位比較,對核相後的結果定性。因本產品是無線傳輸,真正達到安全可靠、快速準確,適應各種核相場合。
主要特點:
>螢幕顯示內容:無線核相儀、不同相、同相、X、Y及其波形、相位角度。
>電源:主機一隻電池(NEDA-604/6F22)或同等型號。X和Y採集器5節AG13電池。
>自動關機:開機後15分鐘左右主機自動關機。
>背光源:在檢測相位過程中,如果光線太暗,致使讀取數據困難可按動背光開關。
主要技術指標:
>準確度:自校誤差≤2°現場測試:同相誤差≤10°不同相誤差≤15°
>採樣速率3次/秒
>主機電源為9V±2V
>X和Y採集器電源電壓為7.5V±1.5V
>主機工作電流≤7mA
>X和Y採集器工作電流≤4mA
>主機和X、Y採集器的視距傳輸距離為X≥80m Y≥50m
>工作環境:-35℃-+45℃ 濕度≤95%RH
>儲存環境:-40℃-+55℃ 濕度≤95%RH
>電壓等級:6~10KV、35KV、110KV、220KV、330KV、500KV
二、相位檢測儀
相位檢測儀
相位檢測儀
,可以分別在6﹑10﹑35﹑110﹑220﹑330﹑500千伏系統確定兩個電源(發電機組)相位,以便確定併網。它具有重量輕(約2~4公斤)、體積小、操作簡便的特點。
主要技術參數:
>環境溫度:-10~40℃
>環境濕度:20~80%RH
>顯示方式:數字顯示被測電壓。
>電源開關:自動。
>可用220V低電壓檢驗核相儀表是否正常。
>相位不同時,發出語言“相位不相同”並有燈光顯示。
