簡介

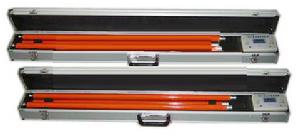

高壓核相儀具有核相、測相序，驗電等功能，具備很強的抗干擾性，將被測高壓相位信號由採集器取出，經過處理後直接發射出去，主要用於電力線路、變電所的相位校驗和相序校驗。套用領域：高壓相位檢測儀主要套用於電力行業、電子製造、工控等行業。
技術參數
高壓相位檢測儀高壓相位檢測儀使用範圍：6～35kV
試品狀態：線路或設備帶電部分
離地高度：小於10米
發射器之間最大距離：小於20米
設備工作頻率：1.2GHZ
2.發射器
（a）側視圖 （b）底視圖
.發射器NO.1和NO.2各部件的功能
* 發射器N0.1和發射器N0.2 外型尺寸Φ60×120mm 電源8.4V（鎳氫充電電池）
3、接收器 外型尺寸：235×130×43mm
電源電池：12V鎳氫充電電池
.接收器各部件的功能
4、絕緣桿 2根共4節 使用時將二節接合使用
適用範圍：6~35kV
絕緣桿由環氧樹脂構成，長度每根2米（每根由二節組成），絕緣桿指定專業生產廠家，長度及試驗電壓符合國際電工委員會IEC60855和國際GB113398-92《帶電作業用絕緣桿通用技術條件》。
高壓相位檢測儀
絕緣桿工頻耐壓試驗參考表
電壓等級 絕緣桿有效絕緣長度 1分鐘工頻耐壓
10kV及以下 700mm 45kV
35kV 900mm 95kV
110kV 1300mm 220kV
220kV 2100mm 440kV
絕緣桿應定期進行工頻耐壓試驗，並且進行外觀檢查，應無劃痕、斷裂，等異樣。存放於乾燥通風處。
二、高壓相位檢測儀特 點 ：
1. 無線核相 不同相、同相、X、Y
2. 採樣速率 3次/秒
3. 背光源 在檢測相位過程中，如果光線太晴，致使讀書 數據困難可開啟背光開關
4. 自動關機 開機狀態無操作達15分鐘左右時，主機自動 關機
三、高壓相位檢測儀判斷
當接觸帶電導線時可聽到聲信號同時4 只指示燈亮，過5-10 秒後其中LED2-4 即熄滅聲信號停止發射器作為電壓測量時設定的工作時間為5-10 秒之後即自動進入相位測量，此時僅一隻LED 指示燈亮，如果5-10 秒後聲光信號不停即電池電量不足需換電池。如測另一相線路需將發射器脫離線路等到LED1 熄滅再把發射器放到線路上做另外的電壓測量。同上。
進入測量模式時發射器向空中發射無線電頻率信號同時有一部分信號沿作為天線的線路傳輸接收器一旦能識別該信號時，接收器立即啟動工作。
高壓相位檢測儀產品是用於高壓電力線路與變壓器等大型設備在安裝運行前進行相序核對的專用器器。RXHX2000核相器改變了過去接觸式測量方法，根除了接觸式測量的危險性，有利保障了測量人員的人身安全。測量方法簡單，測量結果可靠。
四、高壓相位檢測儀結論
1、高壓相位檢測儀系在運行電壓下，進行高壓電力線路的核定相位工作，屬帶電測試工具，特別對直接接觸高電壓的核相棒進行了較高的工頻耐壓試驗。結果表明其絕緣性能和安全距離均能滿足電業安全規程要求。另外由於核相棒末端裝有放電指示管，當核相棒末端與核相表連線斷開情況下，也能保證人身和設備安全。
2、從模擬兩端電壓來看最大相位差30°的同名相電壓（如經過長距離輸電的線路），雖然調節r和r′電阻不能使電橋完全平衡。但與不同名相的其他兩相所測得Ig值相比，它們之間的差值2～3倍，仍能分辨三相的不同相位。
3、經有關供電局較長時間的實際使用，普遍反映該儀器安全、可靠、使用方便，核相分辨能力高，攜帶輕便。
4、該儀器經過一定的高壓校驗後，還可作測量高電壓之用。
