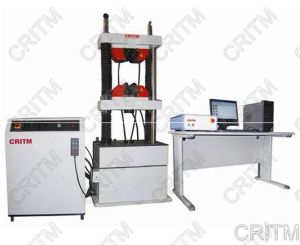

電液伺服液壓萬能試驗機是利用液壓油的壓力對試樣載入,進行金屬、非金屬及複合材料的拉伸、壓縮、彎曲、剪下等材料力學性能測定的實驗設備。該系列產品具有穩定可靠、高精度、使用耐久的特點,特別適合於大載入力的材料力學實驗,是工廠、學校和科研單位理想的實驗設備,該機設計完全滿足國標GB/T228-2002《金屬材料室溫拉伸試驗方法》和GB/T7314《金屬材料室溫壓縮方法》的要求
功能特點:
◎用途廣泛,可對金屬、非金屬、複合材料進行拉伸、壓縮、彎曲、剪下等試驗。
◎主機美觀大方,液壓夾具按鍵操作,自動夾緊。
◎EDC測量控制器測量解析度最高達±18萬碼,採用全程測量不分檔技術、非線性修正技術,使整機測量實現高精度。
◎EDC測量控制器控制位移速度可任意設定,亦可構成應力、應變控制系統。
◎DOLI公司位移測量裝置運行可靠,精度高。
◎具有負荷極限、位移極限、試樣破斷停機等保護功能及摘引伸計預警提示功能。
◎微機系統通過USB或Ethernet接口與EDC測量控制器通訊,可將全部試驗操作納入微機控制。
◎中文Windows界面下的TestExpert•NET程式控制及數據處理軟體,實時採集並顯示試驗數據,繪製試驗曲線。
◎可繪製力-變形、力-位移、應力-應變等多種試驗曲線,具有局部放大或縮小,多條曲線疊加對比等功能。
◎按選定的計算項目列印圖文同幅試驗報告,對批試樣可進行統計處理並具有列印預覽及人工有效修正等功能。
◎進口比例伺服閥隨動控制,精度高、回響快。
◎採用進口液壓泵的油源,工作穩定可靠、噪音低。
◎高水平的三閉環控制技術,可實現力、變形、位移的閉環控制,控制方式可平滑切換。
型號 YNS系列 YNS300 YNS500 YNS600 YNS1000 YNS2000
控制器 國產KNZ板卡控制器,內置式,採樣速率高
YDL系列 YDL300 YDL500 YDL600 YDL1000 YDL2000
控制器 進口德國DOLI公司外置式EDC220控制器,穩定可靠,實驗功能擴充方便
實驗力 最大實驗力 300kn
500kn
600kn
1000kn
2000kn
力測量精度 在最大實驗力2%~100%範圍內,精度為示值的±0.5%,±1%兩種
變形 變形測量精度 在引伸計量程的0.2%~100%,為示值的±0.5%
位移 活塞行程(mm) 150 200
位移測量精度 ±0.5%
速度 速度精度 ±0.5%
夾持範圍
板試樣 Ø10~ø32 Ø13~ø40 ø10~ø60 ø20~ø70
板試樣 0~15 0~30 0~40 15~50
彎曲實驗台 兩支點間距 20-140(mm) 30-320(mm)
彎曲支錕寬度 140(mm) 160(mm)
主機 兩支柱間距 430mm 470mm 550mm 640mm
拉伸夾頭最大間距(包括活塞行程) 650mm 700mm 700mm 750mm
主機外型尺寸(MM)H.W.D 2150×850×580 2280×800×580 2550×1200×710 3000×1220×828
上下壓板最大間距 500mm 560mm
液壓源尺寸(mm)H.W.D 970×700×850
整機功率 主機220V,油源380V,≤4.5kW 主機220V,油源380V,≤5kW
