集總參數元件

實際電路中使用的電路部件一般都和電能的消耗現象及電、磁能的儲存現象有關，它們交織在一起並發生在整個部件中。假定在理想條件下，這些現象可以分別研究，並且這些電磁過程都分別集中在各元件內部進行，這樣的元件稱為集總參數元件，簡稱為集總元件。

基本內容

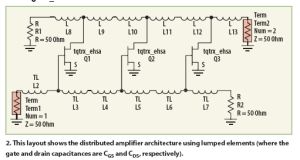

圖

一個電路應該作為集總參數電路，還是作為分布參數電路，或者說，要不要考慮參數的分布性，取決於其本身的線性尺寸與表征其內部電磁過程的電壓、電流的波長之間的關係。若用 l表示電路本身的最大線性尺寸，用λ表示電壓或電流的波長，則當不等式 λ>>l 成立，電路便可視為集總參數電路，否則便需作為分布參數電路處理。電力系統中，遠距離的高壓電力傳輸線即是典型的分布參數電路 ，因50Hz的電流 、電壓其波長雖為 6000 千米，但線路長度達幾百甚至幾千千米，已可與波長相比。通信系統中發射天線等的實際尺寸雖不太長，但發射信號頻率高、波長短 ，也應作分布參數電路處理。
