釋義
詞語：開關拼音： kāi guān
詳細解釋
1.打開城門、宮門、關隘等的門戶。《逸周書·大匡》：“外食不贍，開關通糧。”《史記·秦始皇本紀》：“ 秦人開關延敵，九國之師逡巡遁逃而不敢進。”《續資治通鑑·宋欽宗靖康元年》：“臣願激合勇義之士，設伏開關，出其不意，掃其營以報。”
2.開啟和關閉。《兒女英雄傳》第三五回：“緊接著便聽得外間的門風吹的開關亂響，嚇得個婁主政骨軟筋酥。”
3.電器裝置上接通和截斷電路的設備。 浩然《艷陽天》第一○六章：“ 蕭長春跟焦振叢借了一把舊手電，電不足，開關也不好使。”
4.設在流體管道上控制流量的裝置。如：油門開關；氣門開關。
開關概念
是用來接通和斷開電路的元件，而且還有主動預防電氣火災的功能。開關套用在各種電子設備，家用電器中。
開關分類

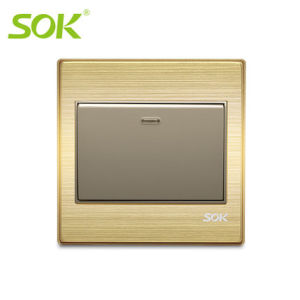

開關圖片按開關的連線方式來分：單控開關、雙控開關、雙極(雙路)雙控開關等。
按規格尺寸分：86型、118型、120型。
基本結構
最簡單的開關有二片名叫“接點”的金屬，二接點接觸時使電流形成迴路，二接點不接觸時電流開路。選用接點金屬時需考慮其對抗腐蝕的程度，因為大多數金屬氧化後會形成絕緣的氧化物，使接點無法正常工作。選用接點金屬也需考慮其電導率、硬度、機械強度、成本及是否有毒等因素[1]。
有時會在接點上電鍍抗腐蝕金屬。一般會鍍在接點的接觸面，以避免因氧化物而影響其性能。有時接觸面也會使用非金屬的導電材料，如導電塑膠。
開關中除了接點之外，也會有可動件使接點導通或不導通，開關可依可動件的不同為分為槓桿開關（toggle switch）、按鍵開關、船型開關（rocker switch）等，而可動件也可以是其他型式的機械連桿。
分類
是用來接通和斷開電路的元件，開關套用在各種電子設備，家用電器中。
按用途分：波段開關、錄放開關、電源開關、預選開關、限位開關、控制開關、轉換開關、隔離開關等。
按結構分：滑動開關、鈕子開關、撥動開關、按鈕開關、薄膜開關等。
根據接觸類型分：開關按接觸類型可分為a型觸點、b型觸點和c型觸點三種。接觸類型是指，“操作（按下）開關後，觸點閉合”這種操作狀況和觸點狀態的關係。需要根據用途選擇合適接觸類型的開關。
隔離開關的用途
隔離開關（刀閘）的用途主要是：
(1）用於隔離電源，將高壓檢修設備與帶電設備斷開，使其間有一明顯可看見的斷開點。
(2）隔離開關與斷路器配合，按系統運行方式的需要進行倒閘操作，以改變系統運行接線方式。
(3）用以接通或斷開小電流電路。隔離開關可以進行以下操作：可以拉、合閉路開關的旁路電流；拉、合變壓器中性點的接地線，但當中性點上接有消弧線圈時，只有在系統無故障時，方可操作；拉、合電壓互感器和避雷器；拉、合母線及直接連線在母線上設備的電容電流；拉、合電容電流不超過5安的空載線路；三聯隔離開關可以拉、合電壓在10千伏及以下、電流在15安以下的負荷等。在操作隔離開關時應注意，線路送電時先合母線側的隔離開關，後合線路側隔離開關，再合斷路器。線路停電時應先斷開斷路器，後拉開隔離開關。不能帶負荷拉、合高壓隔離開關。
主要參數
額定電壓
是指開關在正常工作時所允許的安全電壓. 加在開關兩端的電壓大於此值,會造成兩個觸點之間打火擊穿。
額定電流
指開關接通時所允許通過的最大安全電流.當超過此值時,開關的觸點會因電流太大而燒毀。
絕緣電阻
指開關的導體部分與絕緣部分的電阻值.絕緣電阻值應在100MΩ以上。
接觸電阻
是指開關在導通狀態下,每對觸點之間的電阻值.一般要求在0.1-0.5Ω以下,此值越小越好。
耐壓
指開關對導體及地之間所能承受的最低電壓。
壽命
是指開關在正常工作條件下, 能操作的次數.一般要求在5000-35000次左右。
光電開關
1、概述
光電開關是感測器大家族中的成員，它把發射端
開關採用積體電路技術和SMT表面安裝工藝而製造的新一代光電開關器件，具有延時、展寬、外同步、抗相互干擾、可靠性高、工作區域穩定和自診斷等智慧型化功能。這種新穎的光電開關是一種採用脈衝調製的主動式光電探測系統型電子開關，它所使用的冷光源有紅外光、紅色光、綠色光和藍色光等，可非接觸，無損傷地迅速和控制各種固體、液體、透明體、黑體、柔軟體和煙霧等物質的狀態和動作。
接觸式行程開關存在回響速度低、精度差、接觸檢測容易損壞被檢測物及壽命短等缺點，而電晶體接近開關的作用距離短，不能直接檢測非金屬材料。但是，新型光電開關則克服了它們的上述缺點，而且體積小、功能多、壽命長、精度高、回響速度快、檢測距離遠以及抗光、電、磁干擾能力強。
目前，這種新型的光電開關已被用作物位檢測、液位控制、產品計數、寬度判別、速度檢測、定長剪下、孔洞識別、信號延時、自動門感測、色標檢出、沖床和剪下機以及安全防護等諸多領域。此外，利用紅外線的隱蔽性，還可在銀行、倉庫、商店、辦公室以及其它需要的場合作為防盜警戒之用。
2、 光電開關的分類
1、 按檢測方式分
下面以上海中滬電子儀器廠的產品為例來介紹光電開關的分類方法：按檢測方式可分為反射式、對射式和鏡面反射式三種類型。對射式檢測距離遠，可檢測半透明物體的密度（透光度）。反射式的工作距離被限定在光束的交點附近，以避免背景影響。鏡面反射式的反射距離較遠，適宜作遠距離檢測，也可檢測透明或半透明物體。
2、按結構分類
光電開關按結構可分為放大器分離型、放
光電開關放大器分離型是將放大器與感測器分離，並採用專用積體電路和混合安裝工藝製成，由於感測器具有超小型和多品種的特點，而放大器的功能較多。因此，該類型採用端子台連線方式，並可交、直流電源通用。具有接通和斷開延時功能，可設定亮、音動切換開關，能控制6種輸出狀態，兼有接點和電平兩種輸出方式。
放大器內藏型是將放大器與感測一體化，採用專用積體電路和表面安裝工藝製成，使用直流電源工作。其回響速度局面（有0.1ms和1ms兩種），能檢測狹小和高速運動的物體。改變電源極性可轉換亮、暗動，並可設定自診斷穩定工作區指示燈。兼有電壓和電流兩種輸出方式，能防止相互干擾，在系統安裝中十分方便。
電源內藏型是將放大器、感測器與電源裝置一體化，採用專用積體電路和表面安裝工藝製成。它一般使用交流電源，適用於在生產現場取代接觸式行程開關，可直接用於強電控制電路。也可自行設定自診斷穩定工作區指示燈，輸出備有SSR固態繼電器或繼電器常開、常閉接點，可防止相互干擾，並可緊密安裝在系統中。
3、光電開關工作原理
由振盪迴路產生的調製脈衝經反射電
光電開關原理及套用光電開關一般都具有良好的回差特性，因而即使被檢測物在小範圍內晃動也不會影響驅動器的輸出狀態，從而可使其保持在穩定工作區。同時，自診斷系統還可以顯示受光狀態和穩定工作區，以隨時監視光電開關的工作。
4、光電開關的特點
MGK系列光電開關是現代微電子技術發展的產物，是hgk系列紅外光電開關的升級換代產品。與以往的光電開關相比具有自己顯著的特點：
具有自診斷穩定工作區指示功能，可及時告知工作狀態是否可靠；
對射式、反射式、鏡面反射式光電開關都有防止相互干擾功能，安裝方便；
對ES外同步（外診斷）控制端的進行設定可在運行前預檢光電開關是否正常工作。並可隨時接受計算機或可程式控制器的中斷或檢測指令，外診斷與自診斷的適當組合可使光電開關智慧型化；
回響速度快，高速光電開關的回響速度可達到0.1ms，每分鐘可進行30萬次檢測操作，能檢出高速移動的微小物體；
採用專用積體電路和先進的SMT表面安裝工藝，具有很高的可靠性；
體積小（最小僅20×31×12mm）、重量輕，安裝調試簡單，並具有短路保護功能。
5 、專用名詞
檢出距離：對射式和鏡面反射式光電開關的檢出距離是指光軸上無有效遮擋物野戰，可穩定檢出的最大距離。反射式光電開關的檢出距離則是可穩定檢出標準檢測物的最大距離。
回差距離：回差距離指動作距離與復位距離之差。它用檢出距離的比率來表示，一般在檢出距離的20%以下。
回響時間：把從受光器初始有效受光到輸出動作所需的時間稱作回響時間。
把從受光器初始有效遮光到輸出復位所需的時間稱為復位套用時間。
暗動：暗動（DARK ON）：即遮光動作。它表示在進入受光器的光速減少到一定程式時或被全遮時，輸出電晶體將導通輸出。
亮動：亮動（LIGHT ON），也稱受光動作。它是指進入受光器的光束增加到一定量時，輸出電晶體導通且有輸出。
外同步輸入功能：在一般情況下，凡具有外部診斷輸入功能的光電開關，一般均具有外同步功能。
也就是說，可以據此在工作前預檢感測器檢測是否正常。在工作中，利用此性質也可隨時接受控制系統發出的運行或中斷指令。如果將前一個輸出與後一個外同步輸入進行串接，則可實現與門等功能。
6、 使用
1、光電開關可用於各種套用場合，避免強光源，光電開關在環境照度較高時，一般都能穩定工作。但應迴避將感測器光軸正對太陽光、白熾燈等強光源。在不能改變感測器（受光器）光軸與強光源的角度時，可在感測器上方四周加裝遮光板或套上遮光長筒。
2、防止相互干擾，MGK 系列新型光電開關通常都具有自動防止相互干擾的功能，因而不必擔心相互干擾。然而，HGK系列對射式紅外光電開關在幾組並列靠
HGK系列反射式光電開關防止相互干擾的有效辦法是拉開間隔。而且檢測距離越遠，間隔也應越大，具體間隔應根據調試情況來確定。當然，也可使用不同工作頻率的機種。
3、鏡面角度影響：當被測物體有光澤或遇到光滑金屬面時，一般反射率都很高，有近似鏡面的作用，這時應將投光器與檢測物體安裝成10～20°的夾角，以使其光軸不垂直於被檢測物體，從而防止誤動作。
4、排除背景物影響：使用反射式擴散型投、受光器時，有時由於檢出物離背景物較近，光電開關或者背景是光滑等反射率較高的物體而可能會使光電開關不能穩定檢測。因此可以改用距離限定型投、受光器，或者採用遠離背景物、拆除背景物、將背景物塗成無光黑色、或設法使背景物粗糙、灰暗等方法加以排除。
5、自診斷功能使用：在安裝或使用時，有時可能會由於台面或背景影響以及使用振動等原因而造成光軸的微小偏移、透鏡沾污、積塵、外部噪聲、環境溫度超出範圍等問題。這些問題有可能會使光電開關偏離穩定工作區，這時可以利用光電開關的自診斷功能而使其通過STABLITY綠色穩定指示燈發出通知，以提醒使用者及時對其進行調整。
電源開關
開關電源是利用現代電力電子技術，控制開關管開通和關斷的時間比率，維持穩定輸出電壓的一種電源，開關電源一般由脈衝寬度調製（PWM）控制IC和MOSFET構成。開關電源和線性電源相比，二者的成本都隨著輸出功率的增加而增長，但二者增長速率各異。線性電源成本在某一輸出功率點上，反而高於開關電源，這一點稱為成本反轉點。隨著電力電子技術的發展和創新，使得開關電源技術也在不斷地創新，這一成本反轉點日益向低輸出電力端移動，這為開關電源提供了廣闊的發展空間。
開關電源高頻化是其發展的方向，高頻化使開關電源小型化，並
開關開關電源的三個條件
1、開關：電力電子器件工作在開關狀態而不是線性狀態
2、高頻：電力電子器件工作在高頻而不是接近工頻的低頻
3、直流：開關電源輸出的是直流而不是交流
開關電源的分類：
人們在開關電源技術領域是邊開發相關電力電子器件，邊開發開關變頻技術，兩者相互促進推動著開關電源每年以超過兩位數字的增長率向著輕、小、薄、低噪聲、高可靠、抗干擾的方向發展。開關電源可分為AC/DC和DC/DC兩大類，DC/DC變換器現已實現模組化，且設計技術及生產工藝在國內外均已成熟和標準化，並已得到用戶的認可，但AC/DC的模組化，因其自身的特性使得在模組化的進程中，遇到較為複雜的技術和工藝製造問題。以下分別對兩類開關電源的結構和特性作以闡述。
接地
開關電源比線性電源會產生更多的干擾，對共模干擾敏感的用電設備，應採取接地和禁止措施，按ICE1000、EN61000、FCC等EMC限制，開關電源均採取EMC電磁兼容措施，因此開關電源一般應帶有EMC電磁兼容濾波器。如利德華福技術的HA系列開關電源，將其FG端子接大地或接用戶機殼，方能滿足上述電磁兼容的要求。
保護電路
開關電源在設計中必須具有過流、過熱、短路等保護功能，故在設計時應首選保護功能齊備的開關電源模組，並且其保護電路的技術參數應與用電設備的工作特性相匹配，以避免損壞用電設備或開關電源。
發展動向
開關電源的發展方向是高頻、高可靠、低耗、低噪聲、抗干擾和模組化。由於開關電源輕、小、薄的關鍵技術是高頻化，因此國外各大開關電源製造商都致力於同步開發新型高智慧型化的元器件，特別是改善二次整流器件的損耗，並在功率鐵氧體（MnZn)材料上加大科技創新，以提高在高頻率和較大磁通密度（Bs)下獲得高的磁性能，而電容器的小型化也是一項關鍵技術。SMT技術的套用使得開關電源取得了長足的進展，在電路板兩面布置元器件，以確保開關電源的輕、小、薄。開關電源的
開關模組化是開關電源發展的總體趨勢，可以採用模組化電源組成分散式電源系統，可以設計成N＋1冗餘電源系統，並實現並聯方式的容量擴展。針對開關電源運行噪聲大這一缺點，若單獨追求高頻化其噪聲也必將隨著增大，而採用部分諧振轉換電路技術，在理論上即可實現高頻化又可降低噪聲，但部分諧振轉換技術的實際套用仍存在著技術問題，故仍需在這一領域開展大量的工作，以使得該項技術得以實用化。
延時開關

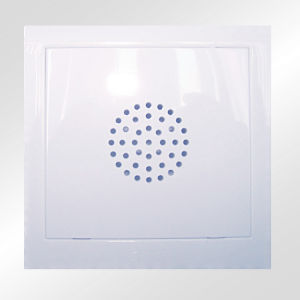

聲光控延時開關4098型繼電器線圈的工作電壓有3伏、6伏、9伏、12伏等多種規格。吸合時線圈中通過的電流約為50毫安左右，觸點間允許通過的電流可達1安培（250伏）。
工作原理
開關繼電器上並聯的二極體起保護作用，防止繼電器斷電釋放時，由於自感產生高電壓損壞晶體三極體。
印刷電路板和元件規格
開關元件規格：
J繼電器4098型工作電壓6VV1V2晶體三極體9014VD晶體二極體2CP10或1N4001R可調電阻器100kC電解電容器100u/6VK1按鈕開關。
焊接電路
1．將各元件做焊前處理、鍍錫。2．焊接繼電器。將繼電器插入印刷板上對應的小孔。將5個引腳焊好。注意焊接時間要儘量短些，焊點應圓而小。
3．焊接R和C、可調電阻器R可如圖3－27焊好後再插入印刷電路板焊接。電解電容器C焊接時要注意正負引腳位置。
輕觸開關
輕觸開關tactswitch，使用時輕輕點按開關按鈕就可使開關接通，當鬆開手時開關即斷開，其內部結構是靠金屬彈片受力彈動來實現通斷的。如領弈的IKI系列輕觸開關。輕觸開關由於體積小重量輕在電器方面得到廣泛的套用如：影音產品、.數碼產品、遙控器、通訊產品、家用電器、安防產品、玩具、電腦產品、醫療器材、汽車按鍵等等。
輕觸開關封裝種類
1、SMT貼片；2、DIP外掛程式。
輕觸開關規格
6x6mm、12x12mm、5x5mm、3x6mm輕觸開關主要技術參數
1、環保標準；有RoHS、無鹵、以及歐盟等地區對有害物質管控值的限定。
2、額定電流、電壓；
通常為毫安極，50mA12VDC。
3、操作力度；
50gf、100gf、160gf、260gf、320gf、520gf。
4、操作壽命；
操作壽命一般與操作力度成反比，
拿160gf來說、通常6x6開關可以做到100萬次~300萬次壽命。
5、工作環境溫度；
-25攝氏度到+70攝氏度
6、開關行程。
0.25mm
主要參數
額定電壓是指開關在正常工作時所允許的安全電壓.加在開關兩端的電壓大於此值,會造成兩個觸點之間打火擊穿。
額定電流
指開關接通時所允許通過的最大安全電流.當超過此值時,開關的觸點會因電流過大而燒毀。
絕緣電阻
指開關的導體部分與絕緣部分的電阻值.絕緣電阻值應在100MΩ以上。
接觸電阻
是指開關在開通狀態下,每對觸點之間的電阻值.一般要求在0.1-0.5Ω以下,此值越小越好。
耐壓
指開關對導體及地之間所能承受的最低電壓。
壽命
是指開關在正常工作條件下,能操作的次數.一般要求在5000-35000次左右。
接點配置
開關用來使三相風力發電機繞組短路，提供煞車機能的三刀單擲 (TPST or 3PST) 閘刀開關。圖中的開關處在“開路”的位置。一組接點的閉合（closed）是指二接點彼此接觸，允許電子從一接點流到另一接點。一組接點的開路（open）是指二接點之間沒有彼此接觸，在正常電壓下不允許電子通過。
有些接點在正常情形下是開路，需要有外力或其他信號才會變成閉路，這種接點稱為“常開”接點，英文縮寫 n.o. 或 no。另外一些有相反特性的接點（正常情形下是閉路，需要有外力或其他信號才會變成開路）稱為“常閉”接點，英文縮寫 n.c. 或 nc。上述的縮寫常會在配線圖中出現，以便標示需使用的接點特性，有助於配線、分析及問題的診斷。
有些開關同時有上述二種接點，因此可以選擇導通常閉接點或常開接點，這種開關一般稱為“先閉後開”式的接點，因為切換時要導通的接點導通後，才會關閉原來的接點。大部份的開關則是利用彈簧的動作，使得在切換時有短暫時間二組接點均不導通，這種開關則是“先開後閉”式的接點。需要依套用來決定使用哪一種接點：例如切換兩組電源的開關可能需要用“先開後閉”式的接點，以免二個電源同時接通造成短路。
穩壓器
開關穩壓器系統LTM4601AHVMPV，該器件具有鎖相環和輸出跟蹤功能，為要求苛刻的軍事和航空套用而設計。LTM4601AHVMPV在-55℃至125℃的溫度範圍內經過完全測試。該器件採用15mm x 15mm x 2.8mm軍用塑膠焊盤格線陣列(LGA)封裝，僅重1.7g。這種緊湊的LGA封裝可用於大功率DC/DC解決方案，因為它與類似尺寸的球柵陣列(BGA)封裝相比熱阻較低。LTM4601AHVMPV全部由凌力爾特公司的矽片組成，並經過嚴格的內部測試，讓要求苛刻的高可靠性套用擁有組件級可靠性和業界領先性能。
LTM4601AHVMPV是開關模式同步DC/DC降壓型穩壓器，具有內置電感器，支持電源組件和補償電路。該器件在4.5V至28V的輸入電源範圍內工作，調節輸出電壓範圍為0.6V至5V。這個DC/DC微型模組穩壓器可以提供12A連續負載電流(峰值為14A)，或者可以並聯以實現高達48A的電流共享。它實現高達92%的效率。像LTM4601AHVMPV這類DC/DC微型模組穩壓器可以簡化電源設計和結構，僅需要大容量輸入和輸出電容器以及一個電阻就可設定輸出電壓。
LTM4601AHVMPV DC/DC微型模組穩壓器的LGA封裝允許表面貼裝組裝，可以像所有表面貼裝IC那樣進行處理和組裝。另外，其扁平設計允許該器件焊接在印刷電路板的背面，從而為先進的數字積體電路騰出了寶貴的電路板空間。LTM4601AHVMPV對輸出過壓和短路情況有自我保護能力。以1,000片為單位批量購買，每片價格為40.25美元。
性能概要：
LTM4601AHVMPV
完整的12A DC/DC電源系統；並聯可使電流高達48A
纖巧和薄型15mm x 15mm x 2.8mm高可靠性塑膠LGA封裝
在-55℃至125℃工作溫度範圍內測試
保證在-55℃時啟動
輸入電壓範圍為4.5V至28V；輸出為0.6V至 5V
選購
市場上開關品種多樣、良莠不齊，使消費者選購時無所適從，而開關插座不僅是一種家居裝飾功能用品，更是安全用電的主要零部件，其產品質量、性能材質對於預防火災、降低損耗都有至關重要的決定性作用。
眼觀
一般好的產品外觀平整、無毛刺披峰，色澤和材料採用進口優質PC料，阻燃性能良好，有的產品表面雖光潔，似乎塗了一層油，但色澤蒼白、質地粗大，此類材料阻燃性不好，給家居用電埋下了火災隱患。
手動
好的產品面板用手很難直接取下，必須藉助一定的專用工具，而一般的非主流中低檔產品則很容易用手取下面蓋，造成家居和公共場所的不雅。選擇時用食指、拇指分按面蓋對角成端點，一端按住不動，另一端用力按壓，面蓋鬆動、下陷的產品質量較差，反之則質量可信。
耳聽
輕按開關功能件，滑板式聲音越輕微、手感越順暢，節奏感強則質量較優；反之，啟閉時聲音不純、動感澀滯，有中途間歇狀態的聲音則質量較差。
看結構
通用的開關結構有兩種：滑板式和擺桿式。
滑板式開關聲音雄厚，手感優雅舒適；擺桿式聲音清脆，有稍許金屬撞擊聲，在消滅電弧及使用壽命比傳統的滑板式結構較穩定，技術成熟。雙孔壓板接線較螺釘壓線更安全。因前者增加導線與電器件接觸面積，耐氧化，不易發生鬆動、接觸不良等幫障；而後者螺釘在堅固時容易壓傷導線，接觸面積小，使電件易氧化、老化，導致接觸不良。目前好的產品均採用雙孔壓板接線方式。
選材
開關純銀導電能力強，發熱量少，安全性能高，觸點採用銅質材料則性能大打折扣；材料採用錫磷生銅片可得到配合最好的強度、韌性、彈性等指標，比一般黃銅作簧片的插座耐用數十倍，且極少有插板時強烈的電弧燒壞插座的現象；鍍金的簧針極難氧化，性能穩定，能保證音質的清晰真實，數據傳輸的快速準確。
標識
市場上常用的家庭一般開關的額定電流為10A，插座電流為16A，好的產品明確標識可用電流強度，而劣質產品的標識模糊，數據誇大，無法確定標識的額定電流是否可以安全無憂地通過而不至滿屋濃煙。
品牌
名牌產品經時間、市場的嚴格考驗，是消費者心目中公認的安全產品，無論是材質、品質均嚴格把關，包裝、運輸、展示、形象設計各方面均有優質的流程，名牌電工產品不僅是一種安全電工功能用品，更是一件件精緻、優雅，折射出高雅文化品味的藝術品。
如今是一個追時尚的時代，電工用品雖然不是一種大眾日用消費品，但和手機一樣，精美絕倫的款式、風格各異的設計，獨具匠心的創意均是為了生活更安全、更舒適。
其實，無論從哪個方面來說，家庭選購應選用一些名優品牌產品，這些產品不僅品質優良，款式新穎，規格多樣，更重要的是安全可靠。
主要用途
接近開關在航空、航空、航天技術以及工業生產中都有廣泛的套用。在日常生活中，如賓館、飯店、車庫的自動門，自動熱風機上都有套用。在安全防盜方面，如資料檔案、財會、金融、博物館、金庫等重地，通常都裝有由各種接近開關組成的防盜裝置。在測量技術中，如長度，位置的測量；在控制技術中，如位移、速度、加速度的測量和控制，也都使用著大量的接近開關。四、選用注意事項在一般的工業生產場所，通常都選用渦流式接近開關和電容式接近開關。因為這兩種接近開關對環境的要求條件較低。當被測對象是導電物體或可以固定在一塊金屬物上的物體時，一般都選用渦流式接近開關，因為它的回響頻率高、抗環境干擾性能好、套用範圍廣、價格較低。若所測對象是非金屬（或金屬）、液位高度、粉狀物高度、塑膠、菸草等。則應選用電容式接近開關。這種開關的回響頻率低，但穩定性好。安裝時應考慮環境因素的影響。若被物為導磁材料或者為了區別和它在一同運動的物體而把磁鋼埋在被測物體內時，應選用霍爾接近開關，它的價格最低。在環境條件比較好、無粉塵污染的場合，可採用光電接近開關。光電接近開關工作時對被測對象幾乎無任何影。因此，在要求較高的傳真機上，在菸草機械上都被廣泛地使用。在防盜系統中，自動門通常使用熱釋電接近開關、超音波接近開關、微波接近開關。有時為了提高識別的可靠性，上述幾種接近開關往往被複合使用。無論選用哪種接近開關，都應注意對工作電壓、負載電流、回響頻率、檢測距離等各項指標的要求。
雙控開關
雙控開關也稱雙聯開關，它一般套用在樓梯上下層或走道的兩頭等兩個不同的地方，能各自獨立控制同一盞電燈的點亮或熄滅。如圖提供了三種不同的接法，S1、S2均為1×2單刀雙擲開關，它們都能各自獨立控制燈E點亮或熄滅。其中圖(b)接法，因每個開關內都同時存在電源的相線與零線，所以安裝時比較方便，但維修時需特別注意要謹防相、零線兩端頭短路
目前，市場上開關插座品種多樣、良莠不齊，使消費者選購時無所適從，而開關插座不僅是一種家居功能用品，更是安全用電的主要零部件，其產品質量、性能材質對於預防火災、降低損耗都有至關重要的決定性作用。
眼觀：一般好的產品外觀平整、無毛刺，色澤亮麗和其材料採用優質abs+PC料，阻燃性能良好，不易碎。有的產品表面雖光潔，似乎塗了一層油，但色澤蒼白、質地粗大，此類材料阻燃性不好，可以用火點燃試試它的阻燃性怎么樣。要是點著很快熄滅，則為好的塑膠，否則就是很差的塑膠。
手按：好的產品面板用手不會直接取下，必須藉助一定的專用工具，而一般的非主流中低檔產品則很容易用手取下面蓋，造成家居和公共場所的不雅。選擇時用食指、拇指分按面蓋對角成端點，一端按住不動，另一端用力按壓，面蓋鬆動、下陷的產品質量較差，反之則質量可信。
耳聽：輕按開關功能件，滑板式聲音越輕微、手感越順暢，節奏感強則質量較優；反之，啟閉時聲音不純、動感澀滯，有中途間歇狀態的聲音則質量較差。
看結構：目前較通用的開關結構有兩種：滑板式和擺桿式。滑板式開關聲音雄厚，手感優雅舒適；擺桿式聲音清脆，有稍許金屬撞擊聲，在消滅電弧及使用壽命比傳統的滑板式結構較穩定，技術成熟。2、雙孔壓板接線較螺釘壓線更安全。因前者增加導線與電器件接觸面積，耐氧化，不易發生鬆動、接觸不良等幫障；而後者螺釘在堅固時容易壓傷導線，接觸面積小，使電件易氧化、老化，導致接觸不良。
比選材：開關純銀導電能力強，發熱量低，安全性能高，觸點採用銅質材料則性能大打折扣；插座材料採用錫磷生銅片可得到配合最好的強度、韌性、彈性等指標，比一般黃銅作簧片的插座耐用數十倍，且極少有插板時強烈的電弧燒壞插座的現象；鍍金的簧針極難氧化，性能穩定，能保證音質的清晰真實，數據傳輸的快速準確。
看標識：最大功率是多少？市場上目前常用的家庭一般開關的額定電流為10A，插座電流為10A或16A以上，空調、熱水器的插座較大的有16A，好的產品明確標識可用電流強度，而劣質產品的標識模糊，數據誇大，無法確定標識的額定電流是否可以安全無憂地通過而不至滿屋濃煙。
認品牌：名牌產品經時間、市場的嚴格考驗，是消費者心目中公認的安全產品，無論是材質、品質均嚴格把關，包裝、運輸、展示、形象設計各方面均有優質的流程，名牌電工產品不僅是一種安全電工功能用品，更是一件件精緻、優雅，折射出高雅文化品味的藝術品。如今是一個追時尚的時代，電工用品雖然不是一種大眾日用消費品，但和手機一樣，精美絕倫的款式、風格各異的設計，獨具匠心的創意均是為了生活更安全、更舒適。其實，無論從哪個方面來說，家庭選購應選用一些名優品牌產品，這些產品不僅品質優良，款式新穎，規格多樣，更重要的是安全可靠。
選購開關技巧
一、面板：（三種）
1、ABS：低檔工程塑膠、易變色、低強度
2．PC料：耐衝擊性強，耐熱性強，透明性高
3．電玉粉：絕燃、永不變色、永不磨損、熱化學性強
二、開關載流件（銅片）（三種）
1．黃銅：其質硬、彈性略弱、導電率中等，呈亮黃色
2．錫磷青銅：質硬、彈性好、導電率較黃銅好、呈紅黃色
3．紅銅：質略軟、彈性好、導電率高、呈紫紅色
三、開關觸點（兩種）
1．純銀：電阻低、質地柔軟、熔點低、易氧化、易產生電弧、燒壞電線或開關元件，造成通電不暢。
2．銀合金：電阻低、質地耐磨、熔點高、抗氧化、綜合性能比純銀優越
四、開關拔嘴（兩種）
1．自潤型：尼龍、材質硬耐磨擦、自帶潤滑作用、有效減少磨擦力
2．普通增強尼龍：時間一長有澀帶現象，磨擦力增大導致銀點熔掉，載流量下降
五、底座（三種）
1．進口加強尼龍：絕緣性好、剛性強、抗衝擊、抗腐蝕、高溫下不變形、確保內部構件永不脫落
2．再生PC料：耐衝擊弱、耐熱性弱、易變形
3．普通合成塑膠：易老化、易燃、易變形
隔離開關的用途
隔離開關(刀閘)的用途主要是：
(1)用於隔離電源，將高壓檢修設備與帶電設備斷開，使其間有一明顯可看見的斷開點。
(2)隔離開關與斷路器配合，按系統運行方式的需要進行倒閘操作，以改變系統運行接線方式。
(3)用以接通或斷開小電流電路。隔離開關可以進行以下操作:可以拉、合閉路開關的旁路電流;拉、合變壓器中性點的接地線，但當中性點上接有消弧線圈時，只有在系統無故障時，方可操作;拉、合電壓互感器和避雷器;拉、合母線及直接連線在母線上設備的電容電流;拉、合電容電流不超過5安的空載線路;三聯隔離開關可以拉、合電壓在10千伏及以下、電流在15安以下的負荷等。在操作隔離開關時應注意，線路送電時先合母線側的隔離開關，後合線路側隔離開關，再合斷路器。線路停電時應先斷開斷路器，後拉開隔離開關。不能帶負荷拉、合高壓隔離開關。
成套開關設備
開關櫃介紹
開關櫃是一種電設備，外線先進入櫃內主控開關，然後進入分控開關，各分路按其需要設定。如儀表，自控，電動機磁力開關，各種交流接觸器等，有的還設高壓室與低壓室開關櫃，設有高壓母線，如發電廠等，有的還設有為保主要設備的低周減載.
開關櫃常見分類
1、低壓抽出式開關櫃
2、交流低壓配電櫃
3、金屬鎧裝移開式開關櫃
4、低壓固定分隔式開關櫃
5、高壓電容器櫃
6、高壓開關櫃
相關標準
SJ/T31401-1994|高壓開關櫃完好要求和檢查評定方法
DL/T791-2001|戶內交流充氣式開關櫃選用導則
DL404-1991|戶內交流高壓開關櫃訂貨技術條件
DL/T404-1997|戶內交流高壓開關櫃訂貨技術條件
DL/T539-1993|戶內交流高壓開關櫃和元部件凝露及污穢試驗技術條件
TB/T2010-1987|27.5kV交流電氣化鐵道開關櫃技術條件
DL/T404-2005|戶內交流高壓開關櫃訂貨技術條件
接線圖

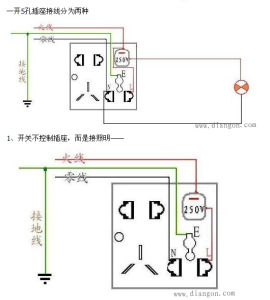

電源火線接開關進線和插座火（L）線（也就是說開關進線和插座火線進線並聯接電源火線），開關出線接照明，再接插座零線（N），電源零、地線接插座零（N）、地（E）線。L代表相線“火線”，N代表零線！插座上那樣接就行了！至於你的開關上，因該是L，L1，L2那樣的3個表示，那是雙聯開關，主要用於2個開關同時控制一個燈用的！接開關的時候你把相線“火線”接到L點上，用電器線“開關到用電器的線”或許你用開關控制插座呢，呵呵哪個線隨便你接L1，L2任何一個位置都行，只不過接在不一樣的2個點上（L1，L2），那樣開關的方向就剛好相反！
開關接線圖
