發展
20世紀60年代後半期開始，電力電子器件從SCR（晶閘管）、GTO(門極可關斷晶閘管)、BJT(雙極型功率電晶體)、MOSFET(金屬氧化物場效應管)、SIT(靜電感應電晶體)、SITH(靜電感應晶閘管)、MGT(MOS控制電晶體)、MCT(MOS控制品閘管)發展到今天的IGBT(絕緣柵雙極型電晶體)、HVIGBT(耐高壓絕緣柵雙極型晶閘管)，器件的更新促使電力變換技術的不斷發展。20世紀70年代開始，脈寬調製變壓變頻(PWM—VVVF)調速研究引起了人們的高度重視。20世紀80年代，作為變頻技術核心的PWM模式最佳化問題吸引著人們的濃厚興趣，並得出諸多最佳化模式，其中以鞍形波PWM模式效果最佳。20世紀80年代後半期開始，美、日、德、英等已開發國家的VVVF變頻器已投入市場並廣泛套用。

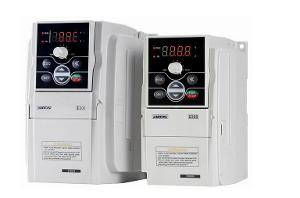

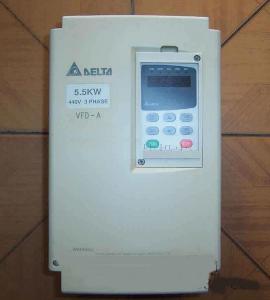

變頻器一般是利用電力半導體器件的通斷作用將工頻電源變換為另一頻率的電能控制裝置。
VVVF變頻器的控制相對簡單，機械特性硬度也較好，能夠滿足一般傳動的平滑調速要求，已在產業的各個領域得到廣泛套用。但是，這種控制方式在低頻時，由於輸出電壓較小，受定子電阻壓降的影響比較顯著，故造成輸出最大轉矩減小。另外，其機械特性終究沒有直流電動機硬，動態轉矩能力和靜態調速性能都還不盡如人意，因此人們又研究出矢量控制變頻調速。
矢量的做法
矢量控制變頻調速的做法是：將異步電動機在三相坐標系下的定子交流電流Ia、Ib、Ic、通過三相—二相變換，等效成兩相靜止坐標系下的交流電流Ia1Ib1，再通過按轉子磁場定向鏇轉變換，等效成同步鏇轉坐標系下的直流電流Im1、It1(Im1相當於直流電動機的勵磁電流；It1相當於與轉矩成正比的電樞電流)，然後模仿直流電動機的控制方法，求得直流電動機的控制量，經過相應的坐標反變換，實現對異步電動機的控制。
矢量控制方法的提出具有劃時代的意義。然而在實際套用中，由於轉子磁鏈難以準確觀測，系統特性受電動機參數的影響較大，且在等效直流電動機控制過程中所用矢量鏇轉變換較複雜，使得實際的控制效果難以達到理想分析的結果。
1985年，德國魯爾大學的DePenbrock教授首次提出了直接轉矩控制變頻技術。該技術在很大程度上解決了上述矢量控制的不足，並以新穎的控制思想、簡潔明了的系統結構、優良的動靜態性能得到了迅速發展。目前，該技術已成功地套用在電力機車牽引的大功率交流傳動上。並且變頻技術所套用到的行業越來越廣泛,和能源相關的行業都能用到. 舉例:生活中空調,冰櫃,洗衣機等等,工業:起重機等等
直接轉矩控制直接在定子坐標系下分析交流電動機的數學模型，控制電動機的磁鏈和轉矩。它不需要將交流電動機化成等效直流電動機，因而省去了矢量鏇轉變換中的許多複雜計算；它不需要模仿直流電動機的控制，也不需要為解耦而簡化交流電動機的數學模型。
VVVF變頻、矢量控制變頻、直接轉矩控制變頻都是交—直—交變頻中的一種。其共同缺點是輸入功率因數低，諧波電流大，直流迴路需要大的儲能電容，再生能量又不能反饋回電網，即不能進行四象限運行。為此，矩陣式交—交變頻應運而生。由於矩陣式交—交變頻省去了中間直流環節，從而省去了體積大、價格貴的電解電容。它能實現功率因數為l，輸入電流為正弦且能四象限運行，系統的功率密度大。該技術目前雖尚未成熟，但仍吸引著眾多的學者深入研究。
家用變頻的發展
20世紀70年代
家用電器開始逐步變頻化，出現了電磁烹任器、變頻照明器具、變頻空調器、變頻微波爐、變頻電冰櫃、IH(感應加熱)飯堡、變頻洗衣機等。
20世紀90年代後半期
家用電器則依託變頻技術，主要瞄準高功能和省電。比如，要求具有高速高出力、控制性能好、小型輕量、大容量、高舒適感、長壽命、安全可靠、靜音、省電等優點。
首先是電冰櫃，由於它處於全天工作，採用變頻製冷後，壓縮機始終處在低速運行狀態，可以徹底消除因壓縮機起動引起的噪聲，節能效果更加明顯。
其次，空調器使用變頻後，擴大了壓縮機的工作範圍，不需要壓縮機在斷續狀態下運行就可實現冷、暖控制，達到降低電力消耗，消除由於溫度變動而引起的不適感。近年來，新式的空調器已採用無刷直流電動機實現變頻調速，其節能效果較交流異步電動機變頻又提高約10%—15%。為了進一步提高裝置的效能，近年來，日本的空調器又逐步從單純的PWM控制改為PWM十PAM混合控制方式。即較低速時採用PWM控制，保持U/f為一定；當轉速大於一定值時，將調製度固定在最大值附近，通過改變直流斬波器的導通占空LL，提高逆變器輸入直流電壓值，從而保持變頻器輸出電壓和轉速成比例，這一區域稱為PAM區。採用混合控制方式後，變頻器的輸入功率因數、電機效率、裝置綜合效率都比單獨PWA4控制時有較大幅度的提高。
近年來新式的變頻
新式的變頻冷藏庫不但耗電量減少、實現靜音化，而且利用高速運行能實現大幅度時快速冷凍；在洗衣機方面，過去使用變頻實現可變速控制，提高洗淨性能，新流行的洗衣機除了節能和靜音化外，還在確保衣物柔和洗滌等方面推出新的控制內容；電磁烹任器利用高頻感應加熱使鍋子直接發熱，沒有燃氣和電加熱的熾熱部分，因此不但安全，還大幅度提高加熱效率，其工作頻率高於聽覺之上，從而消除了飯鍋振動引起的噪聲；IH電飯煲得到的火力比電加熱器更強，而且利用變頻可以進行火力微調，只要合理設計加熱感應線圈，可得到任意的加熱布局，炊飯性能上了一個檔次；變頻微波爐利用高頻電能給磁控管必要的升壓驅動，電源結構小，爐內空間更寬敞，新式微波爐能任意調節電力，並根據不同食品選擇最佳加熱方式，縮短時間，降低電耗；照明方面，螢光燈使用高頻照明，可提高發光效率，實現節能，無閃爍，易調光，頻率任意可調，鎮流器小型輕量。變頻技術正在給形形色色的家電帶來新的革命，並將給用戶帶來更大的福音。今後變頻技術還將隨著電力電子器件、新型電力變換拓撲電路、濾波及禁止技術的進步而發展。家用太陽能發電系統還將給家電增添新的能源。
危害對策
電力電子裝置中的相控整流和不可控二極體整流使輸入電流波形發生嚴重畸變，不但大大降低了系統的功率因數，還引起了嚴重的諧波污染。另外，硬體電路中電壓和電流的急劇變化，使得電力電子器件承受很大的電應力，並給周圍的電氣設備及電波造成嚴重的電磁干擾(EMl)，而且情況日趨嚴重。許多國家都已制定了限制諧波的國家標準，國際電氣電子工程師協會(IEEE)、國際電工委員會(IEC)和國際大電網會議(CIGRE)紛紛推出了自己的諧波標準。我國政府也分別於1984年和1993年制定了限制諧波的有關規定。
干擾的對策
(1)諧波抑制為了抑制電力電子裝置產生的諧波，一種方法是進行諧波補償，即設定諧波補償裝置，使輸入電流成為正弦波。
傳統的諧波補償裝置是採用lC調諧濾波器，它既可補償諧波，又可補償無功功率。其缺點是，補償特性受電網阻抗和運行狀態影響，易和系統發生並聯諧振，導致諧波放大，使LC濾波器過載甚至燒毀。此外，它只能補償固定頻率的諧波，效果也不夠理想。但這種補償裝置結構簡單，目前仍被廣泛套用。
電力電子器件普及套用之後，運用有源電力濾波器進行諧波補償成為重要方向。其原理是，從補償對象中檢測出諧波電流，然後產生一個與該諧波電流大小相等極性相反的補償電流，從而使電網電流只含有基波分量。這種濾波器能對頻率和幅值都變化的諧波進行跟蹤補償，且補償特性不受電網阻抗的影響。它已得到人們的重視，並將逐步推廣套用。
另一種方法是改革變流器的工作機理，做到既抑制諧波，又提高功率因數，這種變流器稱單位功率因數變流器。
大容量變流器減少諧波的主要方法是採用多重化技術：將多個方波疊加以消除次數較低的諧波，從而得到接近正弦的階梯波。重數越多，波形越接近正弦，但電路結構越複雜。
幾千瓦到幾百千瓦的高功率因數變流器主要採用PWM整流技術。它直接對整流橋上各電力電子器件進行正弦PWM控制，使得輸入電流接近正弦波，其相位與電源相電壓相位相同。這樣，輸入電流中就只含與開關頻率有關的高次諧波，這些諧波次數高，容易濾除，同時也使功率因數接近1。採用PWM整流器作為AC/DC變換的PWM逆變器，就是所謂的雙PWM變頻器。它具有輸入電壓、電流頻率固定，波形均為正弦，功率因數接近1，輸出電壓、電流頻率可變，電流波形也為正弦的特點。這種變頻器可實現四象限運行，從而達到能量的雙向傳送。
小容量變流器為了實現低諧波和高功率因數，一般採用二極體整流加PWM斬波，常稱之為功率因數校正(PEC)。典型的電路有升壓型、降壓型、升降壓型等。
(2)電磁干擾抑制解決EMI的措施是克服開關器件導通和關斷時出現過大的電流上升率di/dt和電壓上升率du/dt，目前比較引入注目的是零電流開關(ZCS)和零電壓開關(ZVS)電路。方法是：
①開關器件上串聯電感，這樣可抑制開關器件導通時的di/dt，使器件上不存在電壓、電流重疊區，減少了開關損耗；
②開關器件上並聯電容，當器件關斷後抑制du/dt上升，器件上不存在電壓、電流重疊區，減少了開關損耗；
③器件上反並聯二極體，在二極體導通期間，開關器件呈零電壓、零電流狀態，此時驅動器件導通或關斷能實現ZVS、ZCS動作。
軟開關技術
①部分諧振PWM。為了使效率儘量與硬開關時接近，必須防止器件電流有效值的增加。因此，在一個開關周期內，僅在器件開通和關斷時使電路諧振，稱之為部分諧振。
②無損耗緩衝電路。串聯電感或並聯電容上的電能釋放時不經過電阻或開關器件，稱無損耗緩衝電路，常不用反並聯二極體。
在電機控制中主開關器件多採用IGBT，IGBT關斷時有尾部電流，對關斷損耗很有影響。因此，關斷時採用零電流時間長的ZCS更合適。
功率因數補償
是採用同步調相機，它是專門用來產生無功功率的同步電機，利用過勵磁和欠勵磁分別發出不同大小的容性或感性無功功率。然而，由於它是鏇轉電機，噪聲和損耗都較大，運行維護也複雜，回響速度慢，因此，在很多情況下已無法適應快速無功功率補償的要求。
另一種方法是採用飽和電抗器的靜止無功補償裝置。它具有靜止型和回響速度快的優點，但由於其鐵心需磁化到飽和狀態，損耗和噪聲都很大，而且存在非線性電路的一些特殊問題，又不能分相調節以補償負載的不平衡，所以未能占據靜止無功補償裝置的主流。
隨著電力電子技術的不斷發展，使用SCR、GTO和IGBT等的靜止無功補償裝置得到了長足發展，其中以靜止無功發生器最為優越。它具有調節速度快、運行範圍寬的優點，而且在採取多重化、多電平或PWM技術等措施後，可大大減少補償電流中諧波含量。更重要的是，靜止無功發生器使用的電抗器和電容元件小，大大縮小裝置的體積和成本。靜止無功發生器代表著動態無功補償裝置的發展方向。
收音機變頻原理
所謂“變頻”，就是通過一種叫“變頻器”的電路，將接收到的電台信號變換成一個頻率比較低但節目內容一樣的“中頻”，然後對“中頻”進行放大和“檢波”（取出電台高頻信號中攜帶的音頻信號[“表示聲音的電信號”]，供收聽）。
因為中頻比電台信號頻率低（現在有些機器的中頻比電台信號頻率高，另當別論），放大容易，不容易引起自激，靈敏度高，且可以針對固定的中頻做很多的“調諧迴路”，選擇性好。帶有自動增益（放大倍數）控制電路（即所謂的AGC），使強、弱電台的音量差距變小。
試驗裝置
變頻利用勵磁變壓器激發串聯諧振迴路，調節變頻控制器的輸出頻率，使迴路電感L和試品C串聯諧振，諧振電壓即為加到試品上電壓。變頻諧振試驗裝置廣泛用於電力、冶金、石油、化工等行業，適用於大容量，高電壓的電容性試品的交接和預防性試驗。
BPXZ串聯諧振耐壓裝置主要由變頻控制器，勵磁變壓器，高壓電抗器，高壓分壓器等組成。變頻控制器又分兩大類，20KW及以上為控制台式，20KW以下為便攜箱式；它由控制器和濾波器組成。變頻控制器主要作用是把幅值和頻率都固定的380V或200V工頻正弦交流電轉變為幅值和頻率可調的正弦波。並為整套設備提供電源。勵磁變壓器的作用是將變頻電源輸出的電壓升到合適的試驗電壓。高壓電抗器L是諧振迴路重要部件，當電源頻率等於1/（2π√LCX）時，它與被試品CX發生串聯諧振。
該裝置適用於10KV、35KV、110KV、220KV、500KV聚己烯電力電纜交流耐壓試驗。適用於60KV、220KV，500KVGIS交流耐壓試驗。適用於大型變壓器，發電機組工頻耐壓試驗；電力變壓器感應耐壓試驗；接地電阻測量。
技術參數
◆ 諧振電壓波型：正弦波，波形畸變率<1.0%
◆ 輸出頻率：30～300Hz
◆ 工作制：滿功率輸出下，連續工作時間60min
◆ 品質因素：30～80
◆ 輸入工作電源：單相380/220V±10%，50Hz
◆ 環境溫度：－10℃～+50℃
◆ 相對濕度：<95%，無凝露狀況
◆ 適用範圍：
1、電纜變頻諧振裝置；
2、發電機交流耐壓裝置；
3、變電站電氣設備交流耐壓諧振裝置；
4、CVT檢驗用諧振升壓裝置。
定義
在電阻、電感及電容所組成的串聯電路內，當容抗XC與感抗XL相等時，即XC=XL，電路中的電壓U與電流I的相位相同，電路呈現純電阻性，這種現象叫串聯諧振(也稱為電壓諧振)。當電路發生串聯諧振時，電路的阻抗Z=√R2+XC-XL2=R,電路中總阻抗最小，電流將達到最大值。
危害性
發生諧振時，由於感抗和容抗相等，所以電感和電容兩端的電壓有效值相等，即：UL=UC。又由於其相位相反，因此這兩個電壓是相互抵消的。在電容或電感的電壓有效值為：UL=UC=XLI0=ω0LIO=ω0LU/R。式中ω0L/R稱為諧振電路的品質因數，它代表電壓比。即UC/U或UL/U。
品質因數是衡量諧振電路特性的一個重要參數。如電路中電抗越大，電阻越小，則品質因數越高。因此電容或電感上的電壓值將比外加電壓大的多。一般電感、電容諧振電路的品質因數可達幾十甚至幾百。所以串聯諧振又叫電壓諧振。在電力系統中，串聯諧振將會產生高出電網額定電壓數倍的過電壓，對電力設備的安全造成很大危害。
在R-L-C串聯電路中，出現線路端電壓和電流同相位的現象叫串聯諧振。
產品特性
穩定性、可靠性高
變頻系統採用進口功率元件作為功率變換的核心，電壓輸出和頻率輸出穩定，電磁兼容設計合理，保護功能完善，經過多次高壓直接對地短路的測試，系統仍然保持完好，同時系統也有很強的過載能力。
自動調諧功能強大
系統自動調諧時，從30Hz到300Hz自動掃頻，顯示掃頻曲線，用戶能直觀地看到系統調諧過程；掃頻完成後，系統根據掃頻初步找到的諧振頻點，在其±5Hz範圍內以0.01Hz為解析度進行頻率細掃，最後精確鎖定諧振頻率。
支持多種試驗模式
系統支持“自動調諧+手動調壓”，“自動調諧+自動調壓”，“手動調諧+手動調壓”等試驗模式，推薦使用“自動調諧+手動調壓”模式，既能快速找到諧振點，又能通過手動調壓控制試驗過程，安全性更高。
人機互動界面
試驗參數設定、試驗控制、試驗結果等同屏顯示，直觀清晰，並具有自動計時及操作提示功能。全觸控螢幕操作及顯示，具備試驗數據保存和查詢功能。
保護功能完善
具備零位保護（電壓輸出控制鏇鈕不在零位時，禁止系統啟動），過壓保護，過流保護，閃絡保護等功能，保證了系統的可靠性。
該系列裝置既可以採用調整電抗器電感量的方式達到諧振狀態，也可以採用調整系統工作頻率的方式達到諧振狀態，還可以同時採用上述兩種方式達到諧振狀態。當需要什麼頻率做試驗時，就將激勵源的頻率調整到需要的頻率，然後根據被試品的電容量調節電抗器的感抗，使系統諧振，產生高壓，在升壓過程中，如果諧振點偏離，可以通過微調頻率的方式準確找到諧振點，保證高Q值，從而最大程度的減小電源容量和試驗設備體積重量。
變頻諧振原理
運用串聯諧振原理，利用勵磁變壓器激發串聯諧振迴路，調節變頻電源的輸出頻率，使迴路電感L和試品C串聯諧振，諧振電壓即為加到試品上電壓。交流380V工頻電源，經變頻電源輸出頻率、幅值可調的調頻電源，送入勵磁變壓器，升壓至0～10kV，經諧振電抗器L和被試品CX，構成高壓諧振主電路，當頻率滿足諧振條件（ωL=1/ωC）時，電路即達到諧振狀態。此時裝置能在較小的勵磁電壓Ue下，在被試品CX上產生幾十倍於Ue的電壓UX。迴路諧振後，輸出的電壓波形為純正弦波，系統的頻率取決於迴路的L-C參數。其中電抗器的電抗值在大多數情況下是固定的，可以根據被試品的電容量大小來調節試驗頻率的高低，從而滿足與被試品的準確匹配，使得系統達到最佳的諧振狀態。
耐壓試驗
1、6kV-500kV高壓交聯電纜：交流耐壓試驗
2、發電機：交流耐壓試驗
3、GIS和SF6開關：交流耐壓試驗
4、6kV-500kV變壓器：工頻耐壓試驗
5、其它電力高壓設備如母線，套管，互感器的交流耐壓試驗。
決定系統參數
◇系統諧振電壓等級和容量取決於試品的電容量C，試驗電壓U試驗頻率f。
1、對於交聯聚乙烯電纜決定系統配置的主要是：電纜的電壓等級、電纜的截面積、試驗電纜的長度及電纜要求的諧振頻率範圍。
2、對於GIS決定系統配置的因素為：GIS的電壓等級、GIS的間隔數和每個間隔的電容量C，GIS允許的試驗頻率範圍。
3、對於變壓器、發電機等設備，系統的配置取決於試品的容量試驗電壓、試品的等效電容量C、要求的諧振頻率和試品的空載損耗的大小。
ACF變頻串聯諧振試驗裝置主要適用於電力、冶金、工礦企業動力部門等針對10V～35V高壓交聯電纜進行交接和預防性試驗的現場試驗裝置。整套裝置由變頻控制箱、勵磁變壓器、電抗器和電容分壓器組成。利用勵磁變壓器激發串聯諧振迴路，通過調節輸出頻率，使迴路中電抗器和試品電容發生串聯諧振，是當前高壓試驗的一種新方法，已得到廣泛的套用。套用脈衝寬度調製PWM方式，輸出電壓的調節和變頻器的逆變均採用先進、可靠的絕緣柵場效應IGBT開關管主要器件均採用進口元器件。變頻控制箱大螢幕液晶顯示，一鍵式操作 。
| 一． 變頻電源 適用範圍： | ||||||||||
| ●, 研發 , 製造 ,品管試驗 | ●,外銷家電產品測試 | |||||||||
| ●, 航空 , 船舶 ,電源模擬 | ●,電子安定器測試 | |||||||||
| ●, 國防 , 軍事 ,研究單位 | ●,交換式電源測試 | |||||||||
| ●,電器產品壽命測試 | ●, 電腦顯示器 , 測試 | |||||||||
| ●, 影印機 ,OA產品測試 | ●, 冷氣 ,壓縮機測試 | |||||||||
| ●PTC, 電暖器 , 測試 | ●, 變壓器 ,馬達測試 | |||||||||
| 二, 變頻電源 概述, | ||||||||||
| ■輸入頻率, 50Hz ,60Hz或400Hz | ||||||||||
| ■輸出電壓,0~300VAC | ||||||||||
| ■輸出頻率,40,0~499,9Hz指撥式 | ||||||||||
| ■電壓, 頻率 , 電流 , 功率表 ,採用4位數字LED顯示, 簡單 , 易讀 ,高, 解析度 | ||||||||||
| ■電壓（V）,頻率（Hz）,電流（A）,功率（W）,4視窗同時量測, 顯示 ,無需切換 | ||||||||||
| ■無輻射干擾,含, 諧波 ,成分小,並經特殊處理,不產生干擾 | ||||||||||
| ■純淨,穩定的正弦波 | ||||||||||
| ■大容量,小體積,低噪音,高 可靠度 ,提供各國標準電壓, 頻率 ,模擬測試各種電器產品 | ||||||||||
| ■,超載能力強,瞬間電流可承受3倍的, 額定電流 | ||||||||||
| ■具過電壓, 過電流 ,過高溫保護及警告裝置 | ||||||||||
| ■適合電阻型,電容性,電感性及其他, 非線性負載 , 使用 | ||||||||||
| 三, 變頻電源 技術參數, | ||||||||||
| 一,共同規格 500VA-300KVA變頻電源 | ||||||||||
| 相數 | 單相1Ø | 三相3Ø | ||||||||
| 容量 | 0,5KVA～60KVA | 3KVA～300KVA | ||||||||
| 製作方式 | 1GBT/Pulse, Width ,Modulation, Type | |||||||||
| 輸入電壓（任選一種） | 1Ø,2W, 220V , or ,3Ø,3W/4W | |||||||||
| 輸入頻率（任選一種） | 50Hz,60Hz 或400Hz±,5% | |||||||||
| 電壓低檔 | 110V系統, 0-150V （LowRange） | |||||||||
| 電壓高檔 | 220V系統, 0-300V （HighRange） | |||||||||
| 輸 | 負載穩壓率 | ≤±, 1% | ||||||||
| 頻率 | 40,0Hz,to,499,9Hz( 可程式設定) | |||||||||
| 頻率穩壓度 | ≤±,0,01% | |||||||||
| 諧波失真 | ≤±, 2% | |||||||||
| 出 | 頻率表 | 4位,數位頻率表,解析度0,1Hz | ||||||||
| 電壓表 | 4位,數位電壓表,解析度0,1V | |||||||||
| 電流表 | 4位,數位電流表,解析度0,1A | |||||||||
| 瓦特表 | 4位,數位瓦特表 | |||||||||
| 保護裝置 | 具過載,短路保護,警告裝置 | |||||||||
| 周溫 | 0-40deg,℃ | |||||||||
| 濕度 | 0-90%（非凝結狀態） | |||||||||
| 二, 單相變頻電源 實體規範 | ||||||||||
| 型號 ,SNP-60N系列 | 605/610 | 620 | 630 | 650 | 680 | 6100/3610 | 6150/3615 | 6200/3620 | 6300/3630 | 6450/3645 |
| 容量 | 500VA/1KVA | 2KVA | 3KVA | 5KVA | 8KVA | 10KVA | 15KVA | 20KVA | 30KVA | 45KVA |
| 製作方式 | 1GBT/Pulse, Width ,Modulation | |||||||||
| 輸出限電流,低檔（L-N） | L,4,2A/8, 4A | L,16,8A | L,25, 0A | L,41,6A | L,63, 0A | L,83, 2A | L,125, 0A | L,166, 4A | L,250A | L,375A |
| 輸出限電流高檔（L-N） | H,2,1A/4, 2A | H,8, 4A | H,12,5A | H,20,8A | H,31,5A | H,41,6A | H,62,5A | H,83, 2A | H,125A | 187,5A |
| 大約重量（Kgs） | 21 | 45 | 60 | 70 | 80 | 120 | 130 | 180 | 350 | 500 |
| 尺寸 ,（WxDxH）(mm) | 430x178x460 | 350x530x675 | 450x650x855 | 600x850x900/820x1000x1300 | ||||||
| ※備註, SNP-6000 系列為單相輸入單相輸出之 單相變頻電源 | ||||||||||
| ※ SNP-3600 系列為三相輸入單相輸出之 變頻電源 ,簡稱三進單出 變頻電源 | ||||||||||
| 三, 蘇南 三相變頻電源 實體規範 | ||||||||||
| 型號 ,SNP-30N系列 | 3030 | 3060 | 3100 | 3150 | 3200 | 3300 | 3450 | 3600 | 3750 | 31000 |
| 容量 | 3KVA | 6KVA | 10KVA | 15KVA | 20KVA | 30KVA | 45KVA | 60KVA | 75KVA | 100KVA |
| 大約重量（Kgs） | 90 | 180 | 230 | 250 | 270 | 450 | 560 | 660 | 750 | 900 |
| 尺寸 ,（WxDxH）(mm) | 450x650x855/600x850x900 | 820x1000x1300 | 700X1250X1500 | |||||||
| 備註, SNP-3000 系列為三相輸入三相輸出之 變頻電源 ,簡稱 三相變頻電源 | ||||||||||
