簡介
行程開關，位置開關 （又稱限位開關）的一種，是一種常用的小電流主令電器。利用生產機械運動部件的碰撞使其觸頭動作來實現接通或分斷控制電路，達到一定的控制目的。通常，這類開關被用來限制機械運動的位置或行程，使運動機械按一定位置或行程自動停止、反向運動、變速運動或自動往返運動等。
在電氣控制系統中，位置開關的作用是實現順序控制、定位控制和位置狀態的檢測。用於控制機械設備的行程及限位保護。構造：由操作頭、觸點系統和外殼組成。
在實際生產中，將行程開關安裝在預先安排的位置，當裝於生產機械運動部件上的模組撞擊行程開關時，行程開關的觸點動作，實現電路的切換。因此，行程開關是一種根據運動部件的行程位置而切換電路的電器，它的作用原理與按鈕類似。
行程開關廣泛用於各類工具機和起重機械，用以控制其行程、進行終端限位保護。在電梯的控制電路中，還利用行程開關來控制開關轎門的速度、自動開關門的限位，轎廂的上、下限位保護。
行程開關可以安裝在相對靜止的物體（如固定架、門框等，簡稱靜物）上或者運動的物體（如行車、門等，簡稱動物）上。當動物接近靜物時，開關的連桿驅動開關的接點引起閉合的接點分斷或者斷開的接點閉合。由開關接點開、合狀態的改變去控制電路和機構的動作。
作用原理
行程開關是反映機械位移量，控制機械運動的方向或行程大小的電氣裝置。行程開關廣泛用於工具機、起重機、自動線或其他機械的限位及程式控制。
行程開關的作用原理是：生產設備上安裝的擋鐵觸動行程開關的操作機構，推動微動開關，使出頭閉合或斷開，發出電控信號。
種類特點
常規國產行程開關
常規行程開關中LX19系列中的LX19-001/111，LXK3系列中的LXK3-20S/T，JLXK1系列JLXK1-111/411/511最具代表力,這些產品有結構簡單、功能實用、價格低廉的優勢深受廣大使用者的青睞。進口行程開關
進口行程開關中WL系列、HL系列、D4C系列、SZL-WL系列最具代表力，此類產品做工精細、性能優越、在極端環境中的表現更為突出，贏得了大批的冬粉，但價格高昂也令不少用戶咋舌耐高溫行程開關
在國產的耐高溫行程開關中最具影響力的就是YNTH系列耐高溫行程開關，一般性用在煉鋼廠的比較多。YNTH行程開關能在高溫的環境中正常工作，最高工作溫度為350度，工作環境的溫度增高產品的壽命就會相應的下降，超過300度要減低開關的工作量來保證產品的壽命。此系列行程開關價格低廉，性能穩定贏得了廣大客戶的一致好評。
防水行程開關
國產防水行程開關中YNFS(TZ)系列較為突出。YNFS行程開關具有體積小、靈敏度高、密封性強、耐油防腐蝕的特點，最令人驚嘆的是此類行程開關可以放在水中工作令同類產品望塵莫及。按結構分類
概述
行程開關按其結構可分為直動式、滾輪式、微動式和組合式。直動式行程開關
行程開關 直動式行程開關組成
1：推桿2&4：彈簧3：動斷觸點5：動合觸點

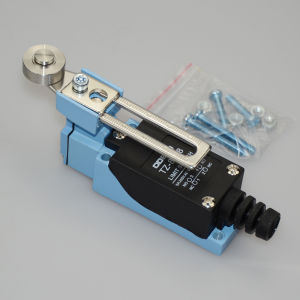

滾輪式行程開關
當運動機械的擋鐵(撞塊)壓到行程開關的滾輪上時，傳動槓連同轉軸一同轉動，使凸輪推動撞塊，當撞塊碰壓到一定位置時，推動微動開關快速動作。當滾輪上的擋鐵移開後，復位彈簧就使行程開關復位。這種是單輪自動恢複式行程開關。而雙輪鏇轉式行程開關不能自動復原，它是依靠運動機械反向移動 時，擋鐵碰撞另一滾輪將其復原。
滾輪式行程開關組成
1：滾輪2：上轉臂3&5&11：彈簧4：套架
6：滑輪7：壓板8&9：觸點10：橫板
滾輪式行程開關又分為單滾輪自動復位和雙滾輪(羊角式)非自動復位式，雙滾輪行移開關具有兩個穩態位置，有“記憶”作用，在某些情況下可以簡化線路。
微動開關式行程開關
微動開關式行程開關的組成
1：推桿2：彈簧3：壓縮彈簧4：動斷觸點5：動合觸點
按用途分類
一般用途
行程開關：如JW2、LX19、LXK3、JLXK1、XCK、3SE3、LXZ1、DTH、DZ-31等系列。主要用於工具機及其他生產機械、自動生產線的限位和程式控制。起重設備用
行程開關，如LX22、LX33、LX36系列。主要用於限制起重設備及各種冶金輔助機械的行程。位置開關
又稱限位開關，是一種常用的小電流主令電器。在電氣控制系統中，位置開關的作用是實現順序控制、定位控制和位置狀態的檢測。
一類為以機械行程直接接觸驅動，作為輸入信號的行程開關和微動開關；另一類為以電磁信號（非接觸式）作為輸入動作信號的接近開關。
部分行程開關型號

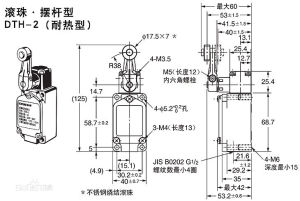

耐高溫行程開關DTH-2耐高溫行程開關
DTH-12耐高溫行程開關
DTH-L耐高溫行程開關
DTH-NJ耐高溫行程開關
DTH-D耐高溫行程開關
DTH-D2耐高溫行程開關

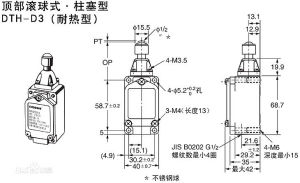

DTH-D3耐高溫行程開關
DTH-D28耐高溫行程開關
DTH-SD耐高溫行程開關
DTH-SD2耐高溫行程開關
DTH-SD3耐高溫行程開關
DTH-41耐高溫行程開關
DZ-3101小型防水行程開關
DZ-3102小型防水行程開關
DZ-3103小型防水行程開關
DZ-3104小型防水行程開關
DZ-3108小型防水行程開關
DZ-3110小型防水行程開關
DZ-3111小型防水行程開關
DZ-3112小型防水行程開關

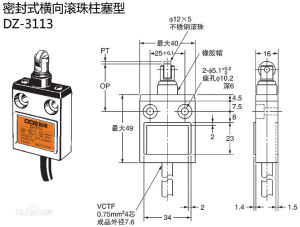

DZ-3113小型防水行程開關
DZ-3169小型防水行程開關
LL9Z-T235系列行程開關
LL6XCKN系列行程開關
LL1D4D-R系列行程開關
WL系列行程開關
WL系列行程開關
D4B-N系列行程開關
LL8HL系列行程開關
ZE系列行程開關
防水行程開關 LL1D4D-N系列行程開關
LL9Z-T256系列行程開關
LL1D4D-N系列行程開關
LL9Z-T336系列行程開關
LL9Z-T335系列行程開關
LL9Z-T355系列行程開關
LXP1-100系列行程開關
LXP1-120系列行程開關
LXP1-303系列行程開關
LXP1-404系列行程開關
LL8E100系列行程開關
LL9Z-T236系列行程開關
LLJW65系列行程開關
LL3XCKP系列行程開關
LL3XCKT系列行程開關
LL3XCKD系列行程開關
LL3XCDR系列行程開關
LL8XCK-T系列行程開關
LL8XCK-P系列行程開關
LL8XCK-S系列行程開關
LL1D4D-R系列行程開關
LL8XCK-J系列行程開關
LXK3-20S系列行程開關
LL8ME8000系列行程開關
LLJW57系列行程開關
CD4N系列安全行程開關
CD4N系列安全行程開關
CD4N系列安全行程開關
CD4N系列安全行程開關
CD4NH系列行程開關
LL1D4D-S系列行程開關
LL8XCK-M系列行程開關
LL9Z-T335系列行程開關
LL1D4D-N_LL1D4D-R系列行程開關
WL系列行程開關
D4B-N系列行程開關
LL8HL系列行程開關
ZE系列行程開關
LL9Z-T236系列行程開關
LL9Z-T256系列行程開關
LL8E200系列行程開關
LL9Z-T336系列行程開關
CD4N系列安全行程開關
LL9Z-T355系列行程開關
LXP1系列行程開關
LL8E100-LL8E200-LL8E300行程開關
LXK3系列行程開關
LXZ1系列組合式行程開關
LL5XCM系列行程開關
LL5XCMN系列行程開關
LL5XCMD系列行程開關
LL9Z-T235系列行程開關
LL3XCKD-LL3XCDR系列行程開關
LL5D4C系列行程開關
LXK3-20H系列行程開關
LXZ1系列組合式行程開關
LXZ1系列組合式行程開關
LL5XCM系列行程開關
LL5XCMN系列行程開關
LL5XCMD系列行程開關
LL5D4C系列行程開關
LL1D4D-S系列行程開關
LimitSwitch行程開關
CD4NH系列行程開關
LL3XCKP-LL3XCKT-LL3XCKR系列行程開關
LL6XCKN系列行程開關
LL8XCK-T_LL8XCK-8_LL8XCK-S行程開關
LL8XCK-M_LL8XCK-J系列行程開關
LL8ME8000系列行程開關
LLJW57系列行程開關
CD4N系列安全行程開關
LL8E300系列行程開關
LL5D4C系列行程開關
用途
日常生活

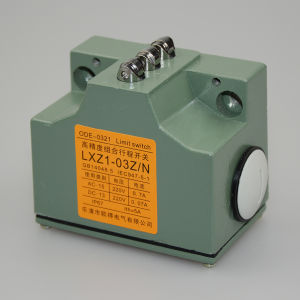

高精度組合行程開關在洗衣機的脫水（甩乾）過程中轉速很高，如果此時有人由於疏忽打開洗衣機的門或蓋後，再把手伸進去，很容易對人造成傷害，為了避免這種事故的發生，在洗衣機的門或蓋上裝了個電接點，一旦有人開啟洗衣機的門或蓋時，就自動把電機斷電，甚至還要靠機械辦法聯動，使門或蓋一打開就立刻“剎車”，強迫轉動著的部件停下來，免得傷害人身。
在錄音機和錄像機中，我們常常使用到快進或者倒帶，磁帶急速地轉動，但是當到達磁帶的端點時會自動停下來。在這裡行程開關又一次發揮了作用，不過這一次不是靠碰撞而是靠磁帶的張力的突然增大引起動作的。
工業
行程開關主要用於將機械位移轉變成電信號，使電動機的運行狀態得以改變，從而控制機械動作或用作程式控制。
行程開關真正的用武之地是在工業上，在那裡它與其它設備配合，組成更複雜的自動化設備。
工具機上有很多這樣的行程開關，用它控制工件運動或自動進刀的行程，避免發生碰撞事故。有時利用行程開關使被控物體在規定的兩個位置之間自動換向，從而得到不斷的往復運動。比如自動運料的小車到達終點碰著行程開關，接通了翻車機構，就把車裡的物料翻倒出來，並且退回到起點。到達起點之後又碰著起點的行程開關，把裝料機構的電路接通，開始自動裝車。總是這樣下去，就成了一套自動生產線，用不著人管，日以繼夜地工作，節省了人的體力勞動。
注意事項
.行程開關在使用中應注意的問題
(1)在安裝行程開關時，要檢查擋鐵在行走到位時能否碰撞行程開關頭，切不可碰撞在行程開關中間或其他部位。
(2)在安裝時或在檢查行程開關時，要把它固定牢固，並用手撥動或壓動行程開關動作頭，仔細聽聲音，檢查是否有“啪”的響聲，如果沒有，應打開行程開關，調節連線微動開關與動作軸的螺絲。
