用途

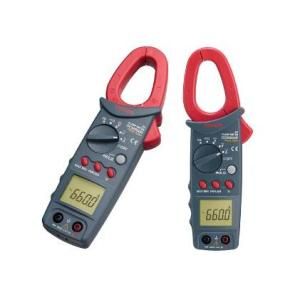

鉗形電流表通常用普通電流表測量電流時，需要將電路切斷停機後才能將電流表接入進行測量，這是很麻煩的，有時正常運行的電動機不允許這樣做。此時，使用鉗形電流表就顯得方便多了，可以在不切斷電路的情況下來測量電流。
原理
穿過鐵心的被測電路導線就成為電流互感器的一次線圈，其中通過電流便在二次線圈中感應出電流。從而使二次線圈相連線的電流表便有指示-----測出被測線路的電流。鉗形表可以通過轉換開關的撥檔，改換不同的量程。但撥檔時不允許帶電進行操作。鉗形表一般準確度不高，通常為2.5～5級。為了使用方便，表內還有不同量程的轉換開關供測不同等級電流以及測量電壓的功能。
簡介
高低壓鉗形電流表GHGL-9000B高低壓鉗形電流表獨具自動插拔功能，專為測量高壓電流而精心設計製造的，採用最新CT技術及掩膜數字集成技術，由專用高 壓檢測儀、無線接收器、高壓絕緣桿組成，無線傳輸能穿透多層樓房障礙或直線300米內接收被測數據。若不使用絕緣桿，還可以當作高精度低壓鉗形電流表、漏 電流表使用，能準確測出0.1mA～1000A的電流或漏電流。
特點
1．高低壓鉗形電流表也可以當高低壓變比測試儀使用，即分別測出一次迴路與二次迴路的高低壓電流，再人工計算就能得出高低壓的變比。
2．絕緣桿輕便，具有防潮﹑耐高溫﹑抗衝擊﹑抗彎﹑高絕緣、可伸縮等特點。
3．無線傳輸能穿透多層樓房障礙或直線30米內接收被測數據。
使用方法
用鉗形電流表檢測電流時,一定要夾住一根被測導線(電線).夾住兩根(平行線)則不能檢測電流.另外,使用鉗形電流表中心(鐵心)檢測時,檢測誤差小.在檢查家電產品的耗電量時,使用線路分離器比較方便,有的線路分離器可將檢測電流放大10倍,因此1A以下的電流可放大後再檢測.用直流鉗形電流表檢測直流電流(DCA)時,如果電流的流向相反,則顯示出負數.可使用該功能檢測汽車的蓄電池是充電狀態還是放電狀態.
真有效值檢測
平均值方式的鉗形電流表通過交流檢測,檢測正弦波的平均值,並將放大1.11倍(正弦波交流)之後的值作為有效值顯示出來.波形率不同的正弦波以外的波形和歪波也同樣放大1.11倍後顯示出來,所以會產生指示誤差.因此檢測正弦波以外的波形和歪波時,請選用可直接測試出真有效值的鉗形電流表.
漏電檢測
漏電檢測與通常的電流檢測不同,兩根(單相2線式)或三根(單相3線式,三相3線式)要全部夾住。也可夾住接地線進行檢測.在低壓電路上檢測漏電電流的絕緣管理方法,已成為首要的判斷手段.自其被(1997年電氣設備技術標準的修正)確認以來,在不能停電的樓宇和工廠,便逐漸採用漏電電流鉗表來檢測.
使用注意事項
①進行電流測量時，被測載流體的位置應放在鉗口中央，以免產生誤差。
②測量前應估計被測電流的大小，選擇合適的量程，在不知道電流大小時，應選擇最大量程，再根據指針適當減小量程，但不能在測量時轉換量程。
③為了使讀數準確，應保持鉗口乾淨無損，如有污垢時，套用汽油擦洗乾淨再進行測量。
④在測量5A以下的電流時，為了測量準確，應該繞圈測量。
⑤鉗形表不能測量裸導線電流，以防觸電和短路。
⑥測量完後一定要將量程分檔鏇鈕放到最大量程位置上。
參數
功 能 高壓交流電流測量，低壓交流電流、漏電流測量，線上交流電流監測
電 源 DC6V 鹼性乾電池（1.5V AAA×4）
測試方式 鉗形CT，積分方式
傳輸方式 無線傳送，直線傳輸最大距離約300m，能穿透多層樓房障礙
顯示模式 4位LCD顯示，背光功能，適合昏暗場所
LCD 尺寸 47mm×28.5mm
儀表尺寸 寬高厚：76mm×255mm×31mm
鉗口尺寸 Ф48mm
採樣速率 約2次/秒
測量範圍 0.0mA～1000A（50/60Hz自動）
分 辨 率 0.1mA
換 檔 0.1mA～1000A全自動換檔
測試精度 23℃±5℃，80%RH以下 0.1mA～299mA: ±1%±3dgt
0.30A～9.99A: ±1.5%±5dgt
10.0A～199.9A: ±2%±5dgt
200A～399A: ±2.5%±5dgt
400A～600A: ±3%±5dgt
601A～1000A: ±4%±5dgt
線路電壓 60KV以下線路測試（帶5節絕緣桿操作）
數據存儲 99組，存儲過程中“ MEM” 符號指示， “ FULL ”符號閃爍顯示表示存儲已滿
PEAK 保持 自動保持高處的測試值，通常測試模式下長按 HOLD 鍵至PEAK燈亮，即開啟PEAK保持功能
數據保持 通常測試模式下按 HOLD 鍵保持數據，“ HOLD ”符號顯示
數據查閱 “ MR ”符號指示，能上下翻閱所存數據
溢出顯示 超量程溢出功能：“ OL A ”符號顯示
無信號指示 當接收器沒有收到發射信號時動態顯示“ no- - ”符號
自動關機 開機約15分鐘後，儀表自動關機，以降低電池消耗
電池電壓 當電池電壓低於4.8V時，電池電壓低符號顯示，提醒更換電池
儀表質量 檢測儀：約335g（含電池），儀表總質量：約2.5Kg（含絕緣桿和電池）
工作溫濕度 -25℃～40℃； 80%Rh以下
存放溫濕度 -10℃～60℃； 70%Rh以下
絕緣桿尺寸 φ32mm，1m/節（5節）
絕緣強度 AC 100kV/rms (第5節絕緣桿與高壓電流鉗鉗芯之間)
結 構 防滴漏Ⅱ型
隨機附屬檔案 鉗表：1件；接收器：1件；儀表箱：1件；絕緣桿（1米）：5個；電池（鹼性乾電池AAA）：8個
利用鉗形電流表正確測量
如何利用鉗形電流表正確測量電阻、導通、頻率？
測量電阻的方法
第一，將功能開關設定到位置。
第二，將紅色測試線插入V/Ω連線埠，黑色測試線插入COM連線埠。
第三，使測試線接觸短路，按下歸零調整開關消除測試線的電阻。
第四，將測試線連線測試迴路。
這裡要注意的是，請勿在通電迴路中測量，以避免可能發生的觸電事故和對儀器或迴路的損害，取下儀器上的所有測試線後打開電池蓋。測量時，請握在測試線保護欄後。
鉗形電流表的導通測試
首先，將功能開關設定到位置。
然後，將紅色測試線插入V/Ω連線埠，黑色測試線插入COM連線埠。
然後，使測試線接觸短路，按下歸零調整開關消除測試線的電阻。
接下來，按下模式選擇開關將普通模式切換為導通檢測模式，顯示“”標誌。
最後，將測試線連線測試迴路，若測試電阻低於20.0Ω時蜂鳴器將鳴叫。
頻率的測量方法
首先，將功能開關設定到A或V位置。
然後，按下模式選擇開關3次，將普通模式切換為頻率測量模式，顯示“Hz”標誌。
最後，按照ACA或ACV測量過程進行。
