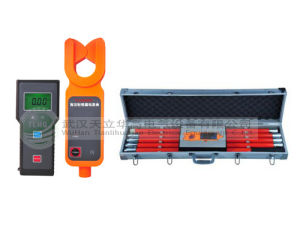

TLHG-9905高壓鉗形漏電流表

TLHG-9905高壓鉗形漏電流表

TLHG-9905高低壓鉗形電流表突破傳統結構,突破傳統結構,專為測量高壓電流而精心設計製造的,採用最新CT技術及掩膜數字集成技術,由專用鉗形電流表配高壓絕緣桿組成,其無線接收能穿透樓房障礙或直線30米內接收被測數據。若不使用絕緣桿,還可以當作高精度低壓鉗形電流表、漏電流表使用,能準確測出0.1mA的電流或漏電流。

產品別稱

鉗形漏電流表,高壓鉗形漏電流測試儀,漏電流測試儀,無線高壓鉗形電流表,鉗形高空電流遙測儀

產品介紹

TLHG-9905高低壓鉗形電流表突破傳統結構,突破傳統結構,專為測量高壓電流而精心設計製造的,採用最新CT技術及掩膜數字集成技術,由專用鉗形電流表配高壓絕緣桿組成,其無線接收能穿透樓房障礙或直線30米內接收被測數據。若不使用絕緣桿,還可以當作高精度低壓鉗形電流表、漏電流表使用,能準確測出0.1mA的電流或漏電流。

產品特點

1、TLHG-9905高低壓鉗形電流表鉗頭與引導區創新的一體化設計,確保了常年無間斷測試的高精度、高可靠性、高穩定性。絕緣桿輕便,具有防潮﹑耐高溫﹑抗衝擊﹑抗彎﹑高絕緣、可伸縮等特點。
2、本儀器連線絕緣桿,可用於60kV以下的高壓線路漏電流測量,線上電流測量,判斷氧化鋅避雷器是否受潮或運行不良,儀表還具有峰值保持、數據保持、數據存儲、無線傳輸等功能,其專用高壓鉗通過按壓或退拔絕緣桿能方便鉗夾或撤離被測導線,省時快捷,廣泛套用於變電站﹑發電廠﹑工礦企業以及檢測站﹑電工維修部門進行漏電檢測和野外電工作業等。
3、本儀器可作為高低壓電流互感器變比測試儀氧化鋅避雷器測試儀使用。即分別測出電流互感器一二次迴路的電流,再計算得出電流互感器的變比或折算變比。

產品參數

功能高壓交流電流測量,低壓交流電流、漏電流測量,線上交流電流監測
電源DC6V鹼性乾電池(1.5VAAA×4)
測試方式鉗形CT,積分方式
傳輸方式B型無線傳送,直線傳輸最大距離約30m
顯示模式4位LCD顯示,背光功能,適合昏暗場所
LCD尺寸47mm×28.5mm
儀表尺寸寬高厚:76mm×255mm×31mm
鉗口尺寸φ48mm
採樣速率約2次/秒
測量範圍0.1mA~1000A(50/60Hz自動)
解析度0.1mA
換檔0.1mA~1000A全自動換檔
測試精度
(23℃±5℃,80%RH以下)0.1mA~299mA:±1%±3dgt
0.30A~9.99A:±1.5%±5dgt
10.0A~199.9A:±2%±5dgt
200A~399A:±2.5%±5dgt
400A~600A:±3%±5dgt
601A~1000A:±4%±5dgt
線路電壓60KV以下線路測試(帶5節絕緣桿操作)
數據存儲99組,存儲過程中“MEM”符號指示,“FULL”符號閃爍顯示表示存儲已滿
PEAK保持自動保持高處的測試值,通常測試模式下長按HOLD鍵至PEAK燈亮,即開啟PEAK保持功能
數據保持通常測試模式下按HOLD鍵保持數據,“HOLD”符號顯示
數據查閱“MR”符號指示,能上下翻閱所存數據
溢出顯示超量程溢出功能:“OLA”符號顯示
無信號指示當接收器沒有收到發射信號時動態顯示“no--”符號
自動關機開機約15分鐘後,儀表自動關機,以降低電池消耗
電池電壓當電池電壓低於4.8V時,電池電壓低符號顯示,提醒更換電池
儀表質量檢測儀:約335g(含電池),儀表總質量:約2.5Kg(含絕緣桿和電池)
工作溫濕度-25℃~40℃;80%Rh以下
存放溫濕度-10℃~60℃;70%Rh以下
絕緣桿尺寸φ32mm,1m/節(5節)
絕緣強度AC100kV/rms(第5節絕緣桿與高壓電流鉗鉗芯之間)
結構防滴漏Ⅱ型
