簡介

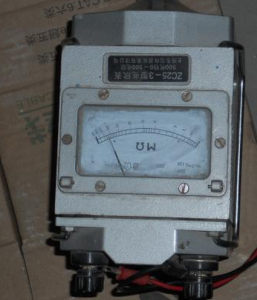

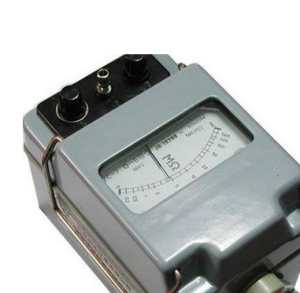

兆歐表又稱搖表。它的刻度是以兆歐(MΩ)為單位的。兆歐表由中大規模集成電路組成。本表輸出功率大，短路電流值高，輸出電壓等級多（每種機型有四個電壓等級）。兆歐表是電力、郵電、通信、機電安裝和維修以及利用電力作為工業動力或能源的工業企業部門常用而必不可少的儀表。它適用於測量各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等的絕緣電阻。工作原理
數字兆歐表由中大規模積體電路組成。本表輸出功率大，短路電流值高，輸出電壓等級多（有四個電壓等級）。工作原理為由機內電池作為電源經DC/DC變換產生的直流高壓由E極出經被測試品到達L極，從而產生一個從E到L極的電流，經過I/V變換經除法器完成運算直接將被測的絕緣電阻值由LCD顯示出來特點
兆歐表2.本表外殼由高強度鋁合金組成，機內設有等電位保護環和四階有源低通濾波器，對外界工頻及強電磁場可起到有效的禁止作用。對容性試品測量由於輸出短路電流大於1.6mA，很容易使測試電壓迅速上升到輸出電壓的額定值。對於低阻值測量由於採用比例法設計故電壓下落並不影響測試精度。
3.不需人力作功，由電池供電，量程可自動轉換。一目了然的面板操作和LCD顯示使得測量十分方便和迅捷。
4.本表輸出短路電流可直接測量，不需帶載測量進行估算。
分類及別稱
兆歐表、數字兆歐表、數字式兆歐表、數顯兆歐表、絕緣表、絕緣電阻測試儀、高壓絕緣電阻測試儀、絕緣電阻測量儀、絕緣特性測試儀、電動搖表、數字搖表、數顯搖表、數字兆歐計、高壓數字絕緣電阻測試儀、數字高壓絕緣電阻測試儀、數字高壓兆歐表、數字式高壓兆歐表、高壓數字式兆歐表、數字絕緣表、數顯絕緣表、電子式絕緣電阻測試儀、數字式絕緣電阻測試儀、數顯式絕緣電阻測試儀、數顯絕緣電阻測試儀、絕緣電阻儀、數字式 數字兆歐表絕緣電阻儀、數字式電動兆歐表、數字式高壓兆歐表、大功率高壓兆歐表。儀表介紹
工作原理兆歐表通過用一個電壓激勵被測裝置或網路，然後測量激勵所產生的電流，利用歐姆定律測量出電阻。優良的兆歐表校準器包括各種可選的電阻器，這點與現代校準器利用合成電阻功能提供的電阻器差別不大。兆歐表校準器與直流/低頻校準器的不同之處在於所需的電阻器範圍，以及耐受的電壓能力不同。例如，與數字多用表（DMM）上配備的歐姆表功能相比，這些電氣測試器在進行電阻測量時施加的電壓要高得多。兆歐表採用的電壓範圍通常從50v
合成電阻
合成電阻的方法由於受到設計成本和尺寸規格的限制被排除在外。採用的是分立式高壓電阻器矩陣的方法，組成一個陣列，能夠提供500,000多種電阻值輸出。在這種校準器中，有8個範圍的電阻值，覆蓋了10kΩ到10GΩ的範圍，每個範圍均能提供4.5位的穩定輸出。
收集合適的高壓電阻器並將其集成到一個儀器內又存在另一項挑戰。這就是與歐盟CE認證的一項強制性要求《低電壓指令》（LowVoltageDirective）相關的安全性標準挑戰。與儀器製造商相關的標準是EN61010－測量、控制和實驗室用電氣設備的安全要求（SafetyRequirementsforElectricalEquipmentforMeasurement,ControlandLaboratoryUse）。
低電壓指令要求將校準器電壓限制為1,000Vrms。那么如何校準測試電壓高達5kV的兆歐表呢？這類儀器具有更寬的動態範圍，可測量高到10TΩ的電阻，並且提供了如上所述的保護端子，使其能夠準確測量非常高的電阻值。幸運的是，這樣的保護配置可以使其本身形成一個電阻倍增器，能夠有效地將一個已知電阻倍增為1000倍，如圖2的例子所示。同樣重要的是，由於倍增器是一個分立、隔離、獨立的設備，可以滿足倍增器所需的高電壓，它已經不是《低電壓指令》所管轄的範圍。
選用
規定兆歐表的電壓等級應高於被測物的絕緣電壓等級。所以測量額定電壓在500V以下的設備或線路的絕緣電阻時，可選用500V或1000V兆歐表；測量額定電壓在500V以上的設備或線路的絕緣電阻時，應選用1000~2500V兆歐表；測量絕緣子時，應選用2500~5000V兆歐表。一般情況下，測量低壓電氣設備絕緣電阻時可選用0~200MΩ量程的兆歐表。使用方法
兆歐表2.被測物表面要清潔．減少接觸電阻，確保測量結果的正確性。
3.測量前應將兆歐表進行一次開路和短路試驗，檢查兆歐表是否良好。即在兆歐表未接上被測物之前．搖動手柄使發電機達到額定轉速(120r/min)，觀察指針是否指在標尺的“∞”位置。將接線柱“線(L)和地(E)”短接，緩慢搖動手柄，觀察指針是否指在標尺的“0”位。如指針不能指到該指的位置，表明兆歐表有故障．應檢修後再用。
4.兆歐表使用時應放在平穩、牢固的地方，且遠離大的外電流導體和外磁場。
5.必須正確接線。兆歐表上一般有三個接線柱，其中L接在被測物和大地絕緣的導體部分，E接被測物的外殼或大地。G接在被測物的禁止上或不需要測量的部分。測量絕緣電阻時，一般只用“L”和“E”端．但在測量電纜對地的絕緣電阻或被測設備的漏電流較嚴重時，就要使用“G”端，並將“G”端接禁止層或外殼。線路接好後，可按順時針方向轉動搖把．搖動的速度應由慢而快，當轉速達到每分鐘120轉左右時(ZC-25型)，保持勻速轉動，1分鐘後讀數．並且要邊搖邊讀數．不能停下來讀數。
6.搖測時將兆歐表置於水平位置，搖把轉動時其端鈕間不許短路。搖動手柄應由慢漸快，若發現指針指零說明被測絕緣物可能發生了短路，這時就不能繼續搖動手柄．以防表內線圈發熱損壞。
7.讀數完畢．將被測設備放電。放電方法是將測量時使用的地線從兆歐表上取下來與被測設備短接一下即可(不是兆歐表放電)。
使用維護
測量前要先切斷被測設備的電源，並將設備的導電部分與大地接通，進行充分放電，以保證安全。用數字兆歐表測量過的電氣設備，也要及時接地放電，方可進行再次測量。測量前要先檢查數字兆歐表是否完好，即在數字兆歐表未接上被測物之前，打開電源開關，檢測數字兆歐表電池情況，如果數字兆歐表電池欠壓應及時更換電池，否則測量數據不可取。將測試線插入接線柱“線（L）和地（E）”，選擇測試電壓，斷開測試線，按下測試按鍵，觀察顯示是否數字是否顯示無窮大。將接線柱“線（L）和地（E）”短接，按下測試按鍵，觀察是否顯示“0”。如液晶屏不顯示“0”，表明數字兆歐表有故障，應檢修後再用。必須正確接線。數字兆歐表上一般有三個接線柱，分別標有L（線路）、E（接地）和G（禁止）。其中L接在被測物和大地絕緣的導體部分，E接被測物的外殼或大地，G接在被測物的禁止上或不需要測量的部分。接線柱G是用來禁止表面電流的。如測量電纜的絕緣電阻時，由於絕緣材料表面存在漏電電流，將使測量結果不準，尤其是在濕度很大的場合及電纜絕緣表面又不乾淨的情況下，會使測量誤差很大。為避免表面電流的影響，在被測物的表面加一個金屬禁止環，與數字兆歐表的“禁止”接線柱相連。這樣，表面漏電流IB從發電機正極出發，經接線柱G流回發電機負極而構成迴路。IB不再經過兆歐表的測量機構，因此從根本上消除了表面漏電流的影響。接線柱與被測設備間連線的導線不能用雙股絕緣線或絞線，應該用單股線分開單獨連線，避免因絞線絕緣不良而引起誤差。為獲得正確的測量結果，被測設備的表面套用乾淨的布或棉紗擦試乾淨。測量具有大電容設備的絕緣電阻，讀數後不能立即斷開兆歐表，否則已被充電的電容器將對兆歐表放電，有可能燒壞兆歐表。應在讀數後應首先斷開測試線，然後再停止測試，在兆歐表和被測物充分放電以前，不能用手觸及被試設備的導電部分。測量設備的絕緣電阻時，還應記下測量時的溫度、濕度、被試物的有關狀況等，以便於對測量結果進行分析。注意事項
1.禁止在雷電時或高壓設備附近測絕緣電阻，只能在設備不帶電．也沒有感應電的情況下測量。2.搖測過程中．被測設備上不能有人工作。
3.兆歐表線不能絞在一起．要分開。
4.兆歐表未停止轉動之前或被測設備未放電之前．嚴禁用手觸及。拆線時，也不要觸及引線的金屬部分。
5.測量結束時．對於大電容設備要放電。
6.兆歐表接線柱引出的測量軟線絕緣應良好，兩根導線之間和導線與地之間應保持適當距離，以免影響測量精度。
7.為了防止被測設備表面泄漏電阻，使用兆歐表時．應將被測設備的中間層(如電纜殼芯之間的內層絕緣物)接於保護環。
8.要定期校驗其準確度。
