簡介
肘板和肘板墊採用滾動接觸方式，正常使用情況下很少磨擦，只需在其接觸表面上塗上一層潤滑脂即可。整部件是用於調整排料口大小，以及補償顎板、肘板和肘板墊之間磨損的機構。安裝步驟

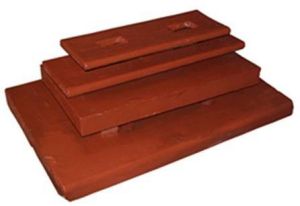

鄂式破碎機肘板既是保險件又是易損件，很容易損壞。當肘板板被磨損和折斷後應立即進行更換，那么肘板在磨損後怎樣進行更換呢，以下是從紅星重工了解到的顎式破碎機肘板的安裝步驟：第一、顎式破碎機肘板的安裝首先是鬆開拉桿彈簧螺母，然後取下彈簧。
第二、再用鏈條和鋼絲線栓在動顎下部。
第三、用專業的安裝工具手葫蘆，拉動鋼絲線，使動顎靠近定板，此時肘板就會自動落下。
第四、舊肘板被拆去後，再用鋼絲線把新肘板拉入肘板座內。
第五、然後，放鬆手葫蘆使肘板和肘板座緊密接觸。
第六、最後，裝上拉桿和彈簧此時肘板支撐在肘板座中，便可拆去手葫蘆。
以上是顎式破碎機肘板的安裝步驟，正確的進行安裝可以減少在以後的工作中，由於安裝不當而影響破碎設備的正常工作，從而也能節省顎式破碎機停機檢修的時間。
作用
一是傳遞動力其傳遞的動力有時甚至比破碎力還大。
二是起保險件作用
當破碎腔落入非破碎物料(如釺桿、折斷的鏟齒)時，肘板先行斷裂破壞，從而保護機器其它零件不發生破壞。
三是調整排料口大小
有的簡擺鄂式破碎機是通過更換不同長度尺寸的肘板來調整排料口大小的。
結構設計
結構
肘板按結構組成分為組裝式和整體式兩種：簡擺鄂式破碎機使用的肘板為組裝式結構。它是由一個肘板體與兩個肘板頭連線後組裝而成的，這樣就可以只更換易磨損報廢的肘板頭以節省易耗件金屬。由於用在大型破碎機立的這種肘板較重，因此這種肘板都應設計起吊環。復擺鄂式破碎機上使用的為整體式肘板，因為其重量和尺寸都比較小。如何設計肘板
肘頭與肘墊的結構形式，一般有兩種：滾動型和滑動型，設計時根據實際需要進行選擇。1、改變配合面形狀：根據對復擺顎式破碎機的運動分析可知，肘板運動特性是一種簡單擺動，屬於鉸鏈連結的擺動件。因此，肘頭和肘墊構成一種擺動副。在破碎機的工作中，由於長時間衝擊作用使肘板墊變形，更換時很難拆下，為此可借用改變配合面形狀來解決這個問題。
2、使用較好的材料：肘板的結構形式有整體式和組合式。紅星重工考慮到工作時的性能要求，肘墊承受很大的衝擊力，必須使用較好的材料製作。
3、加裝擋灰板：為了減少肘墊和肘頭的摩擦，除了經常在兩結合面間注入潤滑油外，還要防止灰塵和細紋物料進入結合處，因此要在結合處上部加裝擋灰板。
