簡介

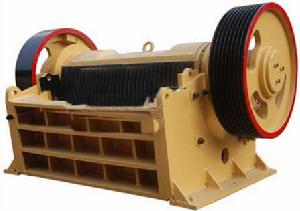

一、JCE系列歐版鄂式破碎機產品介紹
歐版JCE系列破碎機已經無可爭議的成為世界上最受青睞的鄂式破碎機。當考慮高效地對堅硬、強磨蝕性物料進行破碎時，應首先選擇採用了國際最先進的破碎技術和製造水平的JCE系列歐版鄂式破碎機。
特點
1、採用世界級的製造工藝，選用最高端的製作材料。
歐版鄂式破碎機2、更先進的動鄂總成，使其更經久耐用。
動鄂總成採用高質量的鑄鋼件構成，並通過兩個大型鑄鋼飛輪傳動。此外重型偏心軸亦採用鍛坯進行加工，這一切均使得JCE系列鄂式破碎機具有超凡的可靠性。
3、軸承座採用整體式鑄鋼結構。
整體鑄鋼軸承座能夠保證與破碎機架完全配合，同時也大大增強了軸承座的徑向強度，而分體式軸承座則不擁有該優點。
4、採用有限元分析技術，破碎機具有更高的強度。
5、破碎腔採用對稱“V”形結構，使實際進料口寬度與名義進料口寬度相一致。
6、排料口調整更快捷方便。
歐版JCE系列鄂式破碎機裝有楔塊排料口調整裝置，該裝置比老式的墊片調整更簡單、安全和快捷。
7、選用軸承規格更大、承載能力更高。
所有JCE系列鄂式破碎機都裝有較其它同樣規格破碎機更大更耐用的偏心軸軸承，其更高的承載能力和有效的迷宮密封使軸承使用壽命大大地延長。
8、最新採用了齒形護板，增大了鄂板的有效長度，產量更高。
用途和適用範圍
1、該系列鄂式破碎機主要用於冶金、礦山、化工、水泥、建築、耐火材料及陶瓷等工業部門作中碎和細碎各種中硬礦石和岩石等。
2、該系列破碎機最適宜於破碎抗壓強度不高於280Mpa的礦石、岩石、礦渣等，被破碎物料的最大塊度不得大於技術參數表所規定。
技術參數
型號 JCE1302 JCE1003 JCE1303 JCE604
進料口尺寸(mm) 180×1300 250×1000 250×1300 400×600
進料最大尺寸(mm) 150 220 220 350
排料口調整範圍(mm) 10-30 20-40 70-100 35-85
偏心軸轉速(rpm) 320 330 290 250
理論生產能力(t/h) 12-35 15-50 26-85 15-70
電動機 型號 Y225M-6 Y225M-6 Y250M-6/Y280S-6 Y225M-6
功率(Kw) 30 30 37/45 30
轉速(rpm) 980 980 980 980
機器外形尺寸(L×W×H) 1320×2150×1175 1400×1850×1310 1450×2150×1175 1920×1460×1840
機器重量(Kg) 6000 5600 6800
電源電壓(V) 380 380 380 380
電源頻率(Hz) 50 50 50 50

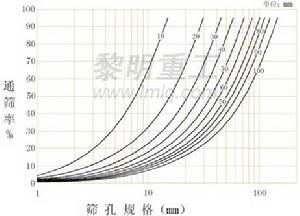

成品粒型和粒度分析
成品粒度分析結構

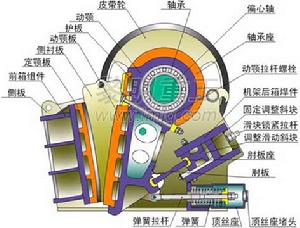

JCE系列歐版鄂式破碎機主要有機架部分，偏心軸轉動部分，破碎腔工作部分，保險裝置，排料口調整裝置等部分組
結構圖成。
1、機架部分：由側板、前箱組件、後箱焊件等組成。
2、偏心軸轉動部分：主要由動鄂、偏心軸、軸承、軸承座、皮帶輪等組成。是傳遞動力的主要部分。
3、破碎腔工作部分：主要由定鄂板、動鄂板、側襯板、護板等組成，是破碎物料的工作零件。
4、保險裝置：由肘板、肘板座、彈簧、彈簧拉桿等組成，是破碎機在非正常情況下起保險作用的零件。
5、排料口調整裝置：該裝置用來調整排料口的大小尺寸，控制出料粒度。主要由調整固定斜塊、調整滑動斜塊、頂絲螺栓、滑塊鎖緊拉桿等組成。
工作原理
該系列破碎機破碎方式為曲動擠壓型，其工作原理是：電動機驅動皮帶和皮帶輪，通過偏心軸使動鄂前後上下擺動，當動鄂推動動鄂板向定鄂板運動時，物料被壓碎或劈碎。當動鄂和動鄂板在偏心軸、彈簧的作用下後退時，先前已被壓碎或劈碎的物料從鄂板的下部排料口排出。隨著電動機連續轉動而破碎機動鄂作周期性地壓碎和排泄物料，實現批量生產。
