過零檢測

過零檢測

可作開關電路或者頻率檢測。 漏電開關的漏電檢測是檢測零序電流。 大致有兩種方案,一是變壓器隔離,二是光耦隔離的。

指的是在交流系統中,當波形從正半周向負半周轉換時,經過零位時,系統作出的檢測。可作開關電路或者頻率檢測。漏電開關的漏電檢測是檢測零序電流。大致有兩種方案,一是變壓器隔離,二是光耦隔離的。哪種方案更經濟,而且過零點精確?

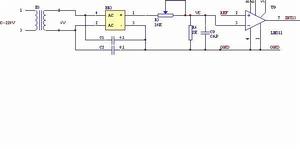

變壓器隔離:我覺得這個還可以,可是變壓器是不是太大了。
電路圖電路圖
光耦隔離:
1. 工作原理簡介
D5、D6電壓取自變壓器次級A、B兩點(~14v),經過D5、D6全波整流,形成脈動直流波形,電阻分壓後,再經過電容濾波,濾去高頻成分,形成C點電壓波形;當C點電壓大於0.7V時,三極體Q2導通,在三極體集電極形成低電平;當C點電壓低於0.7V時,三極體截止,三極體集電極通過上拉電阻R4,形成高電平。這樣通過三極體的反覆導通、截止,在晶片過零檢測連線埠D點形成100Hz脈衝波形,晶片通過判斷,檢測電壓的零點。
