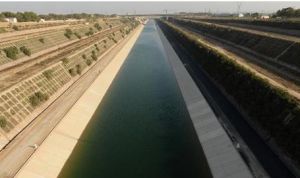

輸水建築物輸水建築物除洞（管、槽）身外，一般還需包括進口和出口兩個部分(發電引水隧洞在洞身後接壓力水管)。有時受地形條件限制，在進口前或出口後還需增設引水渠或尾水渠。渠道線路上的輸水隧洞或通航隧道，只有洞身段，但前後洞臉部分需增加護砌。
輸水建築物需要滿足以下各項要求。①具有設計規定的過流能力。對無壓洞（管），為保證洞內為無壓流態，水面以上應有足夠的淨空；對有壓洞，為保證洞內為壓力流，要求沿洞線頂部的壓力余幅不小於2m；渠堤頂或邊牆在水面以上需留有足夠的超高。②結構布置和體形設計得當：出流平穩，水頭損失小，不出現過大的負壓和空蝕破壞。③不同用途的輸水建築物對水流流速各有不同的要求。發電引水隧洞的經濟流速一般為 3～5m/s。為保持渠道不沖、不淤、不生水草，需結合渠道土質、水深和水流懸浮泥沙的顆粒直徑，確定適宜的流速範圍。④渠線上輸水隧洞、暗渠等的縱坡應略陡於渠道縱坡，以減小斷面和免遭淤積。⑤對壩下埋管，為防止由於溫度變化和不均勻沉降導致管身開裂、接縫漏水或沿管身與壩體填土間產生集中滲流，應將管身置於較堅實的地基上，沿管線每隔一定距離設定帶有止水的伸縮縫，並在管壁外側做截流環（見輸水管道）。⑥滿足水工建築物的一般設計要求：具有足夠的強度和穩定性，結構簡單，施工簡便，有利於運行和管理，造價低，外形美觀等。
