車架

車架

車架是跨接在汽車前後車橋上的框架式結構,俗稱大梁,是汽車的基體。一般由兩根縱梁和幾根橫樑組成,經由懸掛裝置﹑前橋﹑後橋支承在車輪上。車架必須具有足夠的強度和剛度以承受汽車的載荷和從車輪傳來的衝擊。車架的功用是支撐、連線汽車的各總成,使各總成保持相對正確的位置,並承受汽車內外的各種載荷。

基本信息

作用及要求

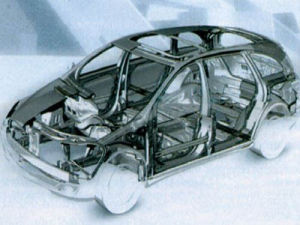

車架車架

現代汽車絕大多數都具有作為整車骨架的車架。汽車絕大多數部件及總成都是通過車架來固定的,如發動機、傳動系、懸架、轉向系統、駕駛室、貨箱和相關操作機構。車架起到支撐連線汽車各零部件的作用,並承受來自車內外的各種載荷。

車架的結構形式首先應滿足汽車總布置的要求。汽車在複雜的行駛過程中,固定在車架上的各總成和部件之間不應該發生干涉。汽車在崎嶇道路上行駛時,車架在載荷作用下可能產生扭轉變形以及在縱向平面內的彎曲變形;當一邊車輪遇到障礙時,還可能使整個車架扭曲成菱形。這些變形將會改變安裝在車架上的各部件之間的相對位置,從而影響其正常工作。因此,車架還應具有足夠的強度和適當的剛度。為了提高汽車整車的輕量化水平,要求車架質量儘可能小。此外,車架應布置得離地面近一些,以使汽車重心降低,以利於提高汽車的行駛穩定性。這一點對於客車和轎車來說尤為重要。

車架類型

梯形車架

由兩根縱梁和若干橫樑組成。縱梁斷面形狀為槽形、Z字形或箱形等。縱梁在水平面內或縱向平面內可以做成彎曲的、等斷面或變斷面的。

梯形車架因抗彎強度大,零件安裝緊固、方便,在商用貨車及部分客車上得到廣泛套用。在乘用車上極少套用。

脊樑式車架

脊樑式車架只有一根位於中央且貫穿汽車前後的縱梁。縱梁斷面形狀可以是圓管形或箱形。

脊樑式車架的車架質量小、強度、剛度較大,與獨立懸架配合使用能提高汽車的通過能力。車架的製造精度要求高、保養維修困難是它的缺點。

周邊式車架

車架中部加寬,不設橫樑,其主要件常用封閉形斷面。

周邊式車架因地板高度低、乘客艙容積大、結構簡單、質量小、易於製造等原因,在排量大的乘用車上得到套用。

桁架式車架

桁架式車架由鋼管組合焊接而成。具有剛度大、質量小的特點,但製造困難,主要用於賽車。

此外,還有一些其他類型的車架。目前,在某些高級轎車上採用了一種ISR型車架。後部車架與前部車架用活動鉸鏈連線,後驅動橋總成(主減速器、差速器)安裝在後車架上,半軸與驅動車輪之間用萬向節連線。後獨立懸架連線在後車架上。這樣,不僅由於獨立懸架可使汽車獲得良好的駕駛平順性,而且活動鉸鏈處的橡膠襯套也使整車獲得一定的緩衝,從而進一步提高了汽車的駕駛平順性。

有的轎車為了減輕整車質量,儘量做到輕量化而採用了半車架。半車架就是在車身前部有一部分車架,發動機和前懸架安裝在車架上,這樣可使車身局部得到加強。

部分轎車和一些大客車車取消了車架,而以車身兼起車架的作用,即將所有部件部件固定在車身上,所有的力也由車身來承受。這種車身稱為承載式車身。

車架發展

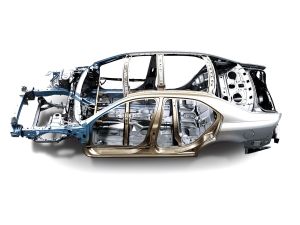

車架車架

大梁式和承載式車架是占絕大多數的主流車架形式,但它們都分別有著顯著的缺點,即笨重和剛度不足。出現了融合這兩者優點和車架設計方案,三菱PAJEROIO的獨創車架,在承載式結構的車廂底部增加了獨立的鋼框架,可以認為是簡化的大梁結構,從而在保證剛度的同時,重量和重心又比大梁式結構大為下降。另一個例子是本田S2000,由於對性能要求很高,而敞篷車身的剛度不足,於是在承載式車架的底部加焊了類似大型橫樑的補強結構,從而增強了剛度。今後這種“雜交”車架的形式肯定會更層出不窮。

受力形式

1)負載彎曲

從字面上就可以十分容易的理解這個壓力,部分汽車的非懸掛重量(unsprung mass)。因此車架底部的縱梁和橫樑(member),一般都要求較強的剛度。

2)非水平扭動

當前後對角車輪遇到道路上的不平而滾動,車架的樑柱便要承受這個縱向扭曲壓力(longltudinal torsion),情況就好像要你將一塊塑膠片扭曲成螺鏇形一樣。

3)橫向彎曲

4)水平菱形扭動

因為車輛在行駛時,每個車輪因為路面和行駛情況的不同,(路面的鋪設情況、凹凸起伏、障礙物及進出彎角等等)每個車輪會承受不同的阻力和牽引力,這可以使車架在水平方向上產生推拉以至變形,這種情況就好像將一個長方形拉扯成一個菱形一樣。

翻新辨別

檢查車架識別事故車,我們在選擇舊車時,對於車架號的檢查可以說是最為重要的一項,當我們消費者沒有準確的把握經驗,必須要找一個懂得維修的人來進行幫忙,對於我們消費者來說,檢查車架可以識別出是否為事故車。

我們先來看表面,由於在經過試車以後,大部分的事故車會在車架號上留下一定的痕跡,這必須要我們進行詳細的觀察才可以進行準確的判斷。特別是在轎車一般車架號都可以採用整體車身的結構來進行構架,所以車身以及車架的整體設計上來說,很多的貨車或是說SUV型的車都會採取單獨的車身處理,車架式在設計上也以單獨的方式進行處理,對於公路型或是城市型的SUV型車也會採取整體的車身設計,也就是我們通常所說的轎車底盤設計的車型。如果當車架受到一定的損傷以後,車輛在行駛的過程中會發生一些不良的影響,如果在轉向的過程中存在不穩定的情況時,由於直行車輛的車輪會有一定的聲音,輪胎會存在一定的磨損痕跡,轉向是側面時會產生不均勻的現象或是存在跑偏等問題,這都是與車架的彎曲度有很大的關係,如果是這樣就說明已經出現過相應的交通事故,這車就不能購買。我們在進行現場勘察的過程中,可以對前後輪進行直線檢查,如果左前後輪與右兩側的前後輪都不是一條線就說明車架整體已經變形了。如果車輪後側與輪罩之間的間隙長短不一,就說明整車的車身有了一定的彎曲現象,以上這種車不能購買。

影響壽命

斷裂或變形的原因

1)汽車行駛在不平路面上,引起的車架垂直衝擊載荷,超過車架的許用應力。另外,在汽車上下坡、轉彎或裝載不均時,也會引起車架局部過載而導致車架斷裂。

2)車架設計或附屬裝置造成局部轉矩而使車架斷裂。如有的車架縱梁前部橫截面較小,同時因發動機和變速器的影響,故橫樑分布較少,從而使車架的剛度變差,若在動載作用下,可能導致縱梁前部斷裂,即常見在縱梁下翼斷裂。另外,車架還受垂宜於縱梁的懸臂載荷(如油箱、懸架和備胎等)所產生的局部扭曲,也是造成車架斷裂的原因。

3)汽車行駛時,前輪一側受到很大阻力,使車架易發生對角線的平面變形。

4)汽車發生撞擊事故,嚴重的撞擊會造成車架變形

車架變形是指車架改變了原來的幾何形狀,並使在車架上安 裝的各總成零件相對位置發生變化,引程車輛的技術狀況變壞,導致汽車不能正常行駛。車架變形常因作用於車架的力超過其彈性極限,當作用於車架的力消除後,車架不能恢復原狀,形成了殘餘變形。
