畫面分割器的基本工作原理?
將輸入的CVBS視頻信號轉換成標準的656數位訊號,並對656數位訊號進行編輯處理後,再轉換成CVBS視頻信號輸出到監視器,採用這種數位訊號處理的方法,即可實現多個視頻畫面在同一個監視器的螢幕上顯示。

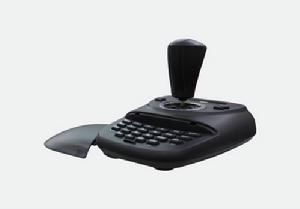

畫面分割器控制鍵盤
產品特點:■ 三維搖桿
■ 可同時控制多個高速球和DVR、畫面分割器,支持多種協定
■ RS485及紅外控制
■ 外觀精美 易於操控
技術參數
型 號 | ST-K16 |
通訊方式 | RS485 紅外發射 |
通訊協定 | PELCO-P/Pelco-D/HCDVR/DHDVR |
通信接口 | RS485X1紅外發射 |
通訊距離 | RS485可達1.2Km |
通訊頻率 | 2400,4800,9600,19200bps |
相對濕度 | 小於 90% |
工作溫度 | -10℃~+50℃ |
工作電壓 | DC12V±10% |
工作電流 | 250mA |
尺 寸 | L168mm*W136mm*H104mm |
重 量 | 845g |
材 質 | ABS Plastic Cover |

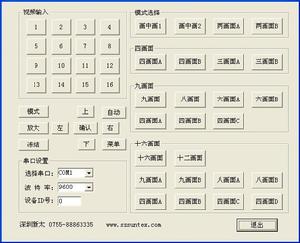

畫面分割器的控制軟體
通過畫面分割器控制軟體,可以簡單、靈活地對256台物理地址(系統ID)不同的4、9或16畫面分割器,分別控制。
工控專用的畫面分割器控制軟體,可以同時級聯控制多台不同ID號的4、9、16和32路畫面分割器等,直接點擊軟體控制臺上的視頻輸入通道(1-16)按鍵或多樣的模式顯示按鍵,對設備靈活操控!在軟體的左下角,可以選擇機器與電腦連線的COM1-COM4接口及波特率,輸入需要控制的畫面分割器的設備ID號碼(16進制格式)便可直接對該設定直接控制。如需要下載此畫面分割器控制軟體,或者需要更詳細了解畫面分割器控制軟體的用戶可以聯繫深圳新太畫面分割器工廠的技術服務部,可以免費為您提供詳細的畫面分割器控制軟體的介紹及軟體操用方法演示等服務。畫面分割器控制協定
2、4、8/9、12、16畫面分割器協定設計(僅適合深圳新太系列產品)
Code(Hex) | 2畫面 | 4畫面 | 8/9畫面 | 12畫面 | 16畫面 |
0x81 | Channel 1 | Channel 1 | Channel 1 | Channel 1 | Channel 1 |
0x82 | Channel 2 | Channel 2 | Channel 2 | Channel 2 | Channel 2 |
0x83 | NULL | Channel 3 | Channel 3 | Channel 3 | Channel 3 |
0x84 | NULL | Channel 4 | Channel 4 | Channel 4 | Channel 4 |
0x85 | NULL | NULL | Channel 5 | Channel 5 | Channel 5 |
0x86 | NULL | NULL | Channel 6 | Channel 6 | Channel 6 |
0x87 | NULL | NULL | Channel 7 | Channel 7 | Channel 7 |
0x88 | NULL | NULL | Channel 8 | Channel 8 | Channel 8 |
0x89 | NULL | NULL | Channel 9 | Channel 9 | Channel 9 |
0x8a | NULL | NULL | NULL | Channel 10 | Channel 10 |
0x8b | NULL | NULL | NULL | Channel 11 | Channel 11 |
0x8c | NULL | NULL | NULL | Channel 12 | Channel 12 |
0x8d | NULL | NULL | NULL | NULL | Channel 13 |
0x8e | NULL | NULL | NULL | NULL | Channel 14 |
0x8f | NULL | NULL | NULL | NULL | Channel 15 |
0x90 | NULL | NULL | NULL | NULL | Channel 16 |
0x91 | 二畫面顯示 | 四畫面顯示 | 四畫面M4- A Page (1-4) | 四畫面M4-A Page(1-4) | 四畫面M4-A Page(1-4) |
0x92 | NULL | NULL | 四畫面M4- B Page (5-8) | 四畫面M4-A Page(5-8) | 四畫面M4-A Page(5-8) |
0x93 | NULL | 四畫面(1大3小) | 四畫面(1大3小) | 四畫面M4-B Page(9-12) | 四畫面M4-B Page(9-12) |
0x94 | NULL | NULL | NULL | NULL | 四畫面M4-B Page(13-16) |
0x95 | NULL | NULL | M9 (1-9) | 九畫面M9A Page(1-9) | 九畫面M9A Page(1-9) |
0x96 | NULL | NULL | NULL | NULL | 九畫面M9B Page (9-16) |
0x97 | NULL | 左三畫面 | 八畫面(1大7小) | 六畫面(1大5小)(1-6) | 八畫面(1大7小)(1-8) |
0x98 | NULL | 上三畫面 | 六畫面(1大5小) | 六畫面(1大5小)(7-12) | 八畫面(1大7小)(9-16) |
0x99 | NULL | NULL | M6 (1-6) | M6- 10畫面模式 | M6-Realtime 16 Split |
0x9a | NULL | NULL | NULL | 12畫面模式壓縮全景(再執行不壓縮全景) | Realtime 12 Split |
0x9b | 上下二分割 | 上下二分割 | 上下二分割 | 上下二分割 | 上下二分割 |
0x9c | NULL | 2畫中畫 | 2 畫中畫 | 2 畫中畫 | 2 畫中畫 |
0x9d | 1畫中畫 | 1畫中畫 | 1 畫中畫 | 1 畫中畫 | 1 畫中畫 |
0x9e | 左右分割 | 左右分割 | 左右二分割 | 左右二分割 | 左右二分割 |
0x9f | AUTO | AUTO | AUTO | AUTO | AUTO |
0xa0 | Mode | Mode | Mode | Mode | Mode |
0xa1 | Freeze | Freeze | Freeze | Freeze | Freeze |
0xa2 | Zoom | Zoom | Zoom | Zoom | Zoom |
0xa3 | Menu | Menu | Menu | Menu | Menu |
0xa4 | ▲ | ▲ | ▲ | ▲ | ▲ |
0xa5 | � | � | � | � | � |
0xa6 | ◄ | ◄ | ◄ | ◄ | ◄ |
0xa7 | ► | ► | ► | ► | ► |
0xa8 | Enter | Enter | Enter | Enter | Enter |
畫面分割器的適用範圍?
1.監控行業套用在大型樓宇的閉路電視監視系統中攝像機的數量多達數百個,監視器數量太多不利於值班人員全面巡視。為了實現全景監視,即讓所有的攝像機信號都能顯示在監視器螢幕上,就需要用多畫面分割器。這種設備能夠把多路視頻信號合成為一路輸出,這樣就可在一個螢幕上同時顯示多個視頻畫面,達到節省使用監視器的數量。畫面分割方式常用有4畫面、9畫面、16畫面及32畫面。
2.車載系統套用普通的倒車影像系統,僅有汽車後面1路視頻畫面,而沒有汽車二側的視頻畫面,給司機朋友在汽車倒車時帶來極大不便。通過使用多畫面分割器,即可解決上述問題。根據不同車輛的不同使用功能要求,大部分都使用2畫面、3畫面、4畫面及6畫面。

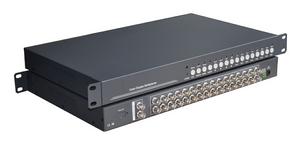

畫面分割器的主要性能
1.支持NTSC/PAL雙視頻制式,中英文語言選單
2.具有斷電記憶保存功能
當機器斷電後再恢復通電時,顯示最後設定畫面
3.自動順序顯示功能
每路畫面的顯示時間可由用戶自己進行最佳化編程調整
4.畫面凍結
任何顯示畫面都可以實現高品質畫面凍結功能
5.電子放大功能
畫面(×2)放大顯示,可選擇放大區域,在監控中能夠更清楚的看清指定區域的情況
6.多樣的信息顯示
攝像機名稱,時間,日期,畫面丟失報警信息
7.通過RS232 / RS485接口,使用電腦或鍵盤對本機進行遠程控制
選單設定系統ID號,可以實現多台機器級聯控制
8.通過紅外遙控器遠程控制
畫面分割器的技術參數
視頻標準:PAL:25幀/秒;NTSC:30幀/秒
VGA解析度:1280*1024 / 1024*768
解析度:PAL:720×576;NTSC:720×480
視頻輸入:16路BNC帶環通 峰值:1Vp-p 阻抗:75Ω
視頻輸出:2路BNC輸出 峰值:1Vp-p 阻抗:75Ω
1路VGA同步輸出
報警方式:視頻丟失報警,視頻移動偵測報警
控制接口:RS232/RS485
輸入電壓:DC12V(170mA)
電源功耗:2W
環境溫度:-30℃~60℃
畫面分割器廣泛套用於:監控、指揮、調度系統、公安、消防、軍事、氣象、鐵路、航空等監控系統中、視訊會議、查詢系統、汽車倒車影像系統等 畫面分割器採用純硬體結構設計,無作業系統,整個系統完全封閉式運行,不需要電腦和啟動軟體等操作,非常簡便,穩定性大大高於基於WINDOWS作業系統的"計算機+板卡"方式和嵌入式系統設計的傳統控制器,採用目前世界上最先進的高速視頻處理晶片,套用先進的數字圖像處理算法(去隔行算法)實時處理多路視頻圖像,深圳新太電子科技有限公司是一家集科研、設計、生產、維修、銷售和系統集成為一體的高新技術企業,成立於2004年9月,憑藉在智慧型化領域的專業水平和成熟的技術,在安防領域迅速崛起。 依靠科技求發展,不斷為用戶提供滿意的高科技產品,是我們始終不變的追求。在充分引進吸收國外先進技術的基礎上,已成功開發出一系列安防行業高科技產品.以一流的產品質量和精湛的技術服務受到了用戶的一致好評,公司本著不斷開拓創新,以技術為核心、視質量為生命、奉用戶為上帝,竭誠為您提供性價比最高的智慧型化產品、高質量的工程設計改造及無微不至的售後服務。
