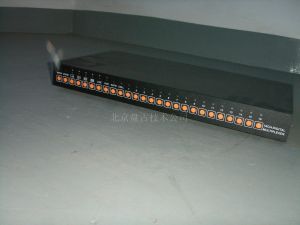

畫面處理器

畫面處理器是採用圖像壓縮和數位化處理的方法，把幾個畫面按同樣的比例壓縮在一個監視器的螢幕上。報警輸入為9路TTL 高低電平輸入，每一路攝像機配一個輸入端子。

畫面處理器的工作原理：
是採用圖像壓縮和數位化處理的方法，把幾個畫面按同樣的比例壓縮在一個監視器的螢幕上。有的還帶有內置順序切換器的功能，此功能可將各攝像機輸入的全螢幕畫面按順序和間隔時間輪流輸出顯示在監視器上 ( 如同切換主機輪流切換畫面那樣 ) ，並可用錄像機按上述的順序和時間間隔記錄下來。其間隔時間一般是可調的。
其主要參考參數：
視頻標準:PAL：50場/秒/路 NTSC：60場/秒/路
解析度：PAL：720×576 NTSC：720×480
視頻輸入：9路BNC帶環通 1.0Vp-p 75Ω或高阻
視頻輸出：主監視器 1路 1.0Vp-p 75Ω
副監視器 1路 1.0Vp-p 75Ω(帶切換功能)
錄像輸入：BNC 1.0Vp-p 75Ω/S-VHS
錄像輸出：BNC 1.0Vp-p 75Ω/S-VHS
報警輸入：9路TTL 高低電平輸入，每一路攝像機配一個輸入端子
報警輸出：1路可程式常開或常閉
報警持續時間：可程式2----999秒，初始化值為4秒
報警方式：視頻丟失報警，視頻移動報警，外部報警
畫面顯示格式：順序切換，單畫面，畫中畫，四畫面，八畫面，九畫面，畫面凍結功能 電子放大
控制接口:RS232/RS485
電源功耗：DC12V 18W
淨重：2.8公斤
環境溫度：-30℃~60℃
尺寸：432mm(寬)×311mm(深)×44mm(高)
